модель 2005 года
- Модель M-5
- Код модели M5 141 BLACK (S2005M5C1CUSB)

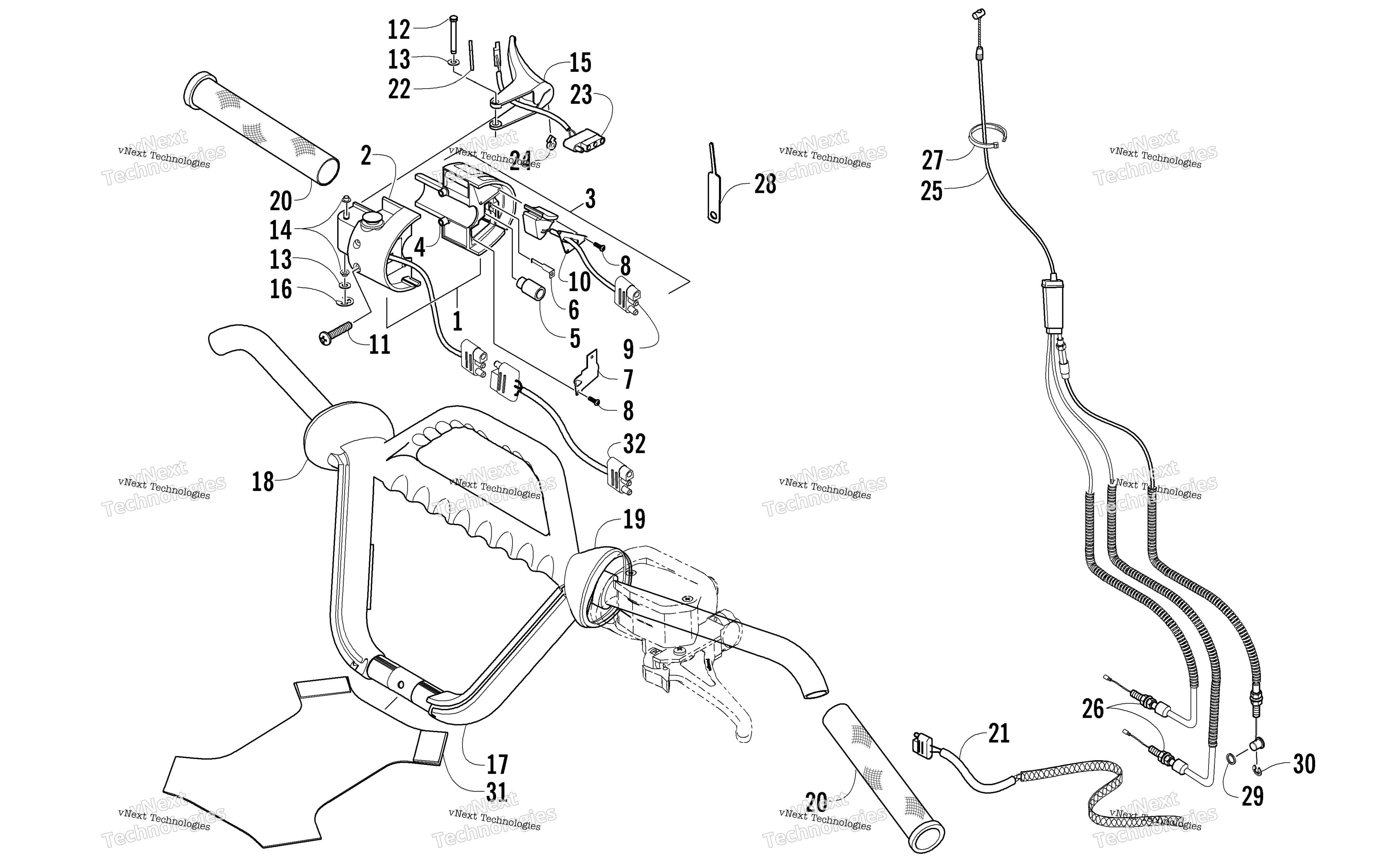

Схема руля And Controls для M5 141 BLACK (S2005M5C1CUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Control - Assembly (inc. 2-10) art. 0609-675
По запросу
2
Control, Throttle - Stop Switch Half art. 0609-674
По запросу
3
Control, Throttle - Thumbwarmer Assembly (inc. 4-10) art. 0609-673
По запросу
4
Control, Throttle - Thumbwarmer Half art. 0609-495
По запросу
5
Plug, Rubber art. 0609-497
По запросу
6
Clip, Retaining - Throttle Cable art. 0609-498
По запросу
7
Plate, Cover art. 0609-496
По запросу
8
Screw, Self-Tapping art. 0609-312
По запросу
9
Switch, Thumbwarmer Assembly (inc. three No. 8 and 10) art. 0609-672
По запросу
10
Plate, Cover art. 0609-378
По запросу
11
Screw, Machine art. 0609-492
По запросу
12
Axle, Lever - Throttle art. 0609-317
По запросу
13
Washer art. 0609-036
По запросу
14
Washer, Shoulder - Throttle art. 0609-501
По запросу
15
Lever, Throttle art. 0609-368
По запросу
16
Ring, Retaining art. 0609-040
По запросу
17
Handlebar Assembly art. 0705-387
По запросу
18
End Cap, Throttle - Right art. 0605-556
По запросу
19
End Cap, Brake - Left art. 0605-557
По запросу
20
Грипс руля Arctic Cat art. 1606-442
от 2 405 ₽
21
ELEMENT,HW-HI/LO STRIP W/#32-R/H art. 0609-722
По запросу
22
Подушка подогрева курка газа Arctic Cat art. 0617-248
По запросу
23
Element, Thumbwarmer art. 0609-680
По запросу
24
Clip, Wire art. 0623-262
По запросу
25
Cable, Throttle (inc. 26) art. 0687-177
от 5 724 ₽
26
Nut, Jam art. 0623-464
По запросу
27
Зажим Arctic Cat art. 0123-788
По запросу
28
Kit, Throttle Cable Tool art. 1639-963
По запросу
29
Washer art. 0124-056
По запросу
30
Стопор Arctic Cat art. 0124-057
от 160 ₽
31
Wrap, Handlebar art. 0705-905
По запросу
32
Harness, Adapter art. 1686-204
По запросу
