модель 2005 года
- Модель M-5
- Код модели M5 141 BLACK (S2005M5C1CUSB)

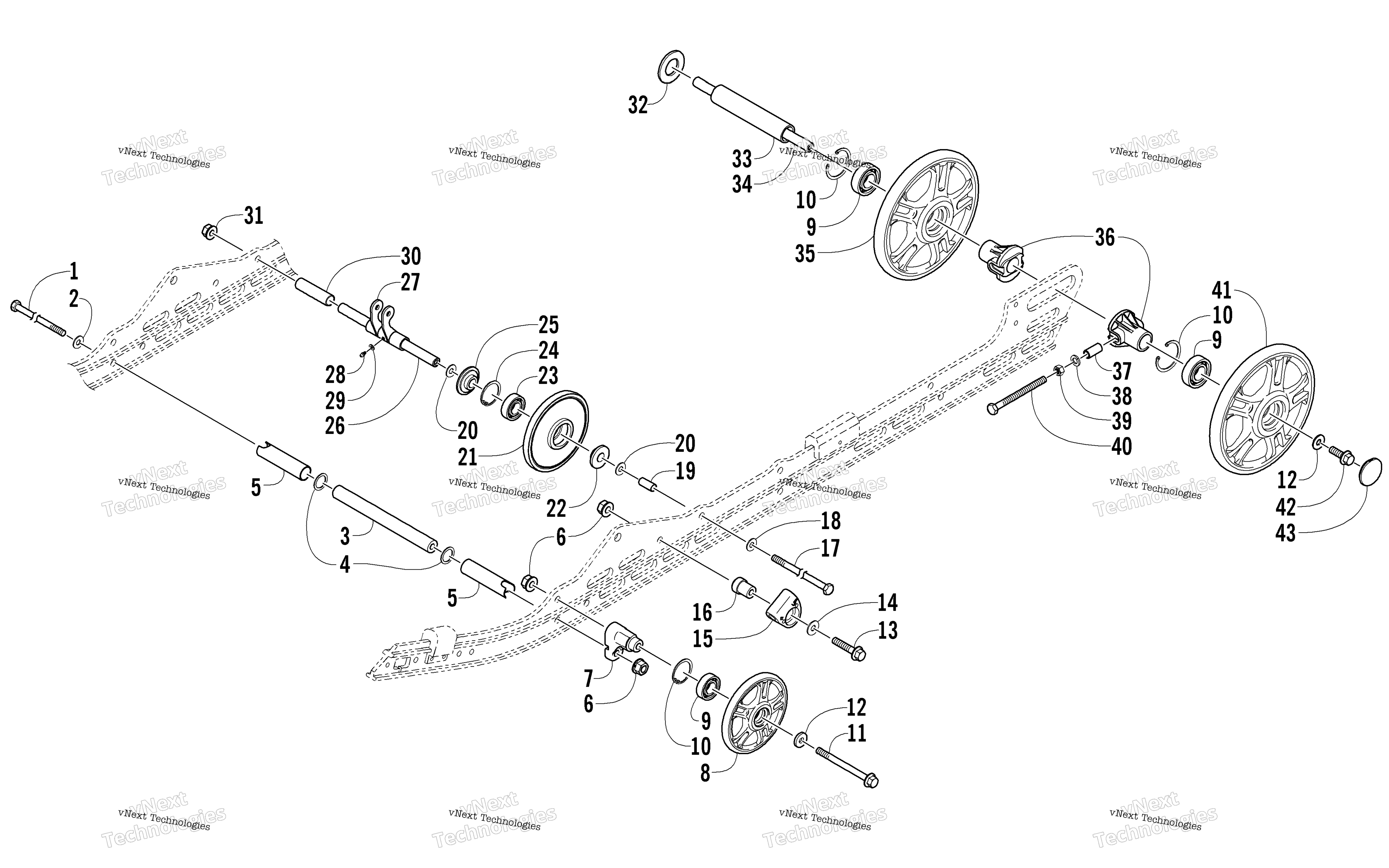

Схема Idler колесо узла для M5 141 BLACK (S2005M5C1CUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 0623-527
По запросу
2
WASHER, FLAT .375X.625X.064 art. 0623-439
По запросу
3
Ось рычага подвески Arctic Cat art. 1604-792
от 13 545 ₽
4
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
5
Spacer, Shock - Front Arm art. 1604-793
По запросу
6
Гайка Arctic Cat art. 8048-486
По запросу
7
Кронштейн крепления ролика гусеницы Arctic Cat art. 2604-579
от 5 208 ₽
8
Wheel, Idler - Fire Red (inc. 9-10) art. 3604-044
По запросу
9
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
10
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
11
Болт Arctic Cat art. 8020-232
от 1 292 ₽
12
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 4 шт.
13
Screw, Cap art. 8020-229
По запросу
14
Washer art. 8050-282
По запросу
15
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
16
Block, Slide art. 2604-378
По запросу
17
Screw, Cap art. 1623-037
По запросу
18
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
19
Spacer art. 1604-213
По запросу
20
Шайба .641X1.187X.060 Z&Y Arctic Cat art. 0623-675
от 221 ₽
21
Ролик гусеницы 5,63 Arctic Cat art. 1604-684
от 6 794 ₽
22
Втулка колеса Arctic Cat art. 1604-773
от 788 ₽
23
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
24
Ring, Retaining art. 0123-798
По запросу
25
Заглушка колеса Arctic Cat art. 1604-772
от 683 ₽
26
Ось задней подвески Arctic Cat art. 1604-209
от 8 862 ₽
27
Нижнее крепление заднего амортизатора Arctic Cat art. 1704-016
По запросу
28
Фиттинг art. 1623-010
По запросу
29
WASHER- GREASE FITTING art. 1623-011
По запросу
30
Втулка Arctic Cat art. 0603-105
от 1 901 ₽
31
Гайка Arctic Cat art. 8047-490
от 168 ₽
32
Washer art. 0623-921
По запросу
33
Spacer art. 1604-940
По запросу
34
Ось задняя Arctic Cat art. 2604-283
от 3 675 ₽
35
Wheel, Idler - Black (inc. 9-10) art. 3604-069
По запросу
36
BUSHING,ADJUSTER-MACH art. 1704-489
По запросу
37
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
38
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
39
Гайка Arctic Cat art. 8042-486
от 263 ₽
40
Болт 3/8-16x5 Arctic Cat art. 0623-123
По запросу
41
WHEEL,IDL-8.00 W.787"ID FIRE RED (inc. 9-10) art. 3604-074
По запросу
42
Screw, Cap art. 8020-223
По запросу
43
Крышка ролика гусеницы Arctic Cat art. 1604-952
По запросу
