модель 2005 года
- Модель M-5
- Код модели M5 141 BLACK (S2005M5C1CUSB)

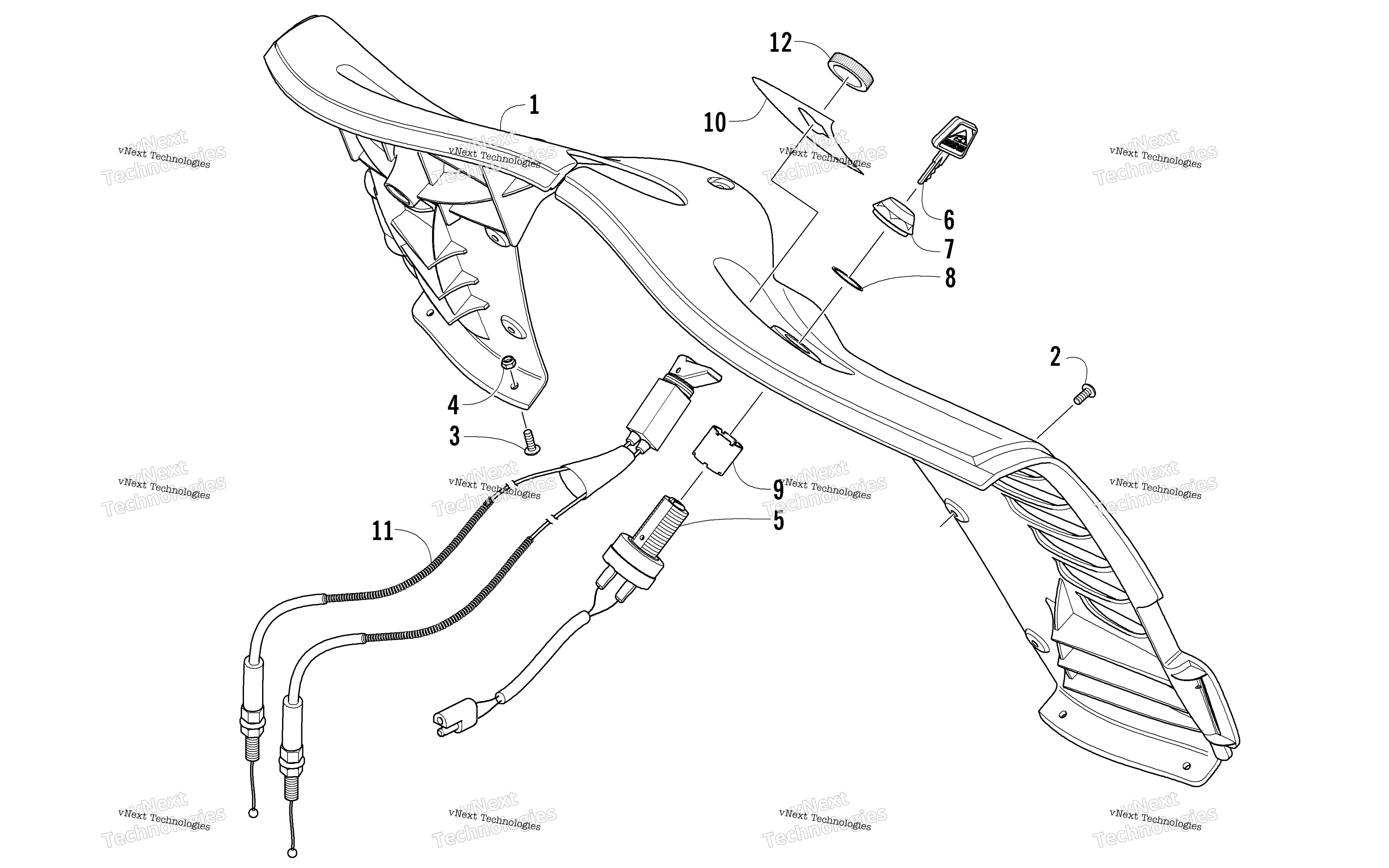

Схема консоли And Switch Assembly для M5 141 BLACK (S2005M5C1CUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Console art. 3606-443
По запросу
2
Screw, Machine art. 8017-425
По запросу
3
Screw, Machine art. 8017-427
По запросу
4
Nut, Lock art. 8041-246
По запросу
5
Замок зажигания art. 0609-728
от 6 279 ₽
7
Гайка Arctic Cat art. 0609-113
от 221 ₽
8
Washer art. 0123-899
По запросу
9
Spacer art. 0609-450
По запросу
10
Decal, Console art. 7611-099
По запросу
11
Cable, Choke (inc. 12) art. 0687-179
По запросу
12
Nut, Choke art. 0687-132
По запросу
