модель 2005 года
- Модель M-5
- Код модели M5 141 BLACK (S2005M5C1CUSB)

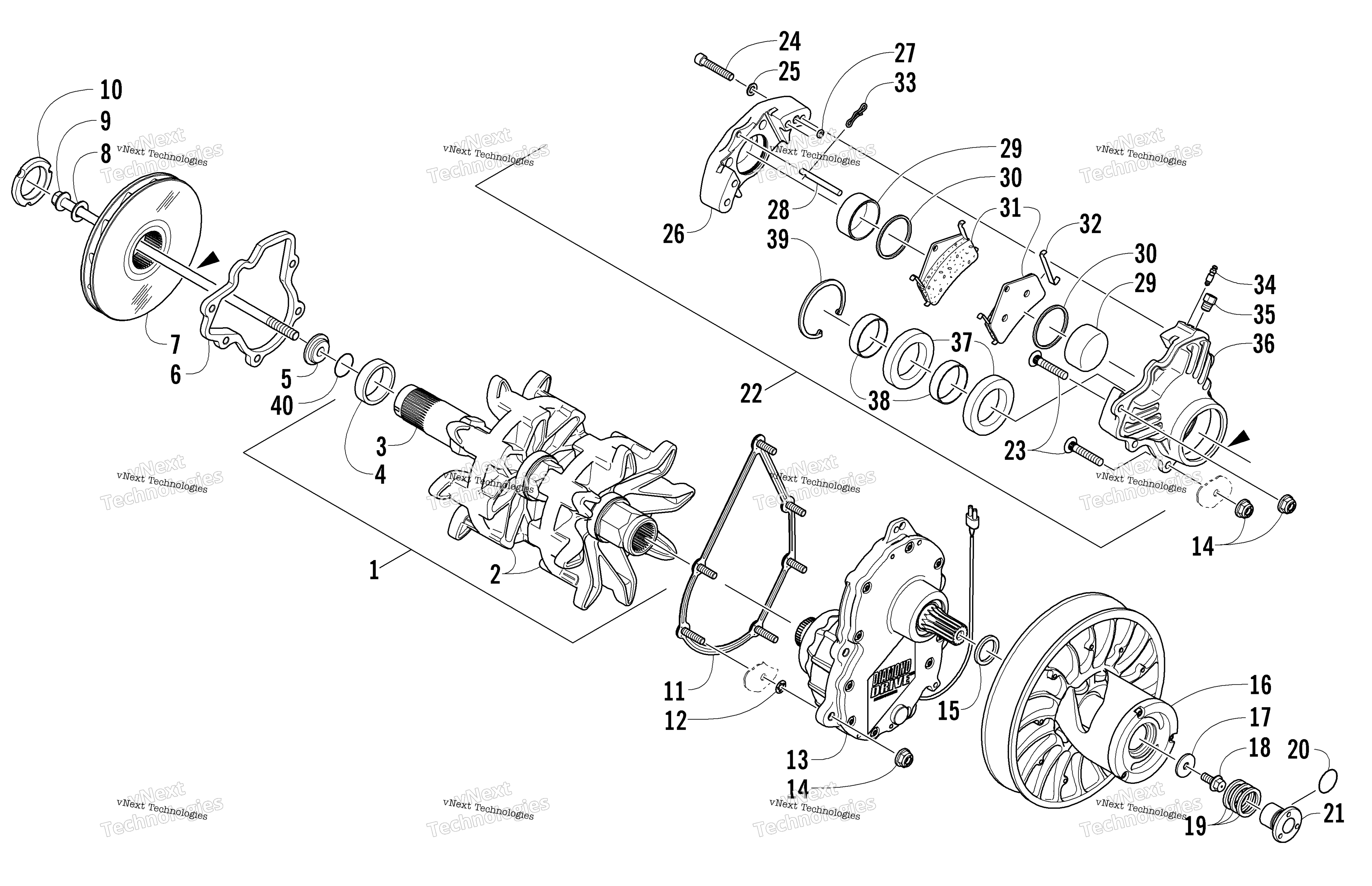

Схема привода Train Shafts And Brake Assemblies для M5 141 BLACK (S2005M5C1CUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
TRACK,DRIVE-8T EXV-3.0 P (45MM)-ASSY (inc. 2-4) art. 0728-163
По запросу
2
Sprocket, Drive art. 1602-592
По запросу
3
Driveshaft art. 1602-760
По запросу
4
Collar art. 1602-315
По запросу
5
Insert, Driveshaft art. 1602-791
По запросу
6
Spacer, Brake Caliper art. 1602-497
По запросу
7
Диск тормозной Arctic Cat art. 1602-656
от 25 410 ₽
8
Washer, Copper art. 1623-445
По запросу
9
KIT,DRIVESHAFT CAP SCREW art. 0702-831
По запросу
10
Nut, Retaining art. 1602-355
По запросу
11
Plate, Mounting - Gearcase art. 0702-648
По запросу
12
Nut, Push art. 1623-355
По запросу
13
Gearcase, Drive - Assembly - 57T/63T 5P art. 0702-790
По запросу
14
Гайка Arctic Cat art. 8047-426
По запросу
15
Washer, Shim (.060 in.) art. 0648-443
По запросу
15
Washer, Shim (.030 in.) art. 0648-442
По запросу
16
CLUTCH,DRIVEN-10" DIA(36 WHITE)-ASSY art. 0726-236
По запросу
17
Washer art. 1623-072
По запросу
18
Screw, Cap art. 1623-275
По запросу
19
Шайба Arctic Cat art. 0648-716
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
19
Шайба Arctic Cat art. 0648-715
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
19
Шайба регулировочная ведомого вариатора Arctic Cat art. 0648-714
от 368 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
20
Уплотнительное кольцо Arctic Cat art. 0648-441
от 116 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
21
Гайка ведомого вариатора Arctic Cat art. 0648-741
По запросу
22
CALIPER,BRAKE-S/P ASSY (inc. 23-39) art. 1702-200
По запросу
23
Bolt, Carriage - Ribbed art. 1623-360
По запросу
24
Screw, Cap art. 1602-671
По запросу
25
WASHER-HYD BRAKE art. 0402-165
По запросу
27
O-Ring, Housing art. 0602-729
По запросу
28
Pin, Retaining - Brake Pad art. 1602-464
По запросу
29
Piston art. 1602-461
По запросу
30
O-Ring art. 1602-669
По запросу
31
Колодки тормозные Arctic Cat art. 0702-563
от 1 831 ₽
32
Clip, Anti-Rattle art. 1602-466
По запросу
33
Clip, Hairpin art. 1602-467
По запросу
34
Fitting, Bleed art. 1602-458
По запросу
35
Fitting, Adapter - 1/8 NPT/DBL Flare art. 0602-590
По запросу
37
Подшипник приводного вала 45 х 68 мм Arctic Cat art. 2602-131
от 10 868 ₽
38
Втулка приводного вала Arctic Cat art. 1602-463
от 4 085 ₽
39
Стопорное кольцо Arctic Cat art. 1602-456
от 3 476 ₽
40
Уплотнительное кольцо Arctic Cat art. 0648-441
от 116 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
