модель 2005 года
- Модель M-5
- Код модели M5 141 BLACK (S2005M5C1CUSB)

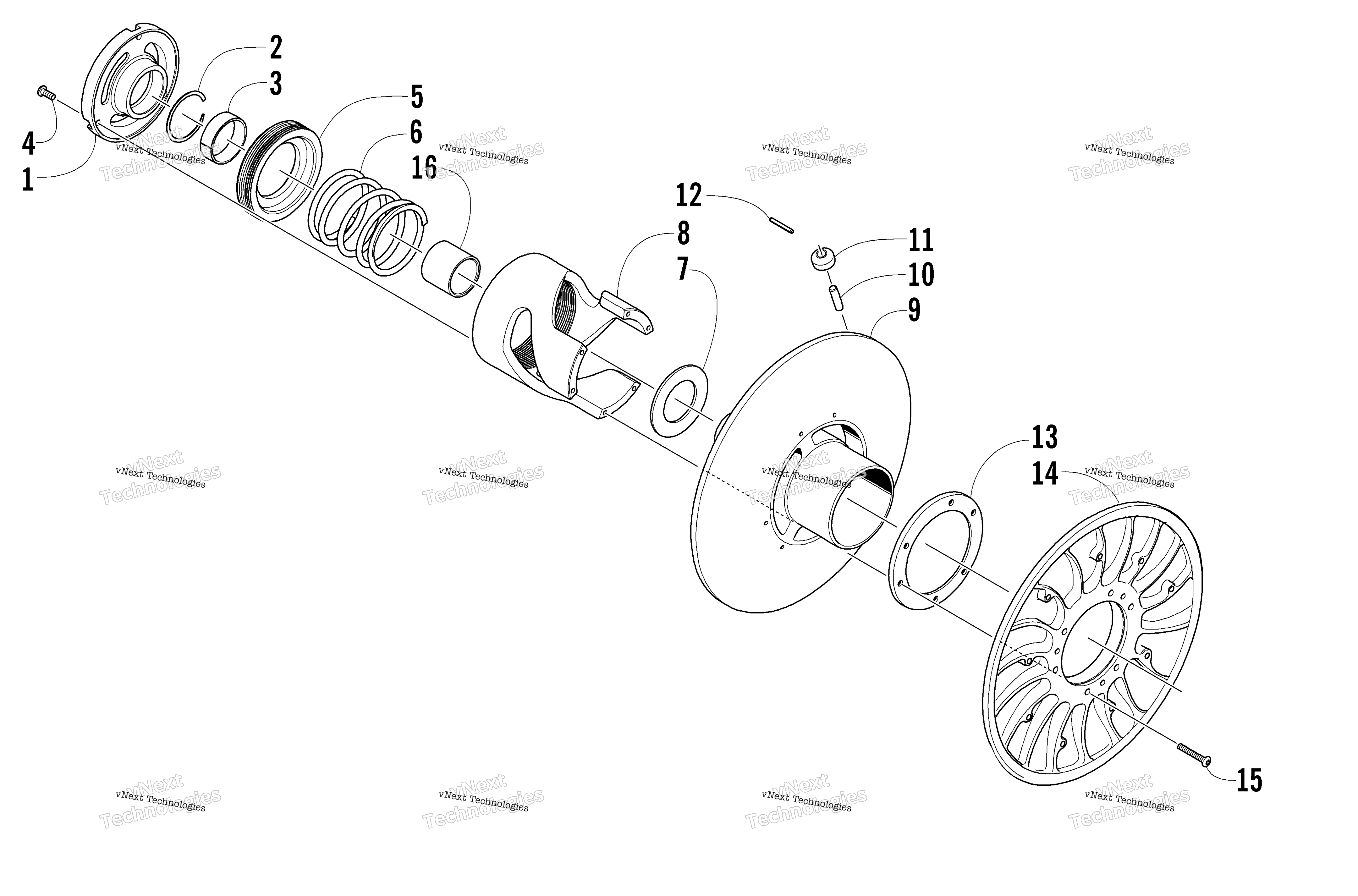

Схема ведомого Clutch для M5 141 BLACK (S2005M5C1CUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Torque Bracket (inc. 2-3) art. 0748-595
По запросу
2
Ring, Snap art. 0648-433
По запросу
3
Втулка ведомого вариатора Arctic Cat art. 0648-009
от 10 602 ₽
4
Screw, Machine art. 1623-074
По запросу
5
ADJUSTER,SPRING-DRVN art. 0648-761
По запросу
6
Spring, Driven Clutch White art. 0648-693
По запросу
7
Spacer art. 0648-720
По запросу
8
Bracket, Torque 36° art. 0648-448
По запросу
9
Sheave, Stationary (inc. 10-12) art. 0748-614
По запросу
10
Палец ролика ведомого вариатора Arctic Cat art. 0648-097
от 987 ₽
11
Ролик вариатора Arctic Cat art. 0648-139
от 584 ₽
Аналог
584 ₽
Требуется 6 шт.
12
Шплинт Arctic Cat art. 8070-224
По запросу
13
Retainer, Torque Bracket art. 0648-688
По запросу
14
Sheave, Movable art. 0748-591
По запросу
15
Винт ведомого вариатора Arctic Cat art. 1623-517
По запросу
16
Seat, Spring - Driven art. 0648-453
По запросу
726
CLUTCH,DRIVEN-10" DIA(36 WHITE)-ASSY art. 0726-236
По запросу
