модель 2005 года
- Модель M-5
- Код модели M5 141 BLACK (S2005M5C1CUSB)

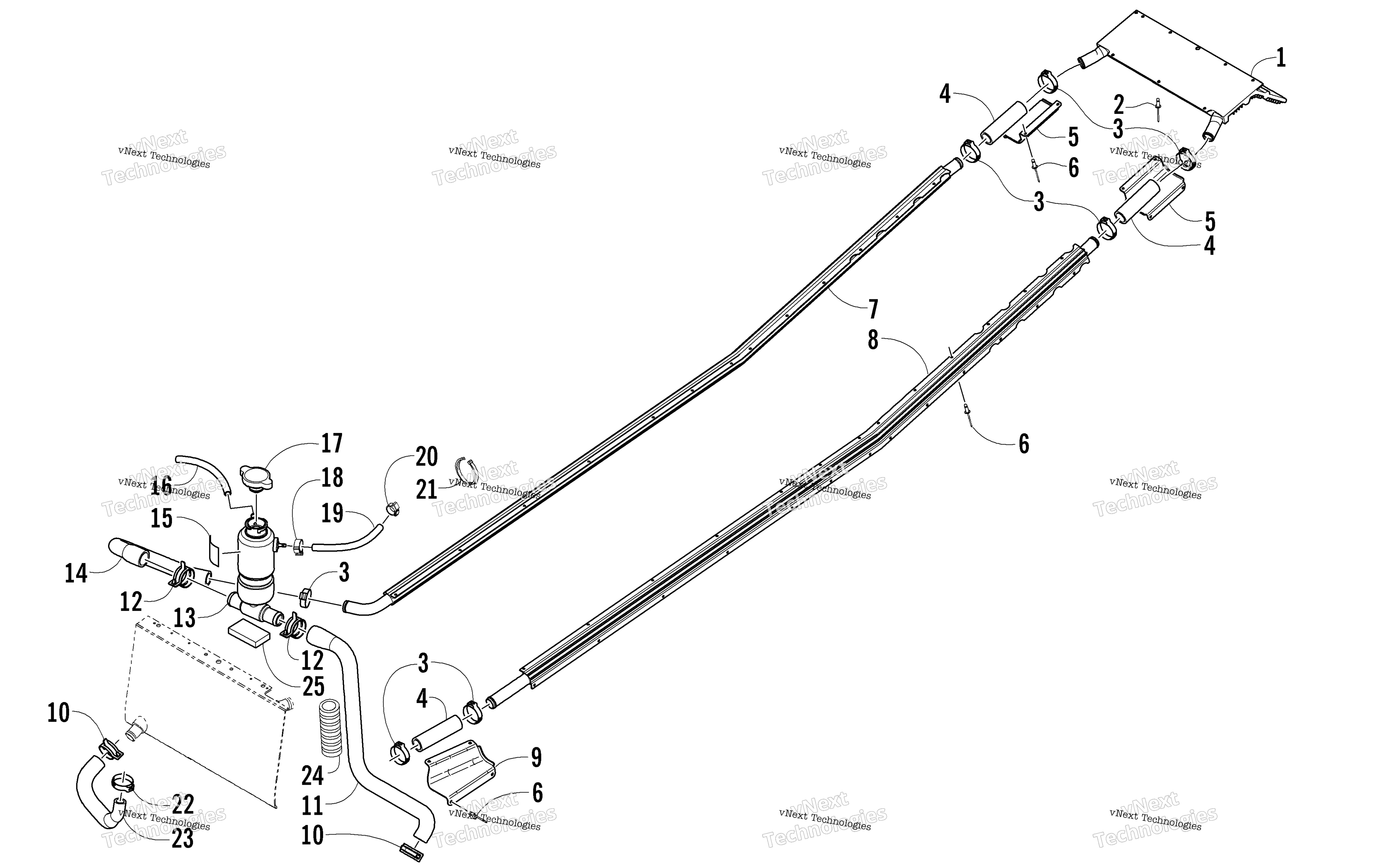

Схема системы охлаждения Assembly для M5 141 BLACK (S2005M5C1CUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Heat Exchanger - Rear art. 2706-656
По запросу
2
Заклепка Arctic Cat art. 8060-686
от 116 ₽
3
Clamp, Hose art. 1623-349
По запросу
4
Hose, Coolant art. 0610-552
По запросу
5
Protector, Hose - Rear art. 3606-564
По запросу
6
Rivet, Blind art. 8060-488
По запросу
6
Rivet art. 8060-484
По запросу
7
Heat Exchanger, Corner - Right - Formed - 141 art. 4606-772
По запросу
8
HEAT EXCH,CORNER-141"-L/H-FORMED art. 4606-773
По запросу
9
Protector, Hose - Front art. 3606-565
По запросу
10
Clamp, Hose art. 1623-229
По запросу
11
Hose, Coolant - Tank/Engine art. 0610-625
По запросу
12
Хомут Arctic Cat art. 1623-322
от 788 ₽
13
Tank, Coolant art. 2706-791
По запросу
14
Hose, Coolant Tank/Right Heat Exchanger art. 0610-553
По запросу
15
Decal, Fill Level - Coolant Tank art. 2611-758
По запросу
16
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
16
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
17
Cap, Mini Radiator - 13LBS art. 0606-268
По запросу
18
Clamp, Hose art. 0124-045
По запросу
19
Hose - 25 ft art. 0610-538
По запросу
20
Хомут Arctic Cat art. 0623-063
от 683 ₽
21
Зажим Arctic Cat art. 0123-788
По запросу
22
Хомут 25.6 Arctic Cat art. 1623-350
от 263 ₽
23
Hose, Coolant - Engine/Front Heat Exchanger art. 0610-626
По запросу
24
Conduit, Flexible art. 1619-038
от 110 ₽
25
Pad, Support - Coolant Tank art. 4606-102
По запросу
