модель 2012 года
- Модель 120
- Код модели AC SNO PRO 120 GREEN (S2012ACAAAUSG)

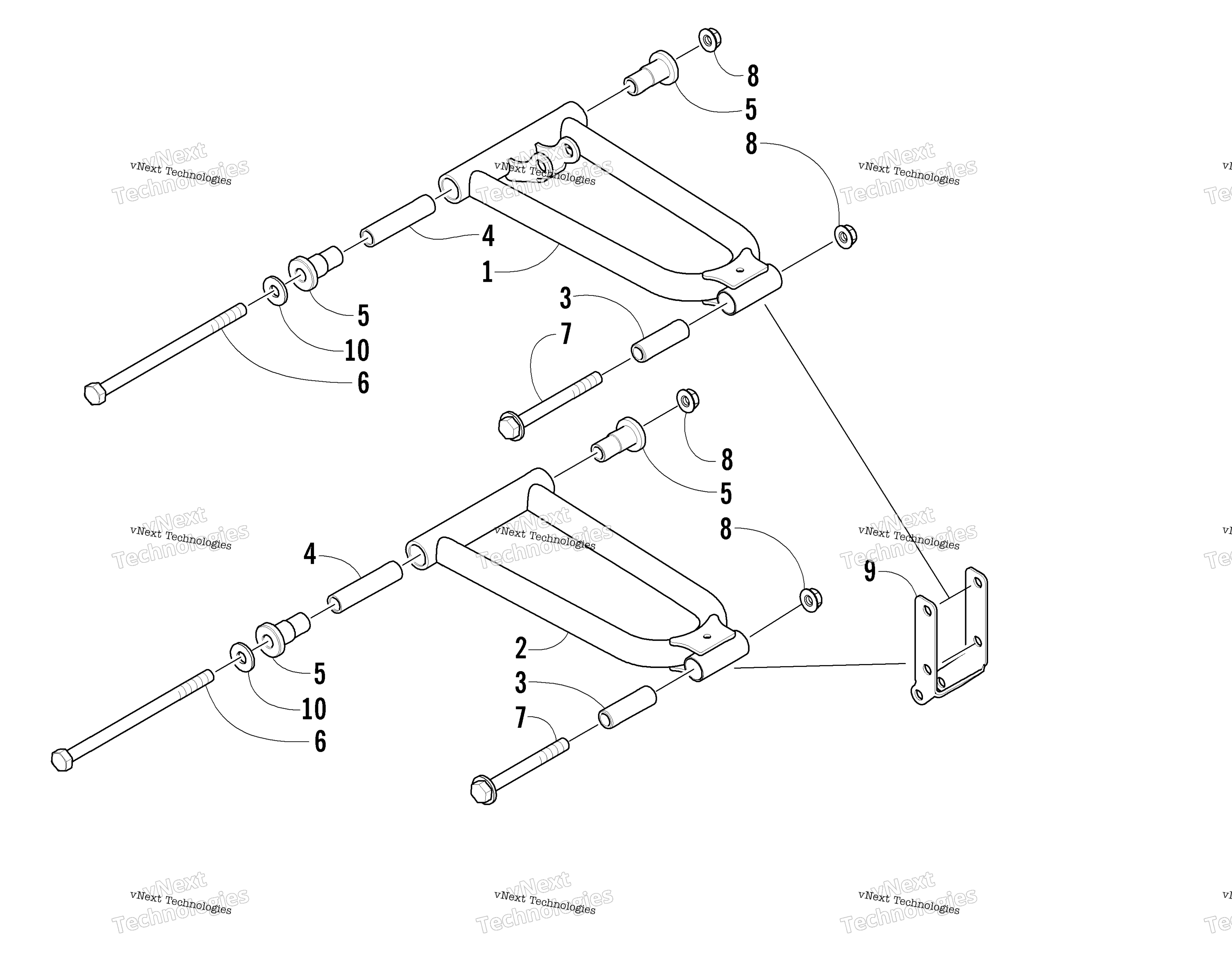

Схема узла рычага подвески для AC SNO PRO 120 GREEN (S2012ACAAAUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
A-Arm - Upper Green art. 2703-392
По запросу
2
A-Arm - Lower Green art. 2703-393
По запросу
3
Axle art. 1603-365
По запросу
4
Axle, Inner art. 1603-394
По запросу
5
Axle, Powder Metal art. 0605-451
По запросу
6
Screw, Cap art. 0623-900
По запросу
7
Болт Arctic Cat art. 8020-232
от 1 292 ₽
8
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
9
Bracket, Mounting - Shock Green art. 2703-526
По запросу
10
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
