модель 2012 года
- Модель 120
- Код модели AC SNO PRO 120 GREEN (S2012ACAAAUSG)

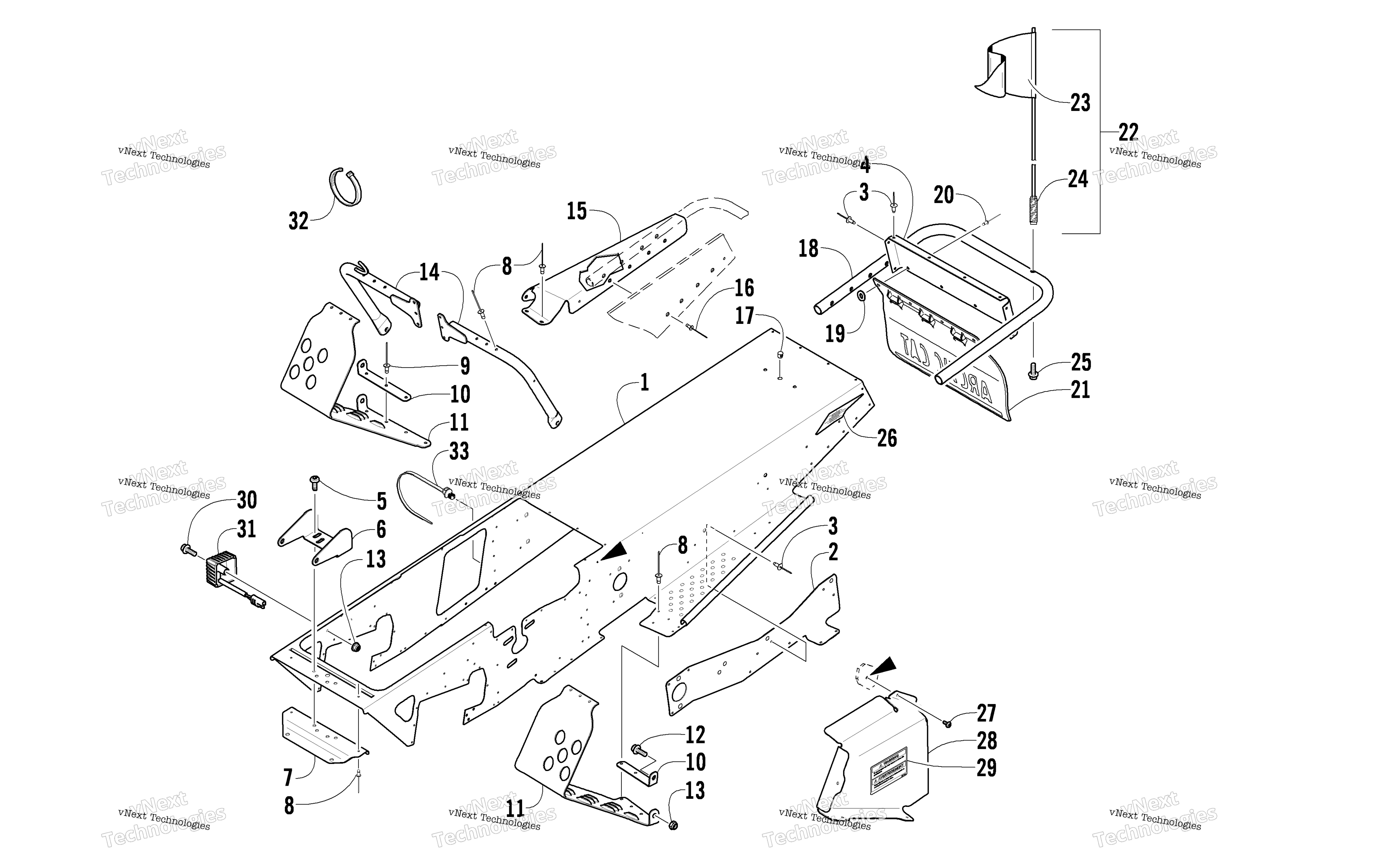

Схема Chassis, Footrest, и задний Bumper узла для AC SNO PRO 120 GREEN (S2012ACAAAUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-4) art. 3718-073
По запросу
2
Plate, Tunnel - Reinforced - Right art. 2706-156
По запросу
2
Plate, Tunnel - Reinforced - Left art. 2706-157
По запросу
3
Rivet, Solid art. 0123-418
По запросу
4
Plate, Cover-Tunnel - Black art. 2706-158
По запросу
5
Screw, Self-Tapping art. 0623-892
По запросу
6
Bracket, Mounting - Hood art. 2706-141
По запросу
7
Plate, Reinforcement art. 3706-774
По запросу
8
Rivet art. 8060-484
По запросу
9
Rivet art. 8060-486
По запросу
10
Bracket, Support - Footrest - Right art. 2706-180
По запросу
10
Bracket, Support - Footrest - Left art. 2706-181
По запросу
11
Footrest - Right art. 1606-784
По запросу
11
Footrest - Left art. 1606-785
По запросу
12
Screw, Cap art. 8020-040
По запросу
13
Nut, Lock art. 8047-366
По запросу
14
Support, Footrest - Left art. 3706-773
По запросу
14
Support, Footrest - Right art. 4706-824
По запросу
15
End Cap, Rear Bumper - Left art. 3606-995
По запросу
15
End Cap, Rear Bumper - Right art. 3606-994
По запросу
16
Заклепка Arctic Cat art. 8060-706
от 116 ₽
17
Plug art. 0623-562
По запросу
18
Bumper, Rear - Black art. 3706-006
По запросу
19
Washer art. 0123-802
от 110 ₽
20
RIVET,BLIND-DH AA66 BLK art. 8060-628
По запросу
21
Snowflap art. 6606-449
По запросу
22
Flag, Safety - Assembly (inc. 23-25) art. 6706-408
По запросу
23
Flag, Safety art. 1706-104
По запросу
24
Mounting, Safety Flag - Assembly art. 4706-643
По запросу
25
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
26
Decal, Reflector - Left - Red art. 6611-689
По запросу
26
Decal, Reflector - Right - Red art. 6611-688
По запросу
27
Screw, Self-Tapping art. 0623-301
По запросу
28
Cover, Sprocket-Driven - Black art. 2706-217
По запросу
29
Decal, Warning - Cover art. 3611-754
По запросу
30
Болт рулевой сошки Arctic Cat art. 8020-045
По запросу
31
Regulator, Voltage art. 0630-181
По запросу
32
Зажим Arctic Cat art. 0123-788
По запросу
33
Tie, Cable - Push Mount art. 0623-677
По запросу
