модель 2012 года
- Модель 120
- Код модели AC SNO PRO 120 GREEN (S2012ACAAAUSG)

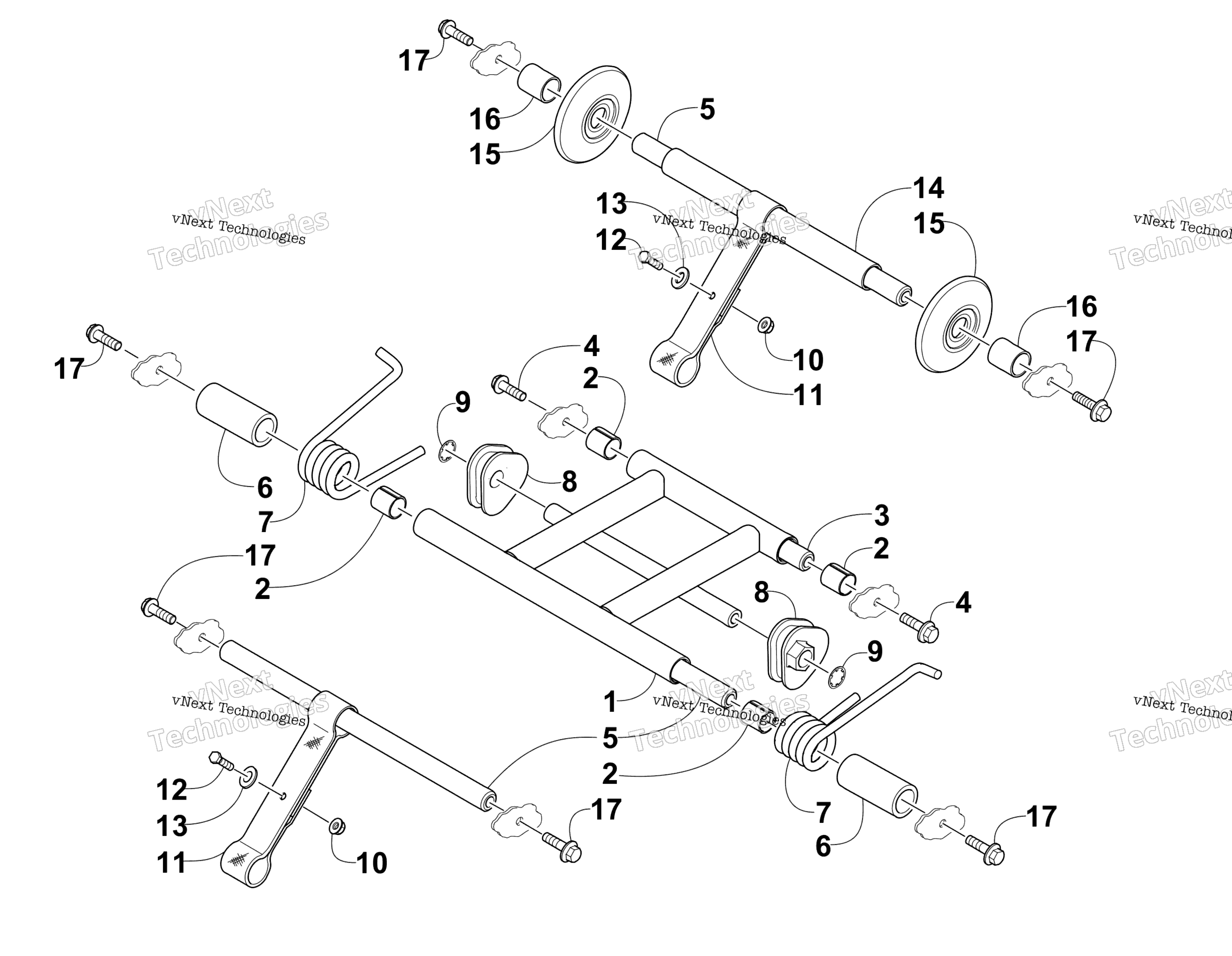

Схема задней части Suspension Arm Assembly для AC SNO PRO 120 GREEN (S2012ACAAAUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Rear Suspension (inc. 2) art. 2704-016
По запросу
2
Втулка Arctic Cat art. 0603-083
По запросу
3
Axle, Lower art. 3604-606
По запросу
4
Screw, Cap art. 1623-566
По запросу
5
Axle, Idler art. 3604-605
По запросу
6
Sleeve, Spring art. 1604-715
По запросу
7
Spring, Suspension - Left - Painted Black art. 0704-895
По запросу
7
Spring, Suspension - Right - Painted Black art. 0704-894
По запросу
8
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
8
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
9
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
10
Nut, Lock art. 8047-366
По запросу
11
Strap, Limiter art. 1604-708
По запросу
12
Screw, Cap art. 8002-042
По запросу
13
Washer art. 8050-222
По запросу
14
Spacer art. 1604-564
По запросу
15
Wheel, Idler art. 0300-180
По запросу
16
Spacer art. 1604-565
По запросу
17
Screw, Cap art. 8020-131
По запросу
