модель 2012 года
- Модель 120
- Код модели AC SNO PRO 120 GREEN (S2012ACAAAUSG)

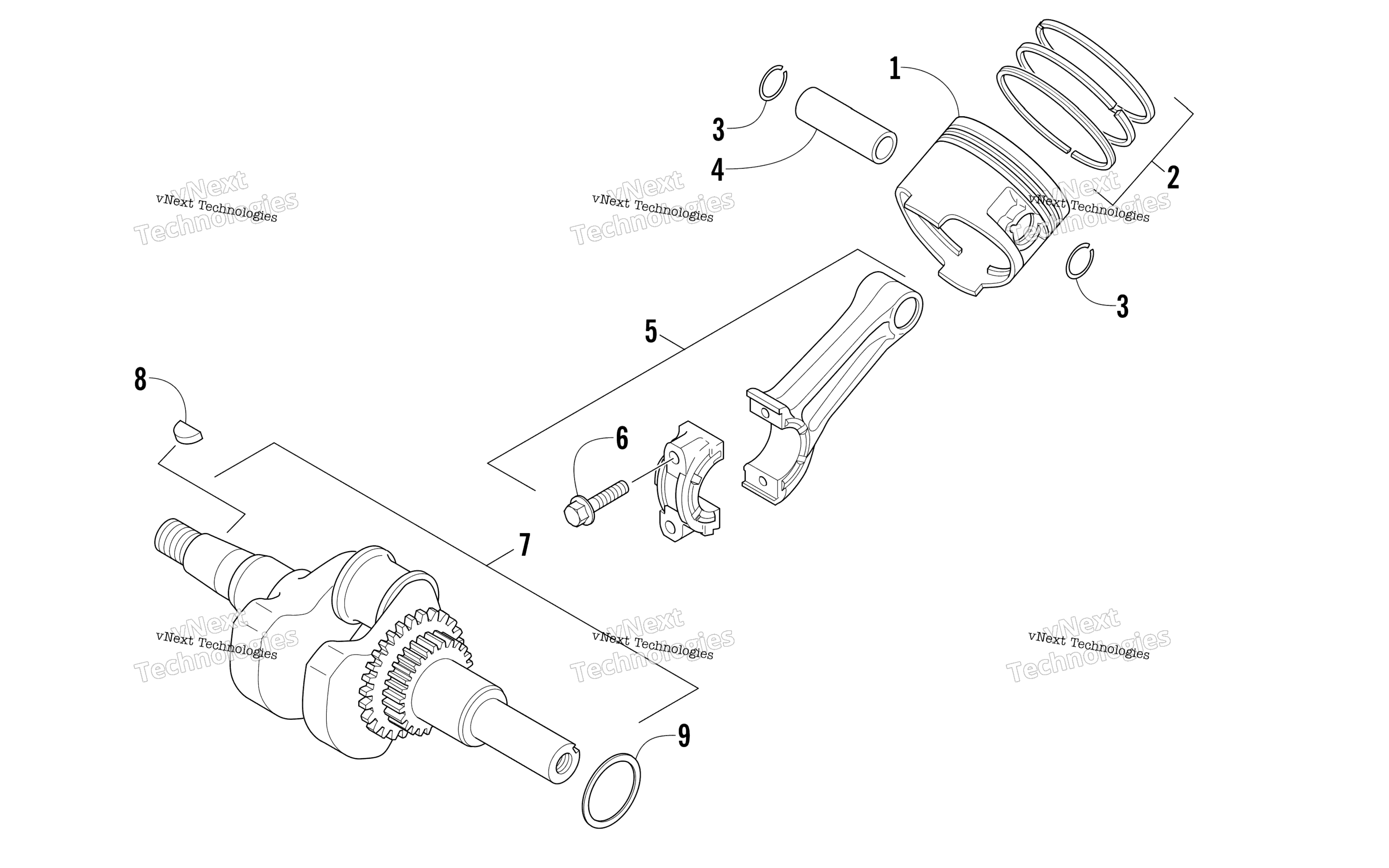

Схема узла поршня и коленвала для AC SNO PRO 120 GREEN (S2012ACAAAUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Piston art. 3020-013
По запросу
1
Piston, Oversized (0.25 mm) Optional art. 3020-015
По запросу
1
Piston, Oversized (0.50 mm) Optional art. 3020-016
По запросу
2
Ring, Piston - Set art. 3020-010
По запросу
2
Ring, Piston - Set - Oversized (0.25 mm) Optional art. 3020-011
По запросу
2
Ring, Piston - Set - Oversized (0.50 mm) Optional art. 3020-012
По запросу
3
Circlip art. 3020-115
По запросу
4
Pin, Piston art. 3020-014
По запросу
5
Rod, Connecting - Assembly (inc. 6) art. 3020-031
По запросу
6
Screw, Cap art. 3020-032
По запросу
7
Crankshaft Assembly art. 3020-029
По запросу
8
Key art. 3020-098
По запросу
9
Shim, Crankshaft (T=0.1) art. 3020-030
По запросу
