модель 2012 года
- Модель 120
- Код модели AC SNO PRO 120 GREEN (S2012ACAAAUSG)

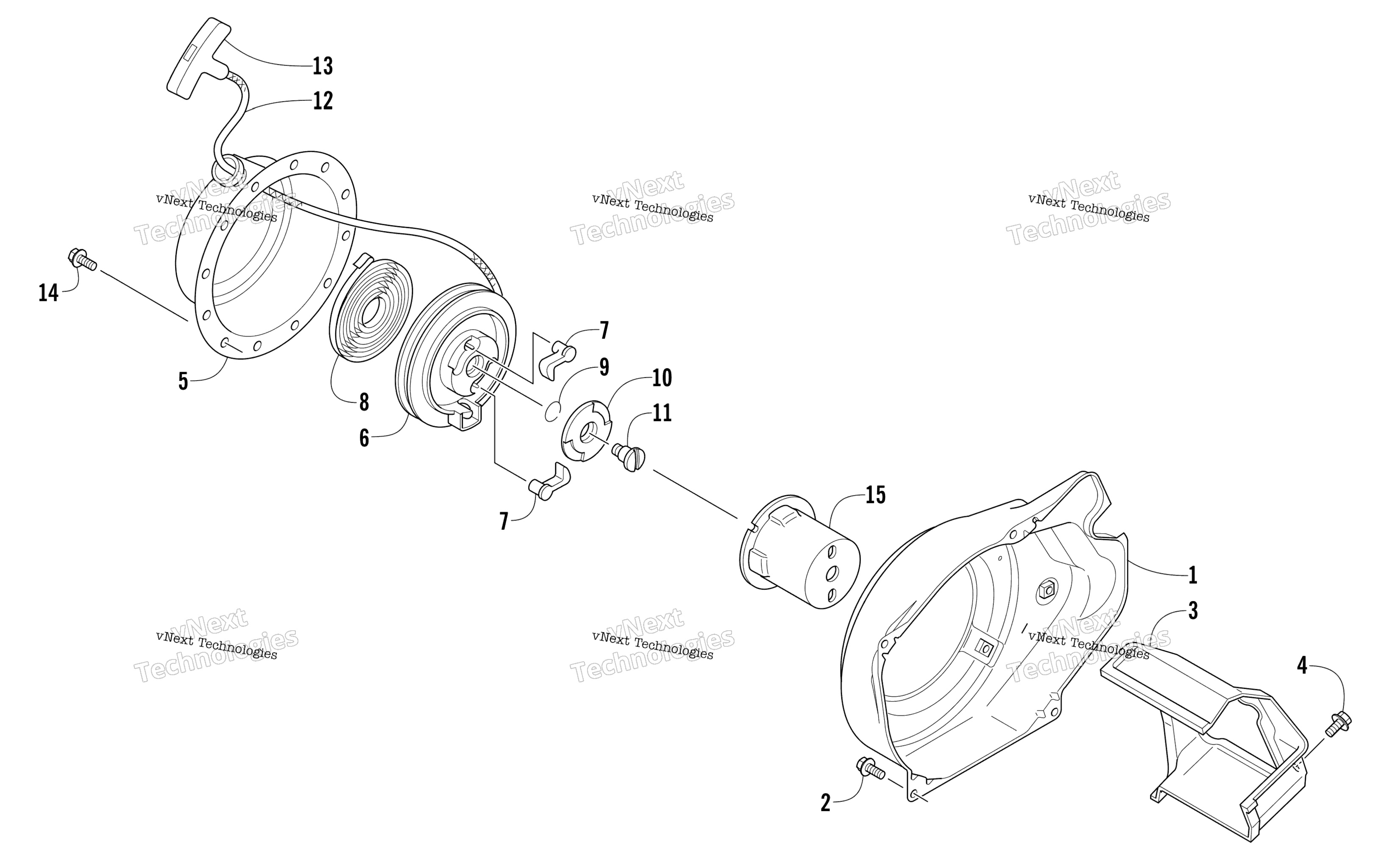

Схема ручного стартера Starter And Air Shroud Assembly для AC SNO PRO 120 GREEN (S2012ACAAAUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Cowling, Ventilation art. 3020-051
По запросу
2
Screw, Cap art. 3020-120
По запросу
3
Shroud, Air art. 3020-052
По запросу
4
Screw, Cap art. 3020-121
По запросу
5
Housing, Recoil art. 3020-065
По запросу
6
Reel art. 3020-067
По запросу
7
Arm, Ratchet art. 3020-071
По запросу
8
Spring, Spiral art. 3020-066
По запросу
9
Spring, Friction art. 3020-068
По запросу
10
Plate, Drive art. 3020-069
По запросу
11
Screw, Shoulder art. 3020-074
По запросу
12
Rope, Starter art. 3020-072
По запросу
13
Grip, Rope art. 3020-073
По запросу
14
Screw, Cap art. 3020-119
По запросу
15
Pulley, Starter art. 3020-070
По запросу
