модель 2012 года
- Модель 120
- Код модели AC SNO PRO 120 GREEN (S2012ACAAAUSG)

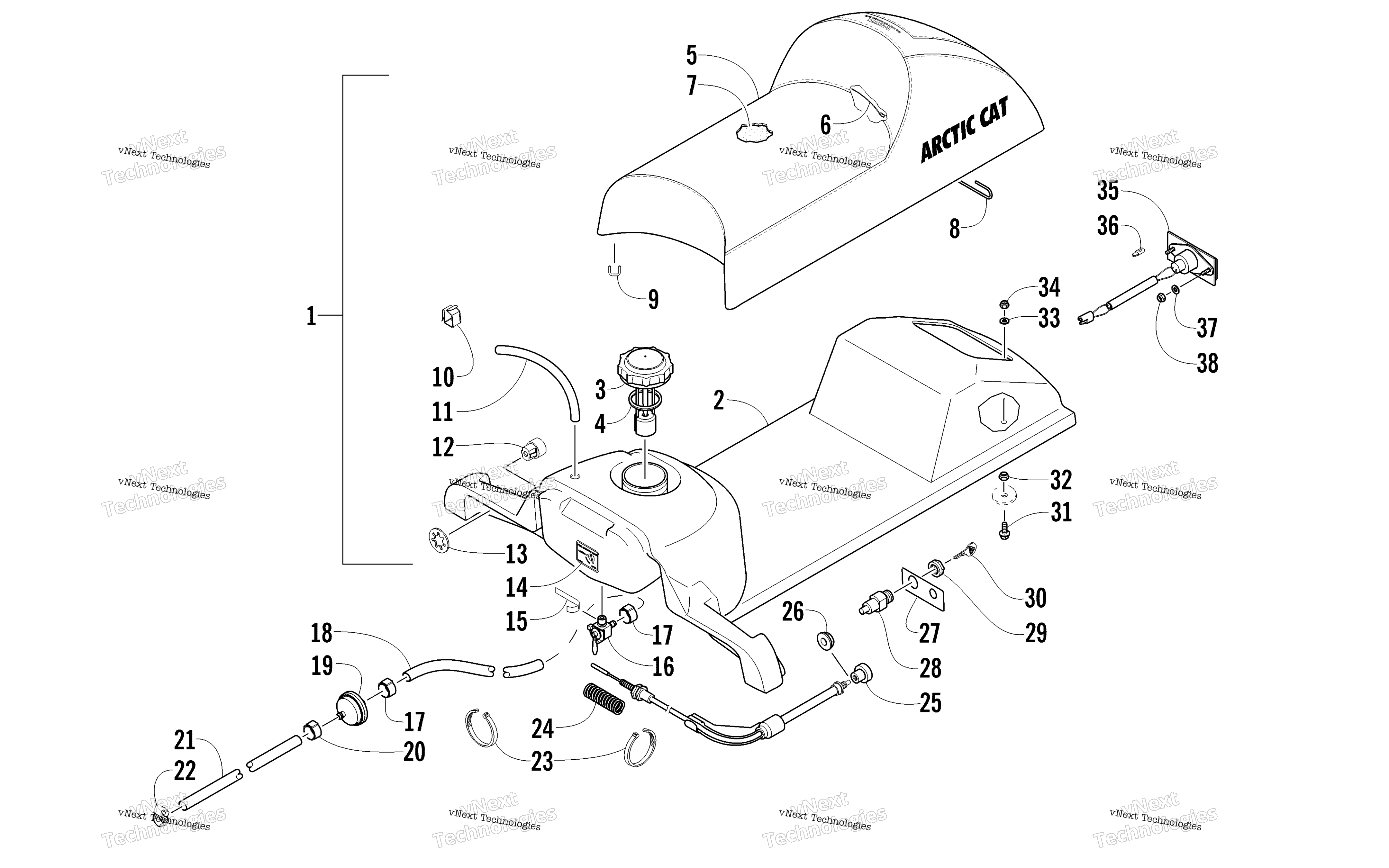

Схема топливный Tank, Seat, и Taillight узла для AC SNO PRO 120 GREEN (S2012ACAAAUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Complete Seat - Assembly (inc. 2-9) art. 3718-099
По запросу
2
Tank, Gas/Seat-Base art. 1670-969
По запросу
3
Cap, Gas - W/Gauge (inc. 4) art. 1670-694
По запросу
4
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
5
Cover, Seat (inc. 6) art. 5706-067
По запросу
6
Wire, Seat art. 5606-156
По запросу
7
Foam, Seat art. 1706-017
По запросу
8
Wire, Seat art. 2606-942
По запросу
9
Staple art. 0624-528
По запросу
10
Clip, Cable art. 0123-394
По запросу
11
Hose art. 0610-960
По запросу
12
Bushing, Recoil Starter art. 0116-469
По запросу
13
Nut, Push - 0.850 x 1.20" art. 1623-841
По запросу
14
Decal, Shut-Off Valve art. 3611-856
По запросу
15
Tape, Teflon art. 0670-289
По запросу
16
Valve, Shut-Off - Gas Tank art. 2670-064
По запросу
17
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
18
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
19
Filter, Fuel art. 2670-543
По запросу
20
CLAMP,HOSE-10.8 MM TO 13.3 MM art. 0610-415
По запросу
21
Hose, Gasline - 25 ft art. 0610-772
По запросу
22
Clamp, Hose art. 0623-373
По запросу
23
Зажим Arctic Cat art. 0123-788
По запросу
24
Spring art. 2670-144
По запросу
25
Cable, Choke (inc. 26) art. 0687-230
По запросу
26
Nut art. 0687-181
По запросу
27
Decal, Switch/Choke art. 4611-767
По запросу
28
Switch, Ignition (inc. 29-30) art. 0109-822
от 1 901 ₽
29
Nut, Retaining art. 0609-111
По запросу
30
Key art. 0116-065
По запросу
31
Screw, Cap art. 8020-040
По запросу
32
Nut, Lock art. 8041-366
По запросу
33
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
34
Nut, Cap art. 0123-108
По запросу
35
Задний фонарь Arctic Cat art. 0609-934
от 7 298 ₽
36
Bulb art. 0230-020
По запросу
37
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
38
Nut w/Washer art. 0123-709
По запросу
