модель 2012 года
- Модель 120
- Код модели AC SNO PRO 120 GREEN (S2012ACAAAUSG)

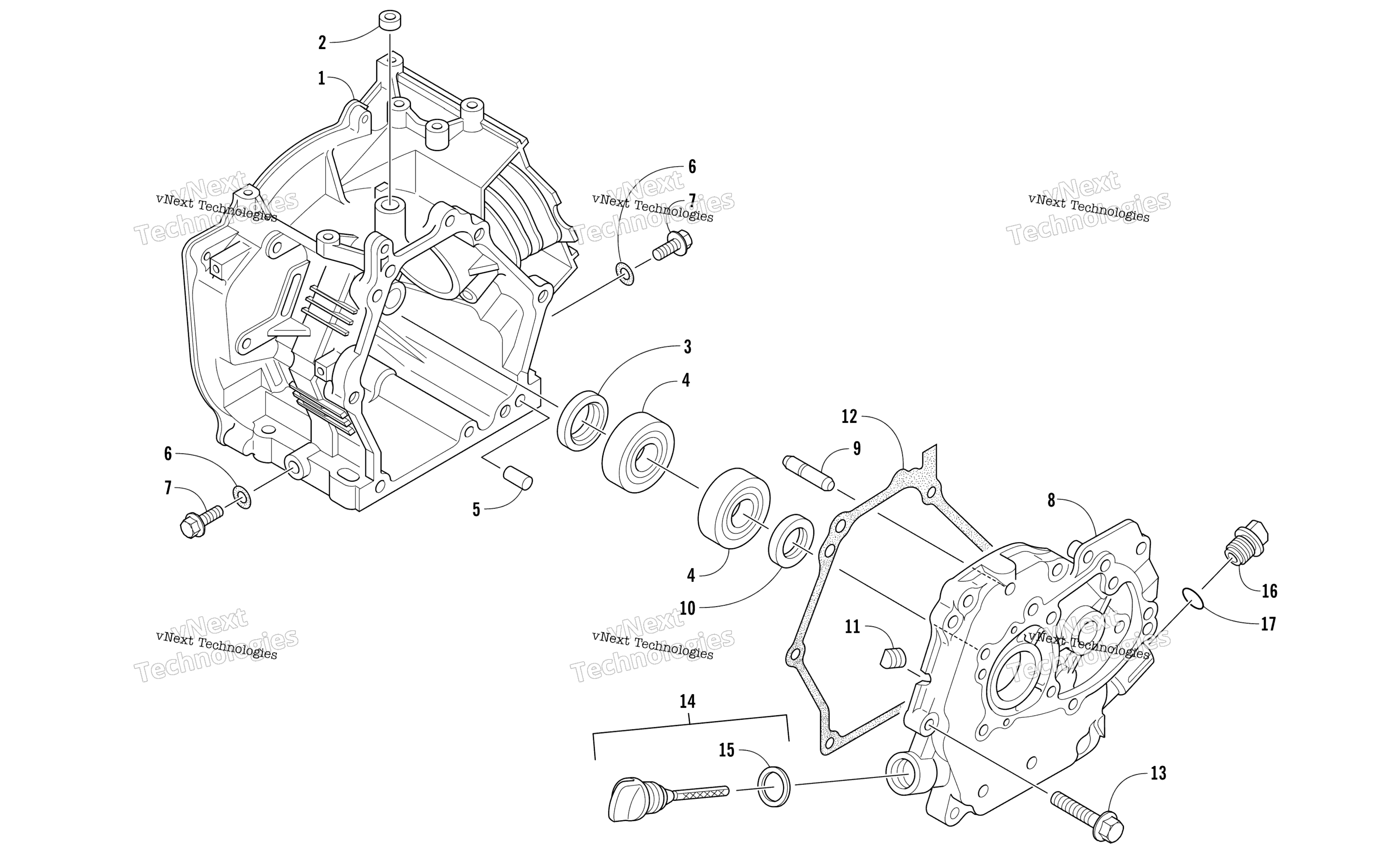

Схема Crankcase / крышка узла для AC SNO PRO 120 GREEN (S2012ACAAAUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase art. 3020-024
По запросу
2
Seal, Oil art. 3020-111
По запросу
3
Seal, Oil art. 3020-110
По запросу
4
Bearing art. 3020-113
По запросу
5
Pin, Dowel art. 3020-127
По запросу
6
Gasket art. 3020-101
По запросу
7
Screw, Cap art. 3020-116
По запросу
8
Cover, Crankcase art. 3020-062
По запросу
9
Shaft, Governor Gear art. 3020-040
По запросу
10
Seal, Oil art. 3020-109
По запросу
11
Plug art. 3020-100
По запросу
12
Gasket, Crankcase Cover art. 3020-063
По запросу
13
Screw, Cap art. 3020-123
По запросу
14
Stick, Oil Level art. 3020-061
По запросу
15
Gasket art. 3020-102
По запросу
16
Plug, Oil Level art. 3020-060
По запросу
17
O-Ring art. 3020-112
По запросу
