модель 2012 года
- Модель 120
- Код модели AC SNO PRO 120 GREEN (S2012ACAAAUSG)

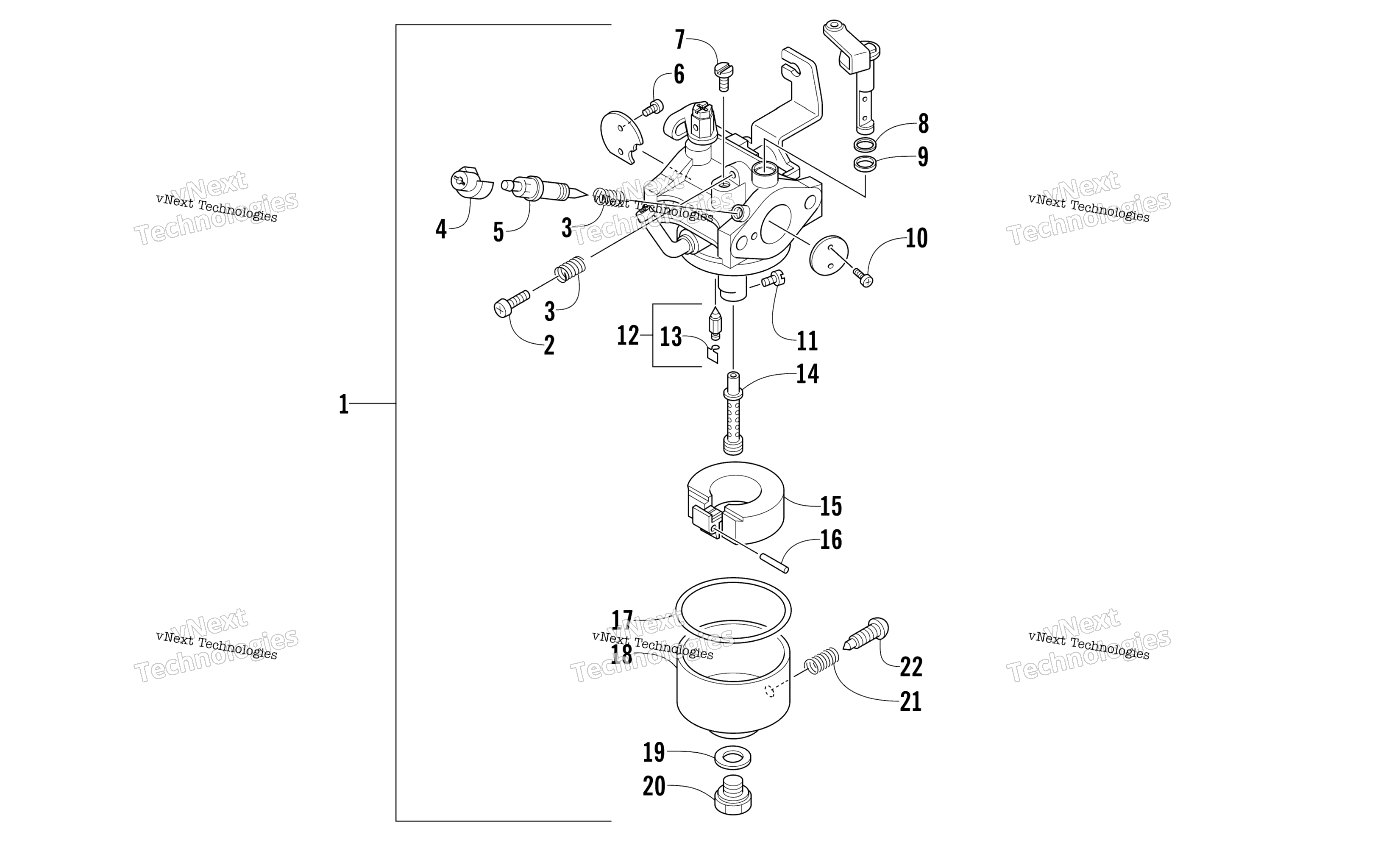

Схема узла карбюратора для AC SNO PRO 120 GREEN (S2012ACAAAUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assembly (inc. 2-22) art. 3020-626
По запросу
2
Screw, Throttle Stop art. 3020-001
По запросу
3
Spring art. 3020-005
По запросу
4
Cap, Adjuster Screw art. 3020-086
По запросу
5
Adjuster Screw, Fuel Idle art. 3020-088
По запросу
6
Screw, Machine art. 3020-091
По запросу
7
Pilot Jet (37.5) art. 3020-131
По запросу
8
Washer art. 3020-003
По запросу
9
Washer art. 3020-004
По запросу
10
Screw, Machine art. 3020-090
По запросу
11
Main Jet (77.5) art. 3020-130
По запросу
12
Needle Jet - Assembly (inc. 13) art. 3020-084
По запросу
13
Clip, Retaining art. 3020-080
По запросу
14
Nozzle art. 3020-089
По запросу
15
Float art. 3020-085
По запросу
16
Pin, Float art. 3020-002
По запросу
17
Gasket, Float Chamber art. 3020-082
По запросу
18
Chamber, Float art. 3020-081
По запросу
19
Washer art. 3020-083
По запросу
20
Plug, Drain art. 3020-087
По запросу
21
Spring art. 3020-005
По запросу
22
Screw, Machine art. 3020-079
По запросу
