модель 2012 года
- Модель 120
- Код модели AC SNO PRO 120 GREEN (S2012ACAAAUSG)

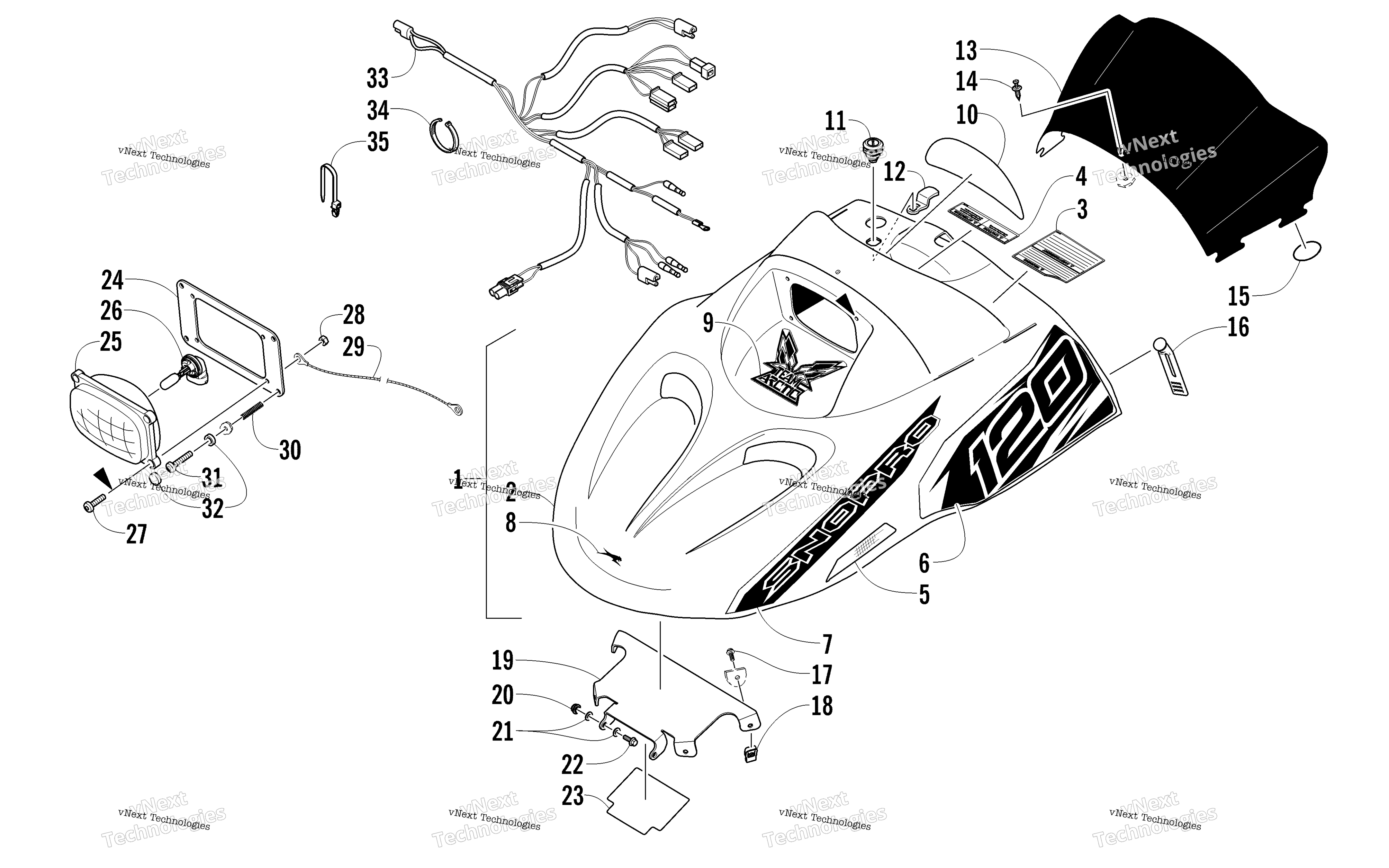

Схема Hood, Headlight, и Windshield узла для AC SNO PRO 120 GREEN (S2012ACAAAUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Green (inc. 2-10) art. 3718-084
По запросу
2
Hood w/o Decals - Green (inc. 3-5) art. 2718-270
По запросу
3
Decal, Caution - Throttle art. 3611-755
По запросу
4
Decal, Caution - Hood art. 3611-678
По запросу
5
Decal, Reflector - Right - Amber art. 9611-382
По запросу
5
Decal, Reflector - Left - Amber art. 9611-383
По запросу
6
Decal, Hood - Lower Right art. 9611-316
По запросу
6
Decal, Hood - Lower Left art. 9611-317
По запросу
7
Decal, Hood - Forward - Right art. 9611-318
По запросу
7
Decal, Hood - Forward - Left art. 9611-319
По запросу
8
Decal, AirCat - Chrome art. 8611-267
По запросу
9
Decal, Hood - Crest art. 8611-716
По запросу
10
Decal, Hood/Console art. 9611-042
По запросу
11
Latch, Hood art. 1623-846
По запросу
12
Arm, Hood Latch art. 1623-847
По запросу
13
Windshield art. 4606-411
По запросу
14
Clip, Retaining art. 0623-243
По запросу
15
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
16
Фиксатор капота Arctic Cat art. 1606-930
от 451 ₽
17
Screw, Machine art. 0623-902
По запросу
18
Clip, U-Nut art. 1623-023
По запросу
19
Bracket, Mounting - Hood - Upper art. 2706-140
По запросу
20
Nut, Lock art. 8047-366
По запросу
21
WASHER- GREASE FITTING art. 1623-011
По запросу
22
Screw, Cap art. 8020-039
По запросу
23
Decal, Jet Chart art. 8611-603
По запросу
24
Plate, Adapter - Headlight art. 3706-719
По запросу
25
Headlight Assembly (inc. 26) art. 0609-817
По запросу
26
Лампа art. 0609-251
По запросу
27
Screw, Machine art. 8019-397
По запросу
28
Nut, Lock art. 8041-246
По запросу
29
Cable, Hood art. 1606-158
По запросу
30
Spring, Adjustment art. 0123-614
По запросу
31
Screw, Machine art. 8019-407
По запросу
32
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
33
Harness, Wiring - Main art. 1686-578
По запросу
34
Зажим Arctic Cat art. 0123-788
По запросу
35
Tie, Cable - Push Mount art. 0623-677
По запросу
