модель 2012 года
- Модель 120
- Код модели AC SNO PRO 120 GREEN (S2012ACAAAUSG)

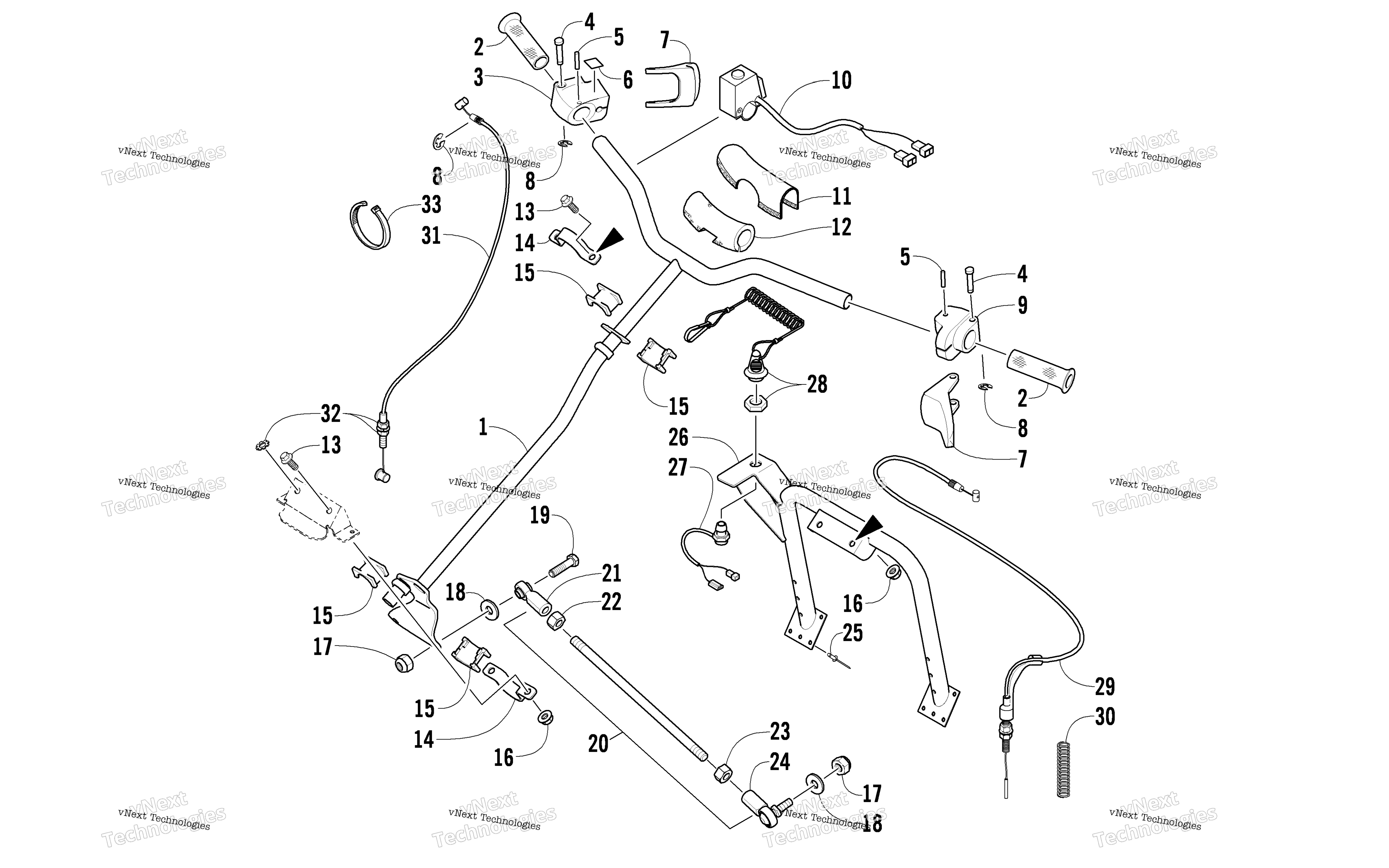

Схема рулевого управления Post And Tie Rod Assembly для AC SNO PRO 120 GREEN (S2012ACAAAUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Post, Steering - Black art. 1705-313
По запросу
2
Grip, Handle art. 1606-765
По запросу
3
Control, Throttle art. 0302-165
По запросу
4
Pin art. 1623-828
По запросу
5
Pin, Spring art. 1623-882
По запросу
6
Decal, Engine Stop Switch art. 0611-022
По запросу
7
Курок газа Arctic Cat art. 0109-609
от 2 100 ₽
8
Ring, Retaining art. 0123-231
По запросу
9
Housing, Brake art. 0302-147
По запросу
10
Switch, Stop - Engine art. 0609-007
По запросу
11
Cover, Handlebar Pad art. 0605-560
По запросу
12
Pad, Handlebar art. 0605-501
По запросу
13
Screw, Cap art. 8020-040
По запросу
14
Bracket, Steering Support - Black art. 0705-896
По запросу
15
Bearing, Steering Post art. 0605-444
По запросу
16
Nut, Lock art. 8047-366
По запросу
17
Nut, Lock art. 1623-423
По запросу
18
Шайба Arctic Cat art. 8050-247
По запросу
19
Screw, Cap art. 8004-135
По запросу
20
Tie Rod - Assembly (inc. 21-24) art. 1703-853
По запросу
22
Nut, Hex - Left-Hand Thread art. 0623-260
По запросу
23
Гайка рычага переключения передач Arctic Cat art. 0123-144
от 110 ₽
25
Rivet art. 8060-484
По запросу
26
Support, Steering Post - Black art. 1707-444
По запросу
27
Switch, Tether (inc. 28) art. 0630-138
По запросу
28
Cord, Tether Switch art. 0630-139
По запросу
29
Трос тормоза Arctic Cat art. 0687-229
от 7 802 ₽
30
Spring, Return - Brake art. 1602-100
По запросу
31
Cable, Throttle (inc. two No. 32) art. 0687-231
По запросу
32
Washer, Lock art. 8053-212
По запросу
33
Зажим Arctic Cat art. 0123-788
По запросу
Другие схемы модели
Рулевое управление Post And Tie Rod Assembly
