модель 2013 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 GREEN (S2013ACDPRUSG)

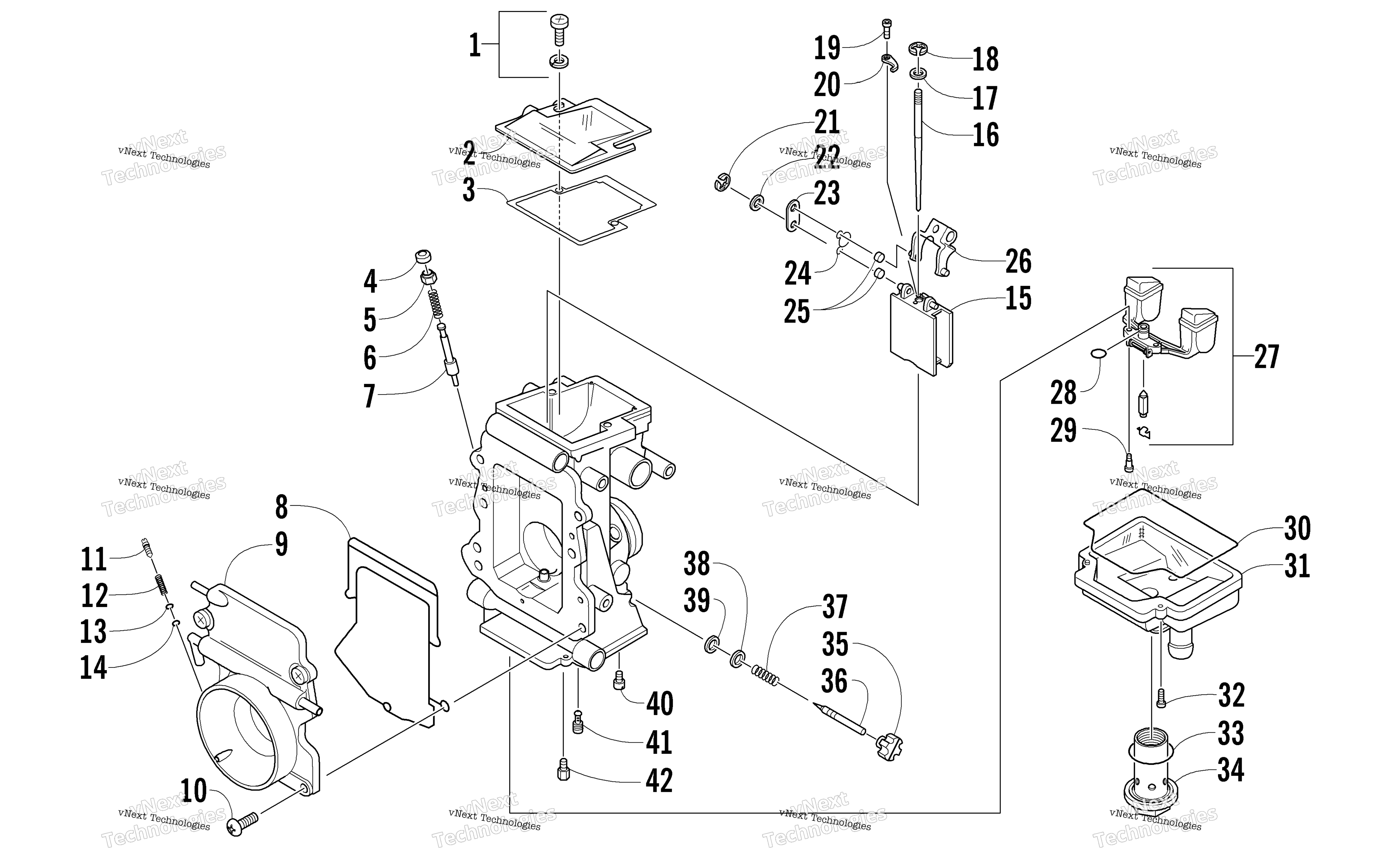

Схема карбюратора - Internal Parts для SNO PRO 600 GREEN (S2013ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Carburetor TM40-B430 art. 2670-335
По запросу
1
Screw w/Washer art. 6505-591
По запросу
2
Cap, Top art. 6506-142
По запросу
3
Gasket art. 6506-034
По запросу
4
Cap, Starter Plunger art. 6506-068
По запросу
5
Guide Holder art. 6506-069
По запросу
6
Spring art. 6506-070
По запросу
7
Starter Plunger art. 6506-071
По запросу
8
Gasket art. 6506-209
По запросу
9
Funnel, Right - Assembly art. 6506-336
По запросу
9
Funnel, Left - Assembly art. 6506-337
По запросу
10
Screw, Machine art. 6505-943
По запросу
11
Screw, Air art. 6506-220
По запросу
12
Spring art. 6506-217
По запросу
13
Washer art. 6506-218
По запросу
14
O-Ring art. 4505-011
По запросу
15
Valve, Throttle CA 2.5 art. 6506-273
По запросу
16
Needle, Jet art. 6506-421
По запросу
17
Washer art. 6505-552
По запросу
18
E-Clip art. 6505-628
По запросу
19
Screw, Machine art. 6506-054
По запросу
20
Plate, Retaining - Jet Needle art. 6506-055
По запросу
21
E-Clip art. 6506-051
По запросу
22
Washer art. 6506-052
По запросу
23
Plate art. 6506-039
По запросу
24
Clip art. 6506-040
По запросу
25
Bushing, Clip art. 6506-053
По запросу
26
Lever Assembly - Left art. 6506-043
По запросу
26
Lever Assembly - Right art. 6506-047
По запросу
27
Float Assembly 1.8 art. 6506-144
По запросу
28
O-Ring art. 6505-875
По запросу
29
Screw, Float Arm art. 6506-037
По запросу
30
Gasket, Float Chamber art. 6506-038
По запросу
31
Chamber, Float art. 6506-036
По запросу
32
Screw, Machine art. 6506-072
По запросу
33
O-Ring, Drain Plug art. 6505-185
По запросу
34
Plug, Drain art. 6506-032
По запросу
35
Cap, Fuel Mixture Screw art. 6506-076
По запросу
36
Screw, Fuel Mixture art. 6506-145
По запросу
37
Spring art. 6506-079
По запросу
38
Washer art. 6506-078
По запросу
39
Washer art. 6506-080
По запросу
40
Starter Jet 135 art. 6506-101
По запросу
41
Pilot Jet 50 art. 6505-262
По запросу
42
Main Jet 400 Alternate Carburetor Parts on Page art. 6505-124
По запросу
