модель 2013 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 GREEN (S2013ACDPRUSG)

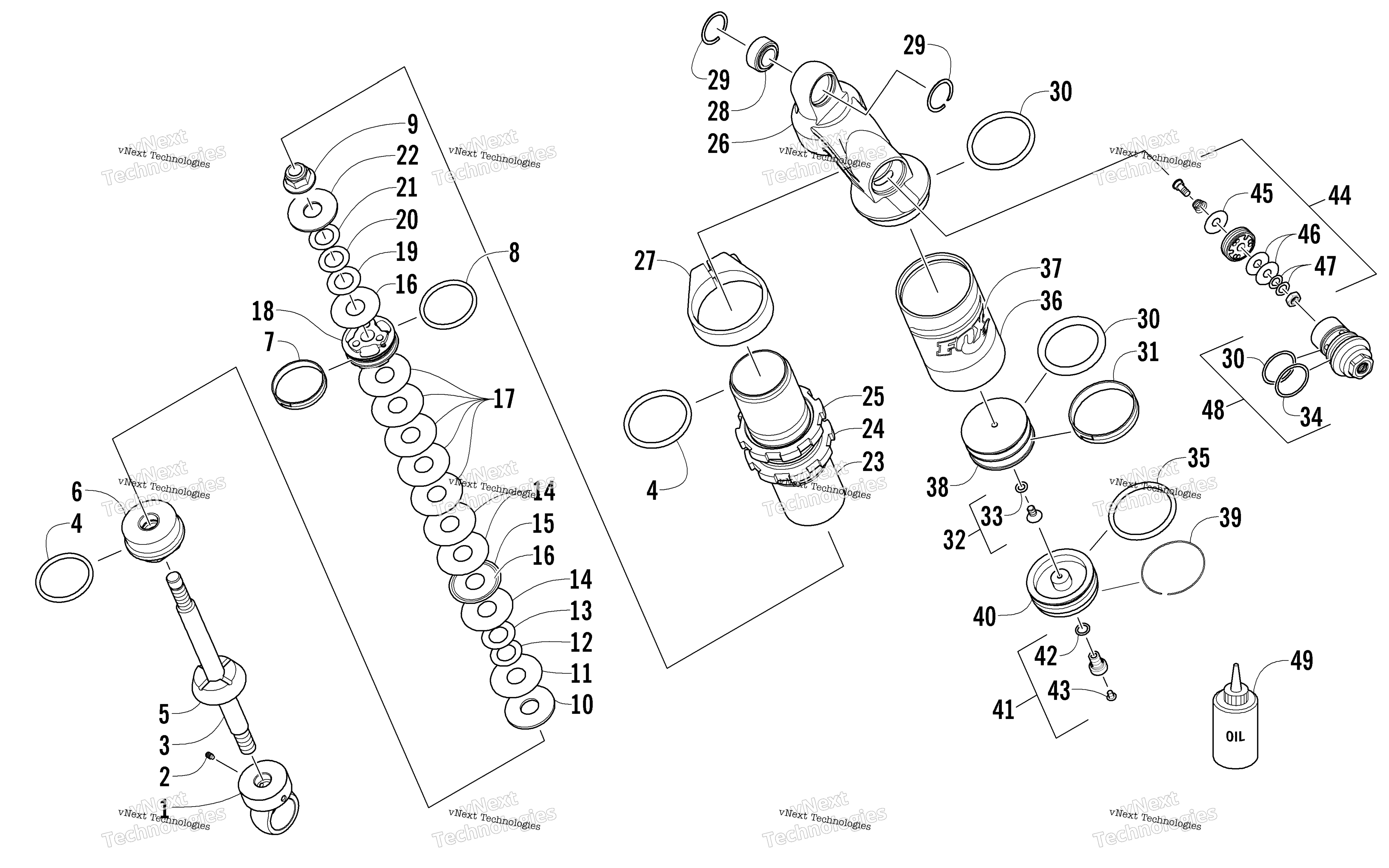

Схема задней части Suspension Front Arm Shock Absorber для SNO PRO 600 GREEN (S2013ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Shock Absorber art. 2704-311
По запросу
1
Eyelet, Shock art. 3604-842
По запросу
2
Screw, Set art. 1603-940
По запросу
3
Rod, Shock art. 3604-895
По запросу
4
Kit, Seal/Rebuild (inc. 5-9) art. 2603-849
По запросу
5
Bumper art. 3604-530
По запросу
6
Bearing - Assembly art. 2604-413
По запросу
7
Strap, Piston art. 2603-994
По запросу
8
O-Ring art. 2604-214
По запросу
9
Nut, Cap - Fox Shock art. 0603-301
По запросу
10
Washer, Top Out - 1.125OD x 0.378ID x 0.093 art. 0603-540
По запросу
11
Valve, 1.300 x 0.008 in. art. 0603-349
По запросу
12
Valve, 0.800 x 0.006 in. art. 0603-333
По запросу
13
Valve, 0.900 x 0.008 in. art. 0603-337
По запросу
14
Valve, 1.300 x 0.015 in. art. 0603-890
По запросу
15
Valve, Ring - 1.250 x 0.012 in. art. 3604-788
По запросу
16
Valve, 1.100 x 0.008 in. art. 0603-343
По запросу
17
Valve, 1.300 x 0.012 in. art. 0603-891
По запросу
18
Piston, High Flow art. 2603-987
По запросу
19
Valve, 0.600 x 0.004 in. art. 3604-171
По запросу
20
Valve, 0.700 x 0.004 in. art. 0603-731
По запросу
21
Valve, 0.800 x 0.004 in. art. 0603-895
По запросу
22
Washer, Top Out art. 3604-170
По запросу
23
Body, Shock art. 3604-729
По запросу
24
Nut, Adjuster art. 2604-840
По запросу
25
Collar, Locking - Adjuster Nut art. 2604-841
По запросу
26
End Cap, Shock/Reservoir (inc. 27-29) art. 3604-522
По запросу
27
Clamp, Body/End Cap art. 3604-532
По запросу
28
Bearing art. 3604-526
По запросу
29
Ring, Retaining art. 3604-527
По запросу
30
Kit, Rebuild - Reservoir (inc. 31-35 and 41-43) art. 3604-539
По запросу
31
Strap, Piston art. 1603-235
По запросу
32
Screw, Machine - w/O-Ring (inc. 33) art. 1604-316
По запросу
33
O-Ring (FOX only) art. 1604-425
По запросу
34
O-Ring art. 2603-502
По запросу
35
O-Ring art. 0603-671
По запросу
36
Reservoir art. 3604-528
По запросу
37
Decal, Reservoir art. 3604-724
По запросу
38
Piston, Internal Floating art. 3604-524
По запросу
39
Ring, Retaining art. 0604-992
По запросу
40
End Cap, Reservoir - Assembly - Bore (inc. 35 and 41-42) art. 2603-525
По запросу
41
Valve, Pressure - Assembly (inc. 42) art. 0703-341
По запросу
42
O-Ring art. 1604-318
По запросу
43
Screw, Valve art. 0624-097
По запросу
44
Piston, Concentric - Damping Adjuster (inc. 45-47) art. 3604-187
По запросу
45
Valve, 0.700 x 0.008 in. art. 0603-331
По запросу
46
Valve, 0.700 x 0.010 in. art. 2603-501
По запросу
47
Plate, Backup art. 3604-165
По запросу
48
Cartridge, Damping Adjuster (inc. 34) art. 2603-527
По запросу
49
SEMI-SYN SHOCK OIL-1 QUART art. 5639-530
По запросу
