модель 2013 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 GREEN (S2013ACDPRUSG)

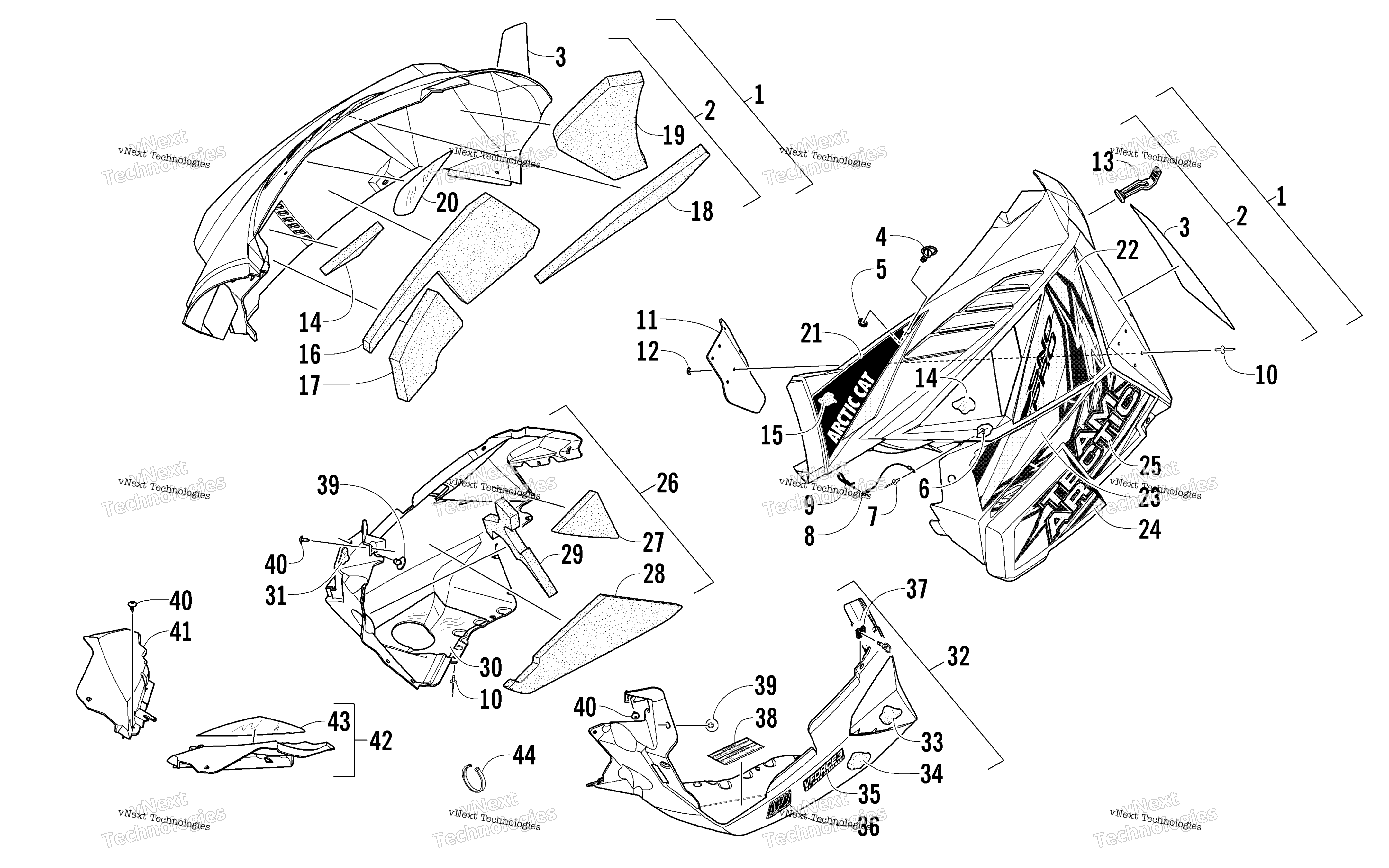

Схема Skid Plate и Side панель узла для SNO PRO 600 GREEN (S2013ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - w/Decals - Left - Green (inc. 2-19 and 21-25) art. 3718-783
По запросу
1
Panel, Side - w/Decals - Right - Green (inc. 2-25) art. 3718-782
По запросу
2
Panel, Side - w/o Decals - Left - Green (inc. 3-19) art. 3718-779
По запросу
2
Panel, Side - w/o Decals - Right - Green (inc. 3-20) art. 3718-778
По запросу
3
Decal, Warning - English art. 9611-499
По запросу
3
Decal, Warning - French art. 9611-498
По запросу
4
Pin, Retaining art. 2623-003
от 1 130 ₽
5
Nut, Push art. 2623-004
от 1 130 ₽
6
Washer art. 8050-127
По запросу
7
Rivet art. 8060-486
По запросу
8
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
9
Clip, Hairpin art. 0605-283
По запросу
10
Заклепка Arctic Cat art. 8061-708
от 168 ₽
11
Saddlebag art. 6606-943
По запросу
12
Washer art. 0123-802
от 110 ₽
13
Strap, Hold-Down art. 0607-659
По запросу
14
Foil, Protective art. 6606-466
По запросу
14
Foam, Side Panel - Upper Front - Right art. 0617-674
По запросу
15
Foam, Side Panel - Upper Front - Left art. 0617-699
По запросу
15
Foam, Side Panel - Upper Front - Right art. 0617-698
По запросу
16
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
16
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
17
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
17
Foam, Side Panel - Lower Front - Left art. 0617-633
По запросу
18
Foam, Side Panel - Upper Center - Right art. 0617-696
По запросу
18
Foam, Side Panel - Upper Center - Left art. 0617-697
По запросу
19
Foam, Side Panel - Upper Rear - Right art. 0617-700
По запросу
19
Foam, Side Panel - Upper Rear - Left art. 0617-701
По запросу
20
Foil, Protective art. 6606-414
По запросу
21
Decal, Side Panel - Upper Front - Left art. 0621-523
По запросу
21
Decal, Side Panel - Upper Front - Right art. 0621-522
По запросу
22
Decal, Side Panel - Upper Rear - Right art. 0621-514
По запросу
22
Decal, Side Panel - Upper Rear - Left art. 0621-515
По запросу
23
Decal, Side Panel - Center Front - Left art. 0621-517
По запросу
23
Decal, Side Panel - Center Front - Right art. 0621-516
По запросу
24
Decal, Side Panel - Lower Front - Left art. 0621-521
По запросу
24
Decal, Side Panel - Lower Front - Right art. 0621-520
По запросу
25
Decal, Side Panel - Lower Rear - Left art. 0621-519
По запросу
25
Decal, Side Panel - Lower Rear - Right art. 0621-518
По запросу
26
Plate, Skid - w/o Decals - Right - Black (inc. 27-31) art. 3718-784
По запросу
27
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
28
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
29
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
30
Foil, Protective art. 6606-352
По запросу
31
Foil, Protective art. 6606-354
По запросу
32
Plate, Skid - w/o Decals - Left - Black (inc. 33-34) art. 3718-785
По запросу
33
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
34
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
35
Decal, "V-Force" art. 8611-994
По запросу
36
Decal, "APV" art. 7611-150
По запросу
37
Clip, Retaining art. 2623-005
от 1 130 ₽
38
Decal, Warning - Belt Guard art. 1611-565
По запросу
39
Pin, Retaining art. 6606-592
По запросу
40
Винт-саморез Arctic Cat art. 1623-129
По запросу
41
Fascia, Front - Right - Black art. 6606-342
По запросу
42
Fascia, Front - Left - Black (inc. 43) art. 3718-303
По запросу
43
Foil, Protective art. 6606-405
По запросу
44
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
