модель 2013 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 GREEN (S2013ACDPRUSG)

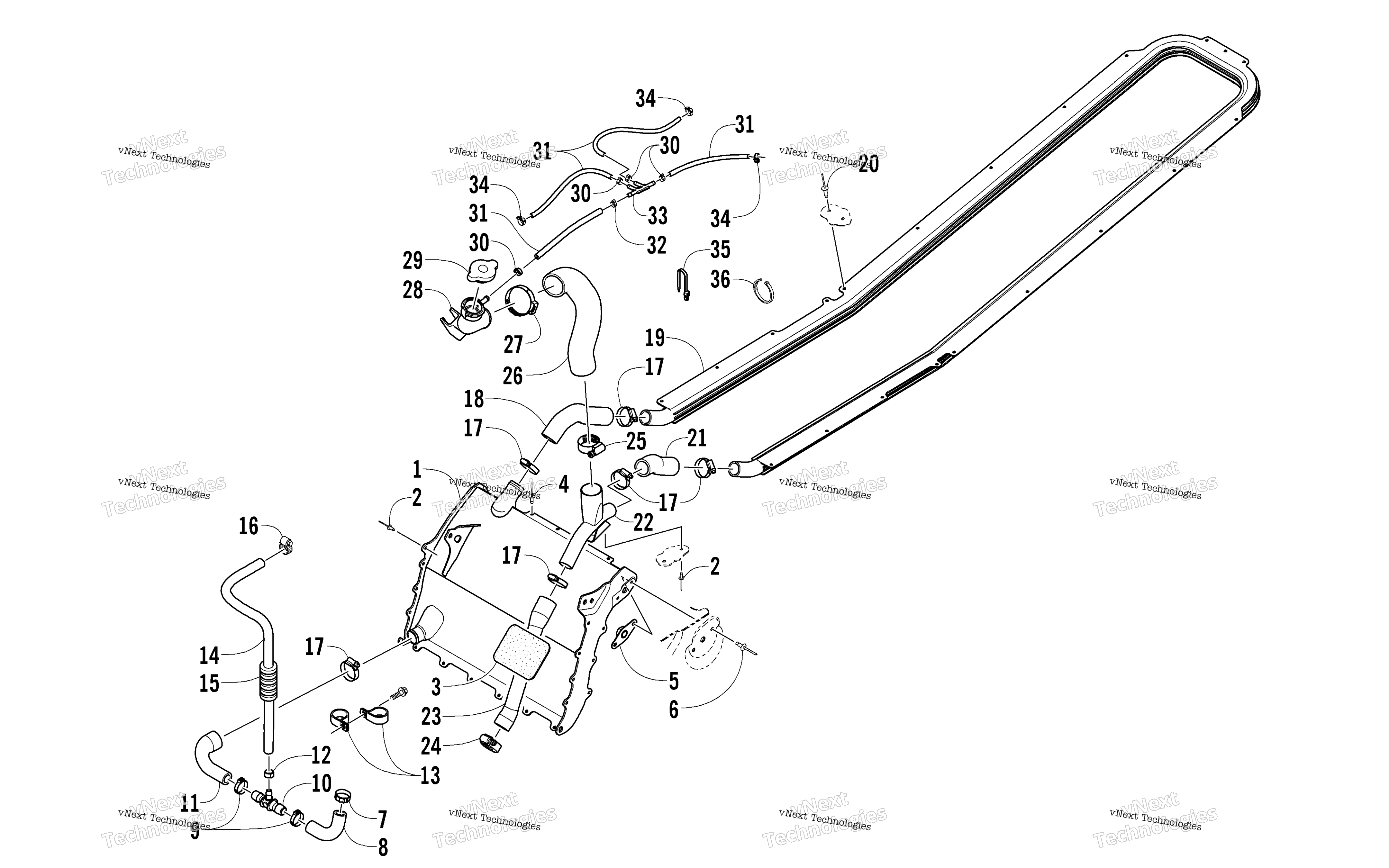

Схема системы охлаждения Assembly для SNO PRO 600 GREEN (S2013ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat - Front art. 0713-103
По запросу
2
Заклепка Arctic Cat art. 8060-686
от 116 ₽
3
Pad, Foam art. 0617-498
По запросу
4
Rivet art. 8060-682
По запросу
5
Plate, Retaining art. 0608-631
По запросу
6
Rivet - Zinc art. 8060-688
По запросу
7
Clamp, Hose art. 1623-418
По запросу
8
Hose, Coolant - Engine/T-Fitting art. 0613-125
По запросу
9
Хомут 25.6 Arctic Cat art. 1623-350
от 263 ₽
10
T-Fitting art. 1623-988
По запросу
11
Hose, Coolant - T-Fitting/Front Heat Exchanger art. 0613-126
По запросу
12
CLAMP, HOSE-14.5MM TO 17.0MM art. 0610-581
По запросу
13
Clamp, Routing art. 1623-080
По запросу
14
Hose, Coolant art. 0610-878
По запросу
15
Conduit, Flexible - 5 ft art. 0619-776
По запросу
16
Clamp, Hose art. 0623-373
По запросу
17
Clamp, Hose art. 1623-230
По запросу
18
Hose, Coolant - Front/Rear Heat Exchanger art. 0613-122
По запросу
19
Exchanger, Heat - Rear art. 0613-113
По запросу
20
Заклепка Arctic Cat art. 8060-706
от 116 ₽
21
Hose, Coolant - Rear Heat Exchanger/Coolant Junction art. 0613-123
По запросу
22
Junction, Coolant art. 0713-111
По запросу
23
Hose, Coolant - Coolant Junction/Thermostat art. 0613-054
По запросу
24
Clamp, Hose art. 1623-229
По запросу
25
Clamp, Hose art. 1623-094
По запросу
26
Hose, Coolant - Filler Neck/Coolant Junction art. 0613-112
По запросу
27
Clamp, Hose art. 0423-317
По запросу
28
Neck, Filler art. 0613-030
По запросу
29
Cap art. 2606-284
По запросу
30
Clamp, Hose art. 1623-655
По запросу
31
Hose - 25 ft art. 0610-538
По запросу
32
Clamp, Hose art. 1623-619
По запросу
33
Fitting, Double-T art. 0610-717
По запросу
34
Хомут Arctic Cat art. 0623-063
от 683 ₽
35
Tie, Cable - Push Mount art. 0623-677
По запросу
36
Зажим Arctic Cat art. 0123-788
По запросу
