модель 2013 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 GREEN (S2013ACDPRUSG)

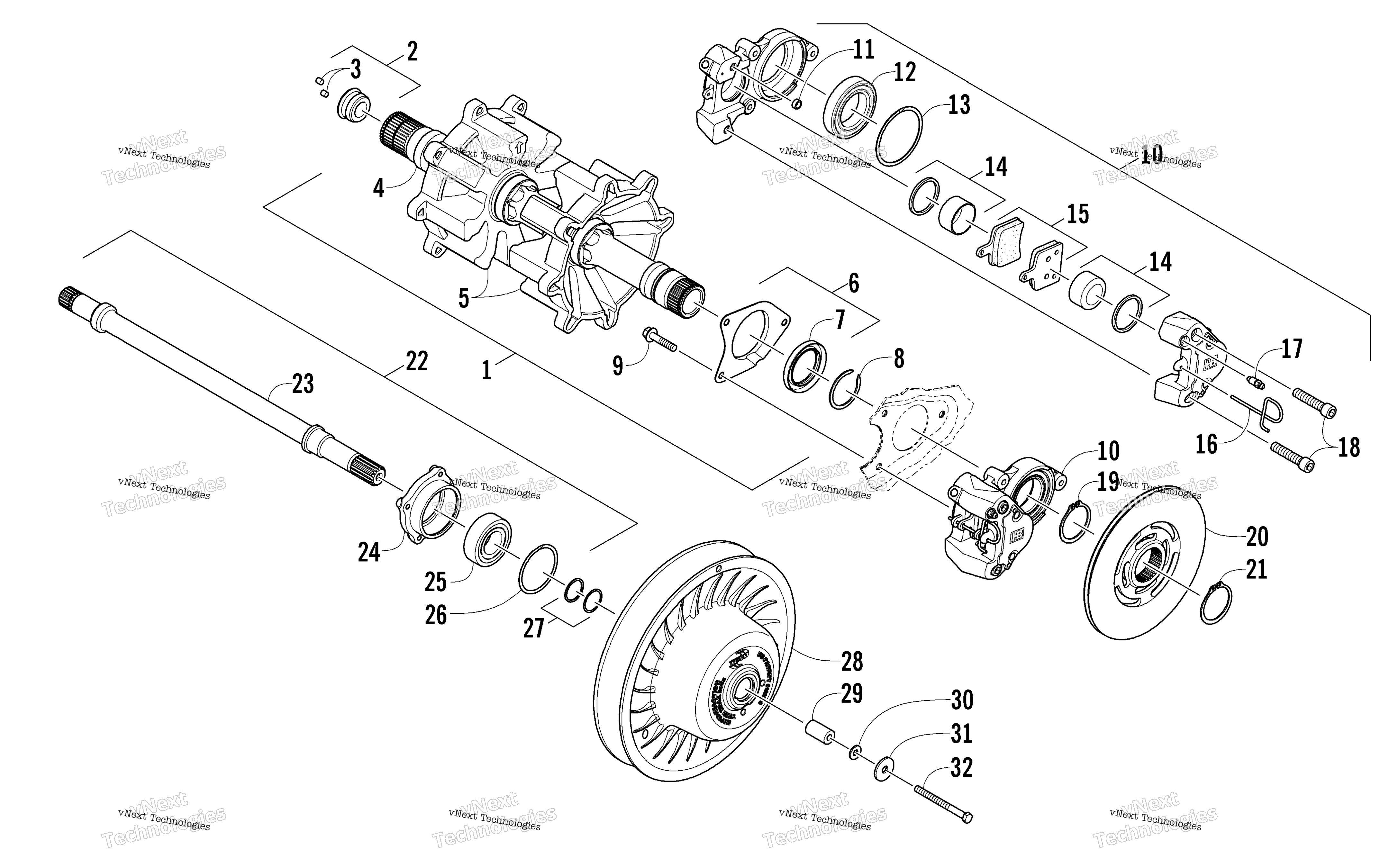

Схема привода Train Shafts And Brake Assemblies для SNO PRO 600 GREEN (S2013ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Track, Drive - Assembly (inc. 2-8) art. 0728-209
По запросу
2
Plug, Magnetic - Assembly (inc. 3) art. 1702-243
По запросу
3
Magnet art. 2602-211
По запросу
4
Driveshaft art. 2602-626
По запросу
5
Sprocket, Drive art. 2602-911
По запросу
6
Plate, Retaining - Seal (inc. 7) art. 1702-502
По запросу
7
Seal art. 1602-344
По запросу
8
Ring, Retaining art. 2602-233
По запросу
9
Винт Arctic Cat art. 8408-826
По запросу
10
Caliper, Brake - Assembly (inc. 11-18) art. 2602-752
По запросу
11
Seal art. 2602-411
По запросу
12
Bearing art. 2602-198
от 1 035 ₽
13
Ring, Retaining art. 2602-280
По запросу
14
Piston Set art. 2602-643
По запросу
15
KIT,BRAKE PAD-RACE (inc. 16) art. 3602-017
По запросу
16
Pin, Retaining art. 2602-409
По запросу
17
Fitting, Bleed art. 2602-408
По запросу
18
Screw, Cap art. 2602-644
По запросу
19
Ring, Retaining art. 2602-630
По запросу
20
Disc, Brake When replacement of the original brake disc (2602-581) is needed, a new drive shaft (0728-216) is required to accept the wider disc (2602-720). art. 2602-720
По запросу
21
Ring, Retaining art. 2602-629
По запросу
22
SHAFT,DRIVEN-W/BEARING-ASSY (inc. 23-26) art. 1702-362
По запросу
24
Hub, Bearing art. 2602-422
По запросу
25
Bearing art. 2602-247
от 3 830 ₽
Аналог
1 700 ₽
Требуется 1 шт.
Подписаться
Аналог
3 830 ₽
Требуется 1 шт.
26
Ring, Retaining art. 2602-236
По запросу
27
Шайба 1.00X1.43X.075 Arctic Cat art. 0623-119
от 987 ₽
27
Шайба 1.00X1.43X.030 Arctic Cat art. 0623-118
от 788 ₽
28
Clutch, Driven - Assembly art. 0726-329
По запросу
29
Shaft, Stub art. 0648-819
По запросу
30
Шайба Arctic Cat art. 0123-053
от 326 ₽
31
Шайба 21/64X1-1/2X Arctic Cat art. 0123-019
от 473 ₽
32
Болт Arctic Cat art. 8408-880
от 326 ₽
