модель 2013 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 GREEN (S2013ACDPRUSG)

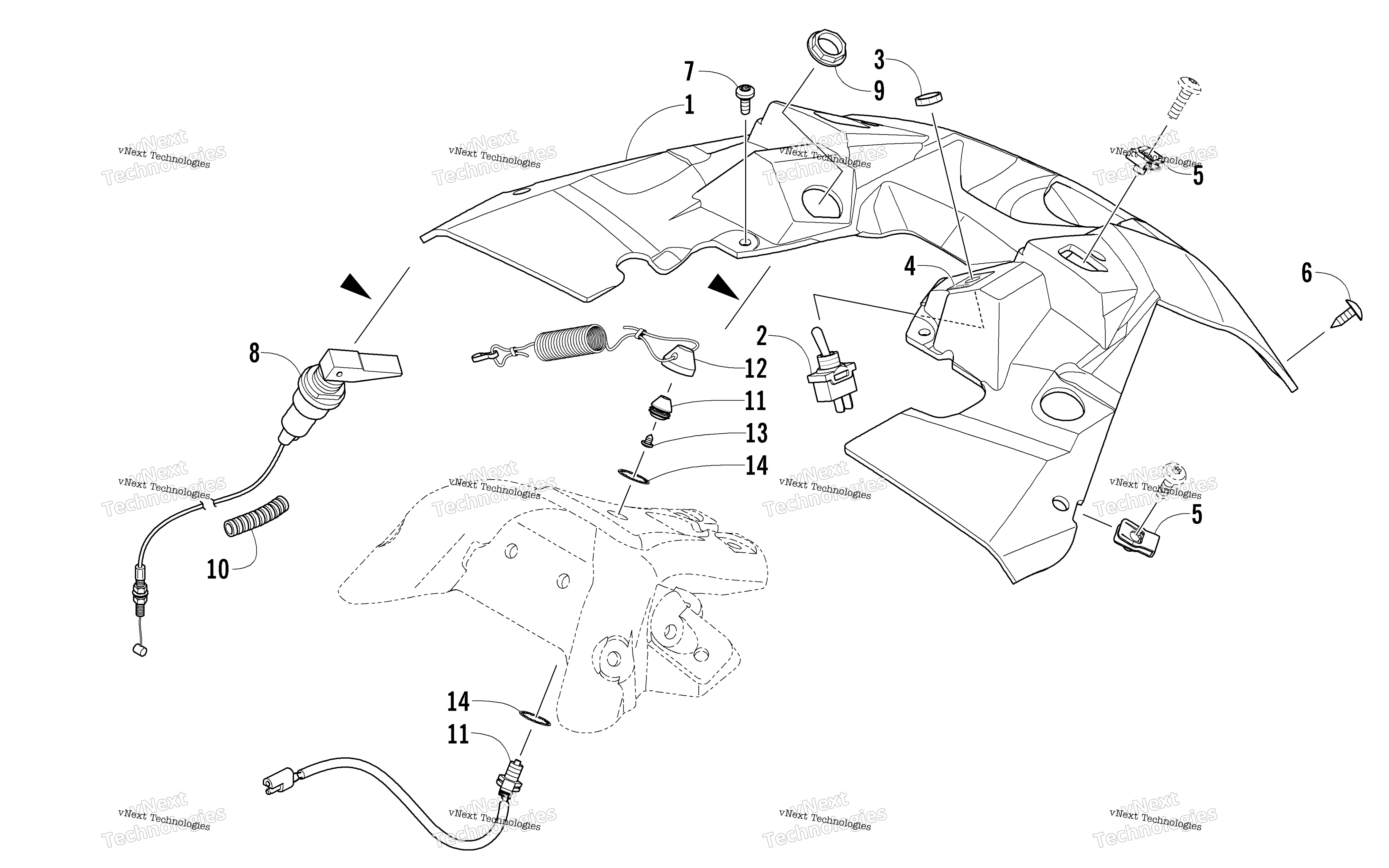

Схема консоли And Switch Assembly для SNO PRO 600 GREEN (S2013ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Console, Upper Black art. 6606-484
По запросу
2
Switch (inc. 3) art. 0609-904
По запросу
3
Nut art. 0609-905
По запросу
4
Decal, Switch - Handwarmer/Thumbwarmer art. 9611-053
По запросу
5
Клипса Arctic Cat art. 0423-577
от 168 ₽
6
Винт-саморез Arctic Cat art. 1623-129
По запросу
7
Винт Arctic Cat art. 0423-538
от 110 ₽
8
Трос подсоса Arctic Cat art. 0687-228
от 8 862 ₽
9
Nut art. 0687-181
По запросу
10
Conduit, High Temperature art. 1619-220
По запросу
11
Tether Switch (inc. 12-13) art. 0709-071
По запросу
12
Tether Cord w/ Screw (inc. 13) art. 0709-055
По запросу
13
Screw, Self-Tapping art. 0623-338
По запросу
14
Washer, Internal Tooth Lock art. 0123-985
По запросу
