модель 2013 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 GREEN (S2013ACDPRUSG)

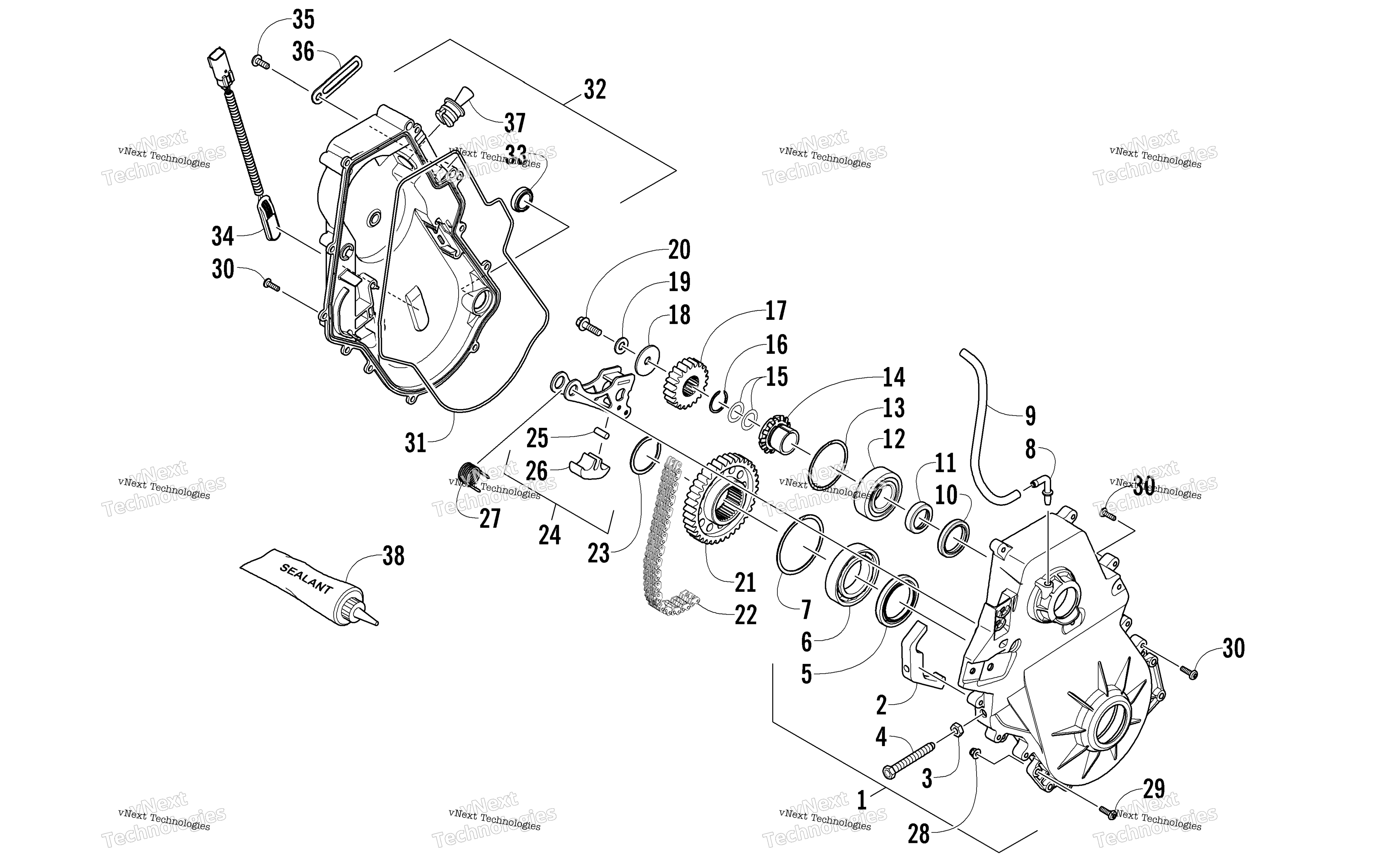

Схема цепь картер узла для SNO PRO 600 GREEN (S2013ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Chain Case Assembly (inc. 2-14) art. 1702-221
По запросу
2
Plate, Ratchet art. 2602-465
По запросу
3
Гайка Arctic Cat art. 0123-150
от 116 ₽
4
Screw, Cap art. 1602-101
По запросу
5
Сальник Arctic Cat art. 2602-172
По запросу
6
Подшипник КПП Yamaha art. 2602-281
от 1 316 ₽
7
Ring, Retaining art. 2602-280
По запросу
8
BARB, 90 DEGREE art. 1402-102
По запросу
9
Hose, Vent art. 2602-489
По запросу
10
Сальник КПП Arctic Cat art. 2602-204
от 2 402 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
11
Spacer art. 2602-368
По запросу
12
Подшипник КПП Yamaha art. 2602-205
от 1 561 ₽
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
13
Ring, Retaining art. 2602-236
По запросу
14
Адаптер подшипника КПП Arctic Cat art. 2602-290
По запросу
15
Шайба 1.00X1.43X.075 Arctic Cat art. 0623-119
от 987 ₽
15
Шайба 1.00X1.43X.030 Arctic Cat art. 0623-118
от 788 ₽
16
Стопорное кольцо КПП Arctic Cat art. 2602-239
По запросу
17
Sprocket - 21T (13 Wide) art. 2602-377
По запросу
18
Washer, Spring art. 1623-038
По запросу
19
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
20
Винт Arctic Cat art. 8408-826
По запросу
21
Sprocket - 49T (13 Wide) art. 1702-223
По запросу
22
Цепь КПП Arctic Cat art. 2602-370
По запросу
23
Ring, Retaining art. 2602-629
По запросу
24
Tensioner, Chain - Assembly (inc. 25-26) art. 1702-261
По запросу
25
Insert, Pad art. 2602-513
По запросу
26
Pad, Wear art. 2602-466
По запросу
27
Spring art. 2602-544
По запросу
28
Гайка Arctic Cat art. 8427-602
от 116 ₽
29
Screw, Machine art. 8476-625
от 160 ₽
30
Screw, Machine art. 1623-814
По запросу
31
Прокладка КПП Arctic Cat art. 3602-079
По запросу
32
Cover, Chain Case (inc. 33-34) art. 1702-497
По запросу
33
Glass, Sight art. 2602-232
По запросу
34
Kit, Speedometer Sensor art. 0730-172
от 5 078 ₽
35
Винт Arctic Cat art. 8475-512
от 160 ₽
36
Зажим Arctic Cat art. 1623-984
По запросу
37
Plug, Fill art. 2602-440
По запросу
38
Sealant - 70 ml art. 1048-063
По запросу
