модель 2013 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 GREEN (S2013ACDPRUSG)

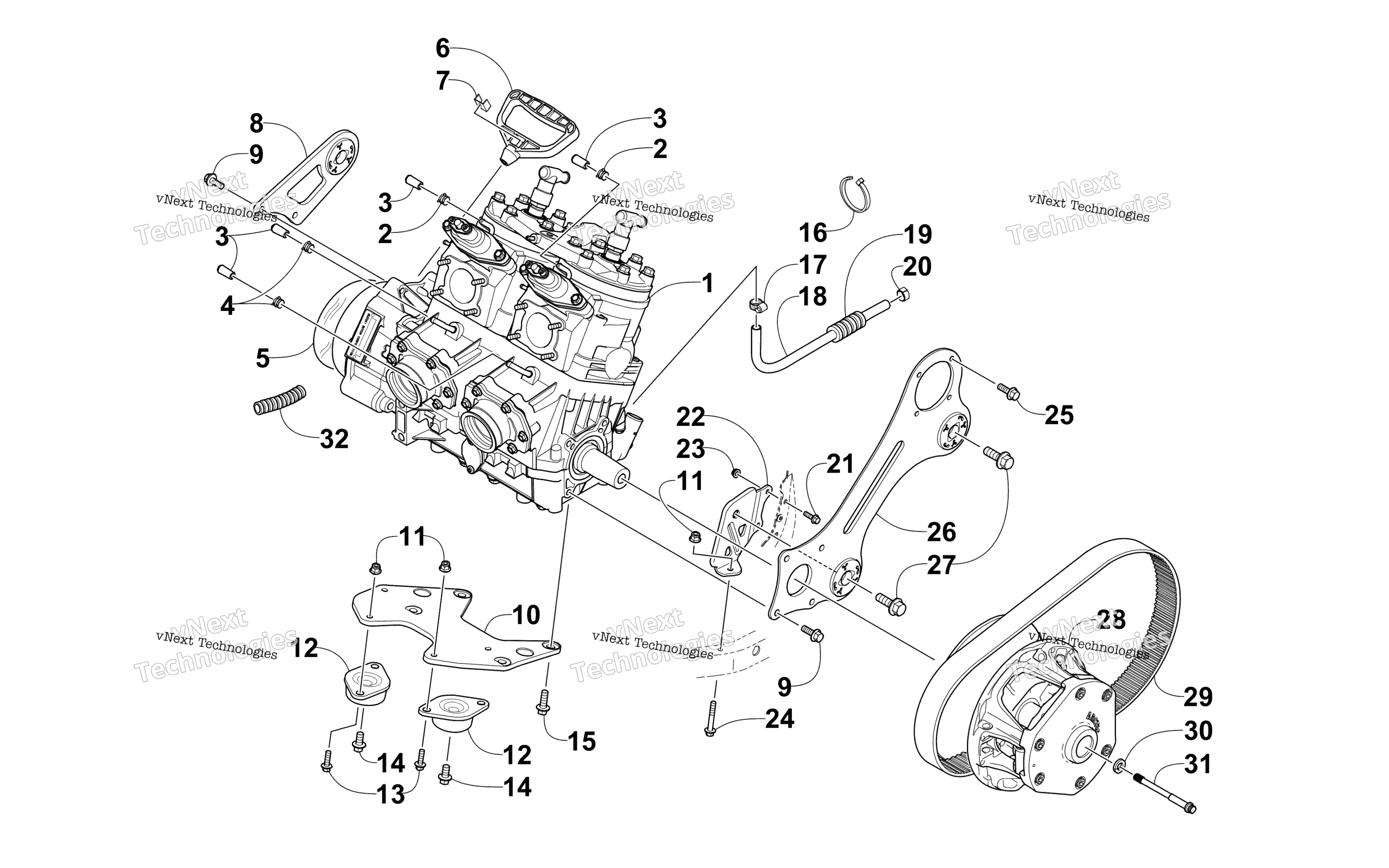

Схема двигателя And Related Parts для SNO PRO 600 GREEN (S2013ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AK60L3 art. 0662-579
По запросу
2
Clamp art. 1623-234
По запросу
3
Plug art. 0670-323
По запросу
4
Clamp, Hose art. 1623-233
По запросу
5
Foil, Protective art. 1670-328
По запросу
6
Handle, Recoil art. 0636-363
По запросу
7
Cap, Recoil Handle art. 0606-885
По запросу
8
Bracket, Engine Mounting - Right art. 0708-589
По запросу
9
Screw, Cap art. 8409-821
По запросу
10
Plate, Mounting - Front art. 0608-653
По запросу
11
Гайка Arctic Cat art. 8427-602
от 116 ₽
12
Mount, Engine art. 0608-496
По запросу
13
Болт Arctic Cat art. 8408-620
от 190 ₽
14
Болт Arctic Cat art. 8409-016
от 221 ₽
15
Screw, Cap art. 8409-026
По запросу
16
Cable, Tie - Double Loop art. 0623-285
По запросу
17
Clamp, Hose art. 0623-373
По запросу
18
Hose, Coolant art. 0610-878
По запросу
19
Conduit, Flexible - 5 ft art. 0619-776
По запросу
20
Clamp, Hose art. 0610-563
По запросу
21
Screw, Machine art. 8476-516
По запросу
22
Bracket, Support art. 0608-652
По запросу
23
Nut, Lock art. 8427-502
По запросу
24
Screw, Cap art. 8408-616
По запросу
25
Screw, Cap art. 8408-621
По запросу
26
Plate, Engine Mounting - PTO art. 0708-618
По запросу
27
Винт Arctic Cat art. 8408-826
По запросу
28
Clutch, Drive - Uncalibrated art. 0746-264
По запросу
29
Belt, Drive art. 0627-086
По запросу
30
Шайба вариатора Arctic Cat art. 1623-649
от 578 ₽
31
Болт ведущего вариатора M12X1.25X157 Arctic Cat art. 1623-792
от 3 675 ₽
32
Conduit, Flexible - 5 ft art. 1619-359
По запросу
