модель 2013 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 GREEN (S2013ACDPRUSG)

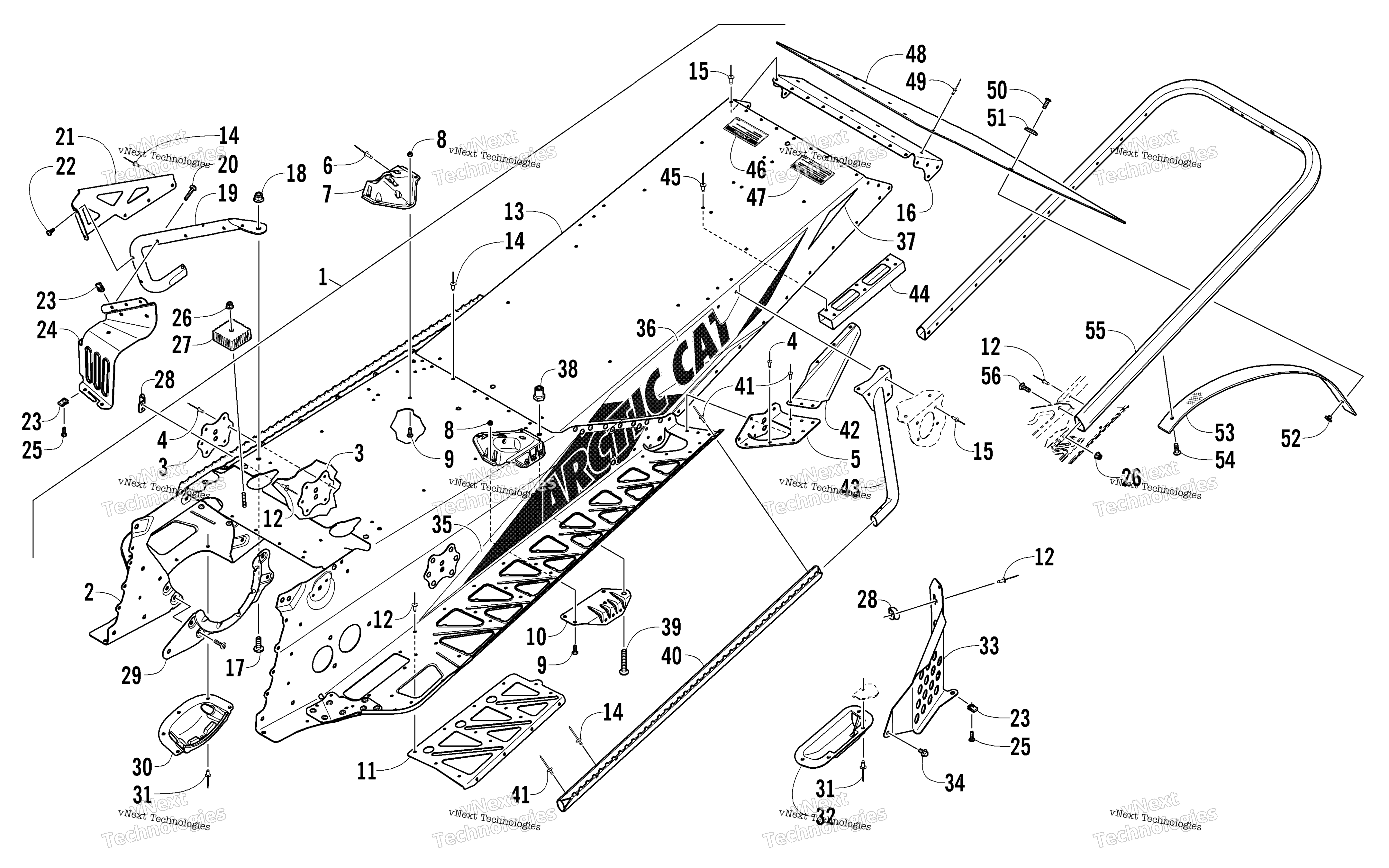

Схема Tunnel, задний Bumper, и Snowflap узла для SNO PRO 600 GREEN (S2013ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly Green art. 1707-806
По запросу
1
Tunnel Assembly Green (inc. 2-16) art. 2707-123
По запросу
2
Tunnel, Front - Assembly Green (inc. 3-5) art. 2707-117
По запросу
3
Plate, Backing - Front Arm Green art. 2707-128
По запросу
4
Rivet art. 1623-257
По запросу
5
Bracket, Mounting - Suspension - Right art. 1607-276
По запросу
5
Bracket, Mounting - Suspension - Left art. 1607-277
По запросу
6
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 6 шт.
7
Bracket, Mounting - Rear Spar - Right - Green art. 2707-340
По запросу
7
Bracket, Mounting - Rear Spar - Left - Green art. 2707-341
По запросу
8
Nut, Lock art. 8422-502
По запросу
9
Screw, Machine art. 8476-516
По запросу
10
Plate, Backing - Left art. 1607-359
По запросу
10
Plate, Backing - Right art. 1607-358
По запросу
11
Support, Running Board - Right Green art. 2707-126
По запросу
11
Support, Running Board - Left Green art. 2707-127
По запросу
12
Заклепка Arctic Cat art. 8060-686
от 116 ₽
13
Tunnel, Rear Green art. 2707-129
По запросу
14
Rivet art. 1623-130
По запросу
15
Rivet art. 8060-682
По запросу
16
End Cap, Tunnel Green art. 2707-099
По запросу
17
Screw, Machine art. 8476-820
По запросу
18
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
19
Support, Footrest - Left - Black art. 1707-637
По запросу
19
Support, Footrest - Right - Black art. 1707-636
По запросу
20
Screw, Machine art. 8468-536
По запросу
21
Gusset, Footrest - Left Black art. 1707-885
По запросу
21
Gusset, Footrest - Right Black art. 1707-884
По запросу
22
Винт Arctic Cat art. 0423-538
от 110 ₽
23
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
24
Footrest - Right - Black art. 1707-556
По запросу
24
Footrest - Left - Black art. 1707-557
По запросу
25
Screw, Machine art. 8470-516
По запросу
26
Гайка Arctic Cat art. 8427-602
от 116 ₽
27
Regulator, Voltage art. 0630-181
По запросу
28
Bracket, Hold-Down - Right art. 6606-586
По запросу
28
Bracket, Hold-Down - Left art. 1606-441
По запросу
29
Brace, Support art. 1607-306
По запросу
30
Protector, Chain Case art. 1607-109
По запросу
31
Заклепка Arctic Cat art. 8061-708
от 168 ₽
32
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
33
Shield, Brake Disc Black art. 1707-886
По запросу
34
Screw, Cap art. 8408-613
По запросу
35
Decal, Tunnel - Front - Left art. 0621-509
По запросу
35
Decal, Tunnel - Front - Right art. 0621-508
По запросу
36
Decal, Tunnel - Rear - Right art. 0621-506
По запросу
36
Decal, Tunnel - Rear - Left art. 0621-507
По запросу
37
Decal, Reflector - Red art. 8621-870
По запросу
38
Stand-Off, Gas Tank Green art. 2704-482
По запросу
39
SCREW,MACH-TSPNH M8X1.25X50 CL8.8 BLK art. 8468-850
По запросу
40
Roll, Tunnel - Right - Team Arctic Green art. 2707-132
По запросу
40
Roll, Tunnel - Left - Team Arctic Green art. 2707-133
По запросу
41
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
42
Gusset, Running Board - Right Green art. 2707-130
По запросу
42
Gusset, Running Board - Left Green art. 2707-131
По запросу
43
Gusset, Tunnel Roll - Right Green art. 2707-134
По запросу
43
Gusset, Tunnel Roll - Left Green art. 2707-135
По запросу
44
Protector, Tunnel art. 5706-547
По запросу
45
Заклепка Arctic Cat art. 8060-706
от 116 ₽
46
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
47
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
48
Snowflap art. 6606-623
По запросу
49
Rivet art. 8061-706
По запросу
50
Screw, Machine art. 8017-607
По запросу
51
Washer art. 1623-242
По запросу
52
Nut art. 1623-608
По запросу
53
Strap, Snowflap Restraint art. 3604-157
По запросу
54
Screw, Self-Tapping art. 1623-022
По запросу
55
Bumper, Rear Black art. 1707-887
По запросу
56
Болт Arctic Cat art. 8476-620
По запросу
