модель 2013 года
- Модель 600 Sno Pro
- Код модели SNO PRO 600 GREEN (S2013ACDPRUSG)

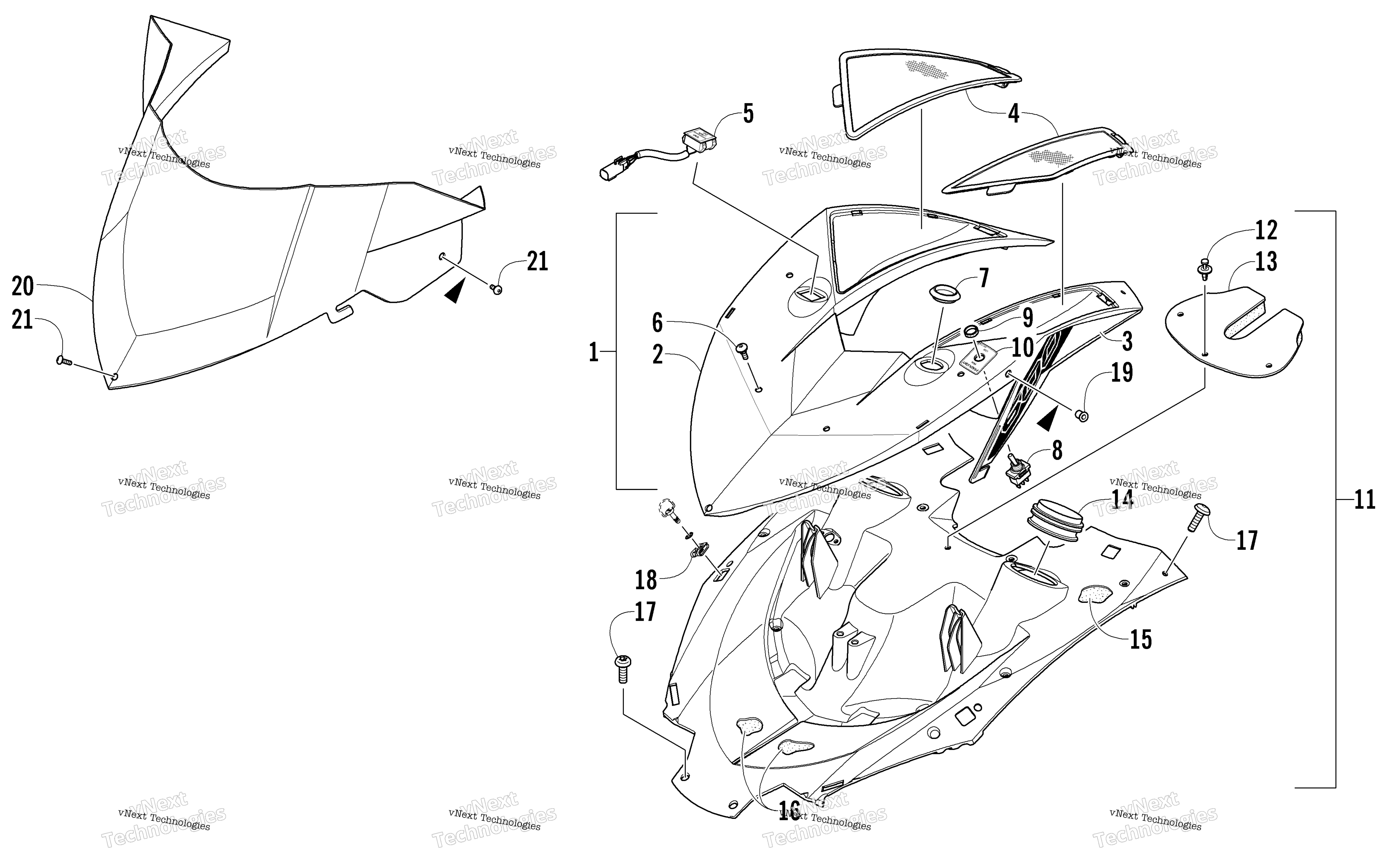

Схема Pod и Windshield узла для SNO PRO 600 GREEN (S2013ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Pod, Instrument - w/Decals - Black (inc. 2-3) art. 3718-806
По запросу
2
Pod, Instrument - Black art. 5706-384
По запросу
3
Decal, Instrument Pod - Left art. 0621-505
По запросу
3
Decal, Instrument Pod - Right art. 0621-504
По запросу
4
Vent, Intake - Left art. 0608-737
По запросу
4
Vent, Intake - Right art. 0608-736
По запросу
5
Indicator, Check Engine art. 0630-258
По запросу
6
Винт Arctic Cat art. 8477-616
от 110 ₽
7
Plug, Hole art. 0616-348
По запросу
8
Switch, Headlight (inc. 9) art. 0609-920
По запросу
9
Nut art. 0609-905
По запросу
10
Decal, Switch - Headlight art. 9611-054
По запросу
11
Plenum, Intake - Upper - Assembly (inc. 12-16) art. 5706-626
По запросу
12
Клипса Arctic Cat art. 0623-362
от 90 ₽
13
Close-Off, Plenum art. 5706-633
По запросу
14
Seal art. 6606-386
По запросу
15
Foam, Intake - Center art. 0617-694
По запросу
16
Foam, Intake - Left art. 0617-693
По запросу
16
Foam, Intake - Right art. 0617-692
По запросу
17
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
18
Clip, Retaining art. 2623-005
от 1 130 ₽
19
Втулка Arctic Cat art. 1623-764
По запросу
20
Windshield - Low - Team Arctic Green art. 6606-622
По запросу
21
Screw, Machine art. 8477-516
По запросу
