модель 2016 года
- Модель DVX 90
- Код модели Белый [A2016KSB2BUST]

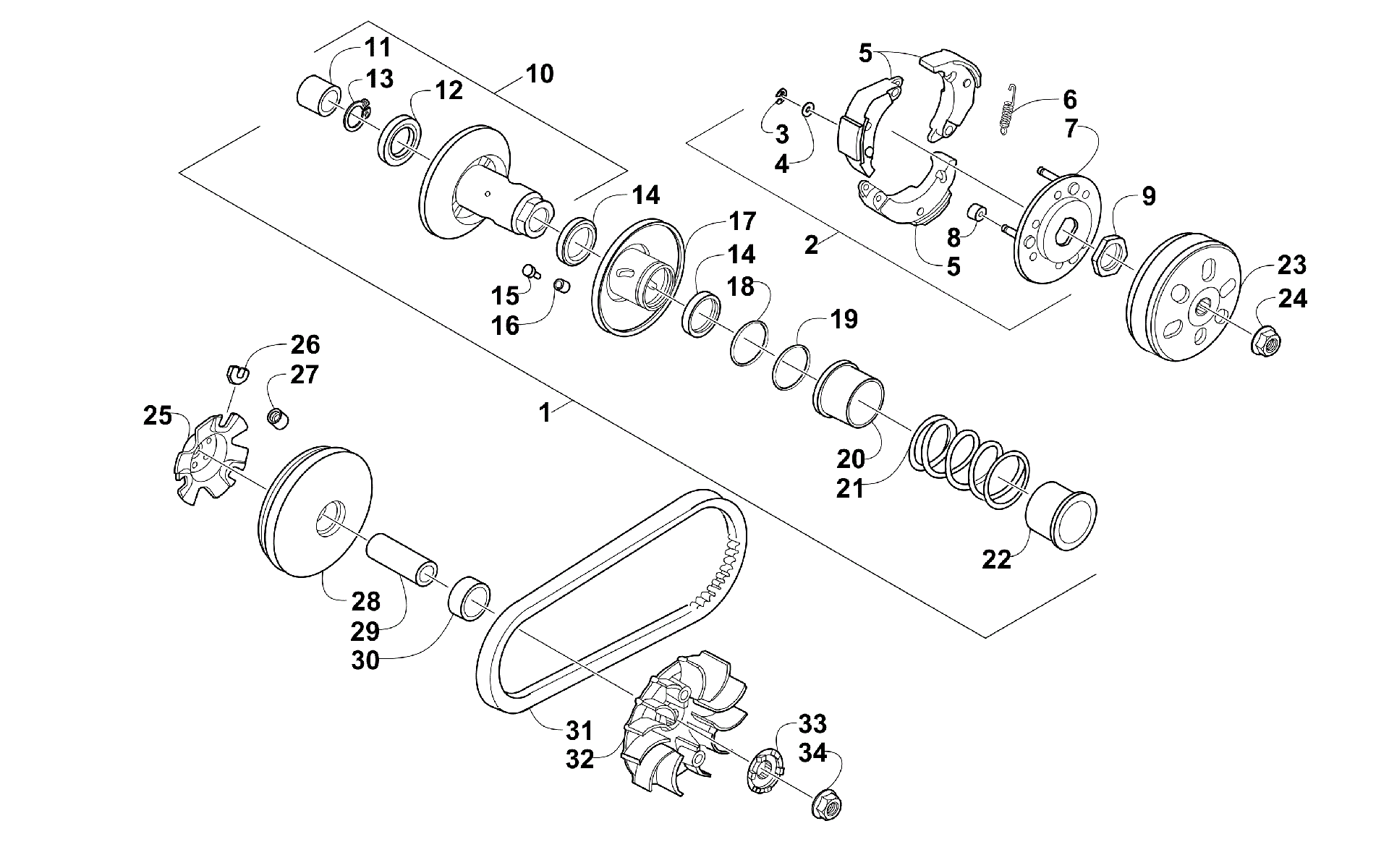

Схема сцепления ASSEMBLY [300483] для Белый [A2016KSB2BUST]
Схема
Детали
![Сцепление ASSEMBLY [300483]](/upload/schemas/633ea035d9e1a0.15063452.gif)
Номер
Наименование детали
Цена
1
PULLEY SUB ASSY DRIVEN (inc. 2-22) art. 3303-411
По запросу
2
PLATE ASSY DRIVE (inc. 3-8) art. 3303-090
По запросу
3
CIR CLIP 6MM art. 3304-618
По запросу
4
WASHER THRUST art. 3303-274
По запросу
5
WEIGHT CLUTCH art. 3306-733
По запросу
6
SPRING CLUTCH art. 3303-092
По запросу
7
PLATE COMP DRIVE art. 3303-091
По запросу
8
RUBBER CLUTCH DAMPER **0000 C.97.07.26 art. 3303-094
По запросу
9
SPECIAL NUT 28MM art. 3304-025
По запросу
10
DRIVEN FACE ASSY **0000 C.97.07.26. (inc. 11-13) art. 3303-096
По запросу
11
BRG NEEDLE 17*25*18 **0040 C.2003.06.02 art. 3303-294
По запросу
12
BRG BALL RADIAL 15*28*7 art. 3303-291
По запросу
13
CIR CLIP INTERAL 24MM art. 3303-346
По запросу
14
OIL SEAL 34*39*3 art. 3303-299
По запросу
15
PIN ROLLER GUIDE **0000 C.97.07.26. art. 3303-098
По запросу
16
ROLLER GUIDE **0000 C.97.07.26. art. 3303-099
По запросу
17
FACE COMP MOVABLE DRIVEN **9000 C.2002. art. 3303-097
По запросу
18
O-RING 39.8*2.2 art. 3303-603
По запросу
19
O-RING PINION CAP art. 3304-619
По запросу
20
GUIDE SPRING **8500 C.97.07.26. art. 3303-102
По запросу
21
SPG DRIVE FACE art. 3303-100
По запросу
22
COLLAR SEAL **0000 C.97.07.26. art. 3303-101
По запросу
23
CLUTCH OUTER COMP **GW3-9000 art. 3303-082
По запросу
24
NUT FLANGE 10MM art. 3307-058
По запросу
25
PLATE RAMP **9000-M1 C.97.07.26. art. 3303-088
По запросу
26
PIECE SLIDE **(0) C.2003.08.06 art. 3303-089
По запросу
27
ROLLER COMP WEIGHT 7GR art. 3303-087
По запросу
28
FACE COMP MOVABLE art. 3303-086
По запросу
29
BOSS DRIVE FACE (48KM/HR) art. 3303-409
По запросу
30
BOSS DRIVE FACE (24KM/HR) art. 3303-410
По запросу
31
BELT DRIVE art. 3303-095
По запросу
32
FACE DRIVE art. 3303-083
По запросу
33
KICK STARTER RATCHET **9000 C.97.09.18. art. 3303-116
По запросу
34
NUT FLANGE 12MM art. 3303-334
По запросу
