модель 2016 года
- Модель DVX 90
- Код модели Белый [A2016KSB2BUST]

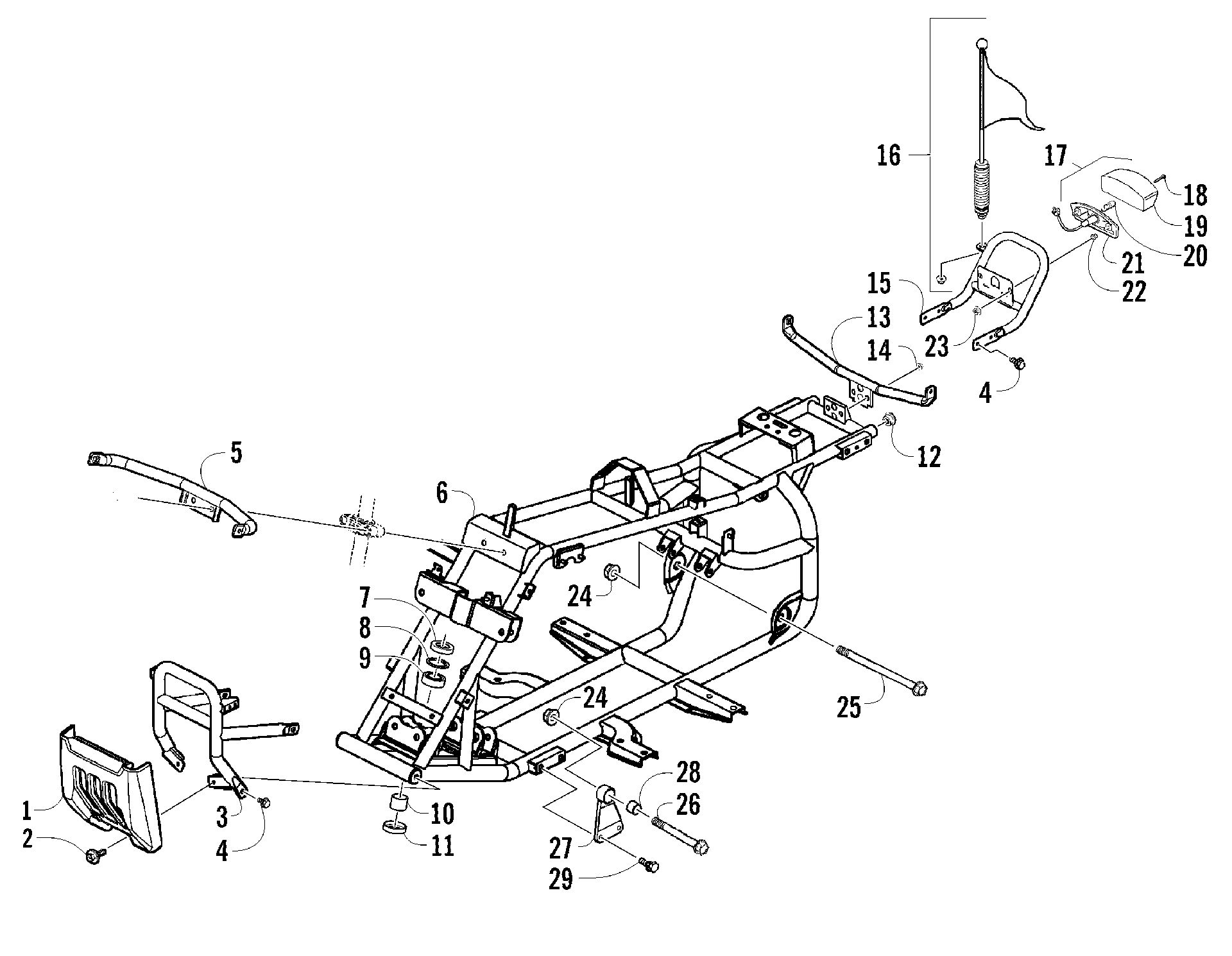

Схема узла рамы и связанных деталей [94238] для Белый [A2016KSB2BUST]
Схема
Детали
![Узел рамы и связанных деталей [94238]](/upload/schemas/633ea7b4d1ad00.12324807.gif)
Номер
Наименование детали
Цена
1
COVER,FRONT BUMPER (MED GRAY) art. 3306-140
По запросу
2
BOLT WASHER 6*16 art. 3304-587
По запросу
3
PIPE COMP FR BUMPER (SILVER) art. 3306-118
По запросу
4
BOLT FLANGE 8*12 art. 3304-544
По запросу
5
STAY FRONT COVER art. 3305-511
По запросу
6
BODY COMP FRAME art. 3305-864
По запросу
7
OIL SEAL 18*32*7 art. 3303-295
По запросу
8
CIR CLIP IN 32 art. 3303-347
По запросу
9
BEARING BALL RADIAL 6002 art. 3303-392
По запросу
10
COLLAR FR DIST art. 3303-445
По запросу
11
OIL SEAL 22*35*7 art. 3303-298
По запросу
12
Plug Not a Service Part art. -N/A-
По запросу
13
STAY REAR FENDER art. 3305-514
По запросу
14
NUT FLANGE 8MM art. 3304-668
По запросу
15
GRIP ASSY REAR art. 3305-512
По запросу
16
FLAG ASSY art. 3305-308
По запросу
17
LIGHT ASSY TAIL (inc. 18-21) art. 3303-420
По запросу
18
TAPPING SCREW M4X35L art. 3304-537
По запросу
19
Lens, Taillight art. 3304-283
По запросу
20
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
21
Housing, Taillight art. 3303-422
По запросу
22
COLLAR FR FENDER art. 3303-226
По запросу
23
Nut, Flange art. 3304-654
По запросу
24
NUT U 10MM art. 3304-031
По запросу
25
SCREW,CAP HFH M10X1.25X95 art. 3323-188
По запросу
26
BOLT FLANGE 10*70 art. 3304-548
По запросу
27
BRKT L ENG HANGER (inc. 28) art. 3303-184
По запросу
27
BRKT R ENG HANGER (inc. 28) art. 3303-183
По запросу
28
RUBBER BUSHING ENGINE HANGER art. 3304-542
По запросу
29
BOLT FLANGE 8*16 art. 3304-543
По запросу
