модель 2016 года
- Модель DVX 90
- Код модели Белый [A2016KSB2BUST]

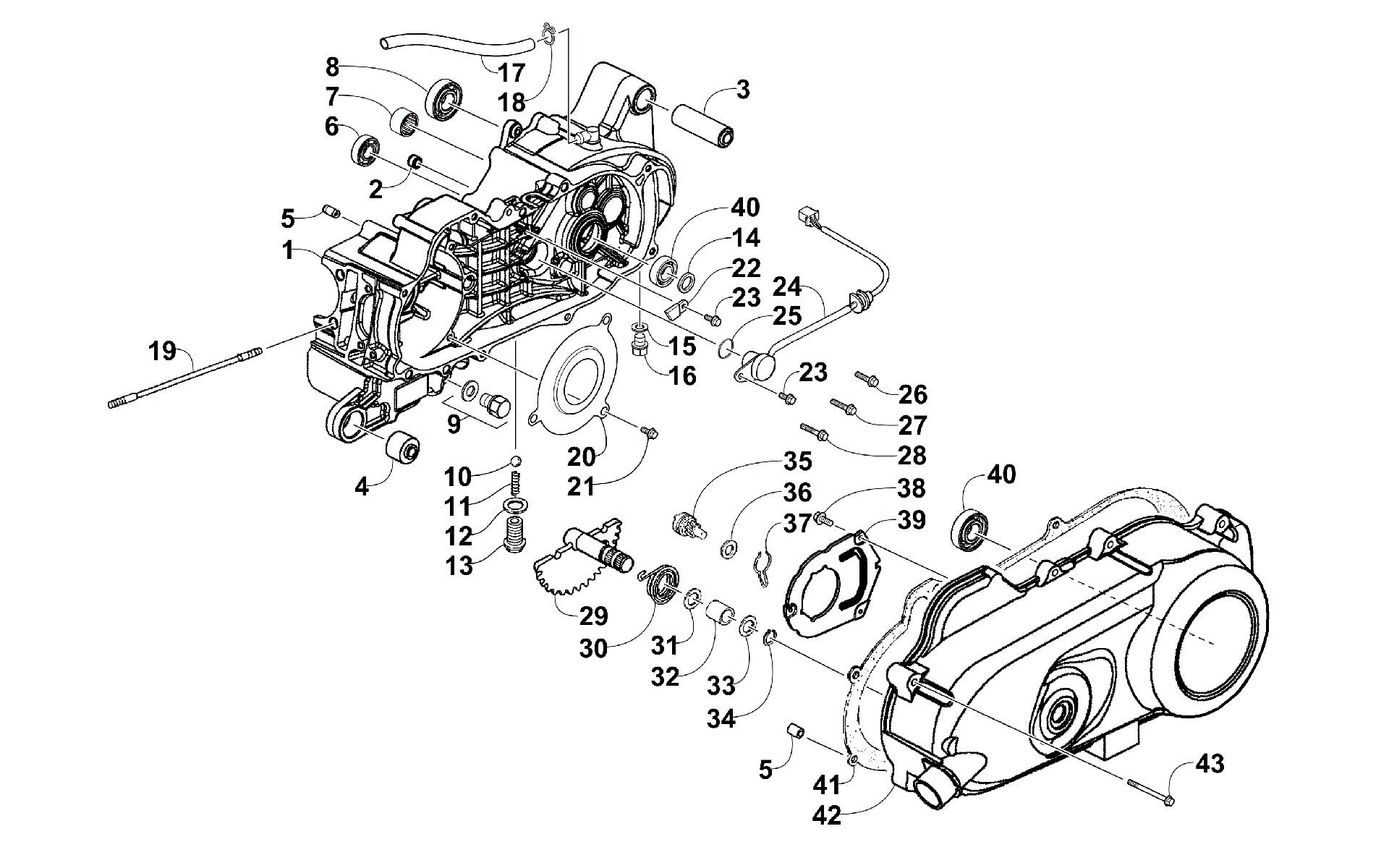

Схема узла левой половины картера и крышки [92732] для Белый [A2016KSB2BUST]
Схема
Детали
![Узел левой половины картера и крышки [92732]](/upload/schemas/633eb02722bd56.38784360.gif)
Номер
Наименование детали
Цена
1
CRANKCASE,SET-LEFT (inc. 2-4) art. 3305-795
По запросу
2
BUSH 8*12*8 art. 3304-597
По запросу
3
CUSHION,RUBBER BUSH REAR art. 3305-906
По запросу
4
RUBBER BUSH ENG HANGER art. 3303-402
По запросу
5
PIN DOWEL 8*14 art. 3303-341
По запросу
6
BEARING BALL RADIAL 6202 art. 3304-905
По запросу
7
BRG NEEDLE 20*26*16 art. 3304-074
По запросу
8
BRG BALL RADIAL 6204 art. 3304-699
По запросу
9
BOLT DRAIN PLUG SPECIAL art. 3304-052
По запросу
10
BALL STEEL 12 art. 3304-205
По запросу
11
SPG BOLT SEAT INNER art. 3304-063
По запросу
12
WASHER BOLT SEAT art. 3304-021
По запросу
13
BOLT SEAT BALL STOPPER art. 3304-109
По запросу
14
OIL SEAL 20*32*6 **0030 C.97.07.26. art. 3303-297
По запросу
15
WASHER 8MM **0000 C.99.07.07. art. 3303-278
По запросу
16
BOLT FLANGE 8*12 (RB 3304-544)(replaces 3303-365) art. 3304-544
По запросу
17
TUBE,TRANSMISSION BREATHER art. 3305-798
По запросу
18
CLIP BREATHER TUBE art. 3303-714
По запросу
19
BOLT B STUD 8*190.5 art. 3303-248
По запросу
20
INSULATOR DUST art. 3304-460
По запросу
21
BOLT FLANGE SH 6*12 art. 3303-381
По запросу
22
PLATE BRG HOLDER art. 3304-040
По запросу
23
BOLT FLANGE 6*10(replaces 3304-187) art. 3304-610
По запросу
24
SWITCH,GEAR CHANGE (inc. 25) art. 3305-797
По запросу
25
O RING 15.5X2.5 art. 3305-776
По запросу
26
BOLT FLANGE SH 6*28 art. 3303-385
По запросу
27
BOLT FLANGE 8*45 (GOLDEN) art. 3303-370
По запросу
28
BOLT FLANGE 8*60 art. 3303-372
По запросу
29
SPINDER COMP KICK **9000 C.97.09.18. art. 3303-119
По запросу
30
SPRING KICK RETURN **(0) C.2001.06.30 art. 3303-122
По запросу
31
COLLAR KICK BOSS **0000 C.97.09.18. art. 3303-121
По запросу
32
BUSH KICK SPINDLE **6010-M1 C.97.09.18 art. 3303-120
По запросу
33
WASHER KICK SPINDLE **6000 C.97.07.26 art. 3303-276
По запросу
34
CIR CLIP EX 14MM art. 3303-345
По запросу
35
KICK DRIVEN GEAR COMP **9000 C.97.09.18. art. 3303-118
По запросу
36
WASHER THRUST 10MM **0000 C.99.07.07. art. 3303-272
По запросу
37
SPG KICK DRIVEN GEAR **9000 C.98.10.09 art. 3303-117
По запросу
38
BOLT SPECIAL 5*10 art. 3303-391
По запросу
39
PLATE COVER **(0) C.2003.01.13 art. 3303-009
По запросу
40
BRG BALL RADIAL 6204/20*47*14 art. 3303-465
По запросу
41
GASKET L COVER A art. 3303-013
По запросу
42
COVER L SIDE art. 3305-907
По запросу
43
BOLT FLANGE SH 6*35 art. 3303-386
По запросу
