модель 2016 года
- Модель DVX 90
- Код модели Белый [A2016KSB2BUST]

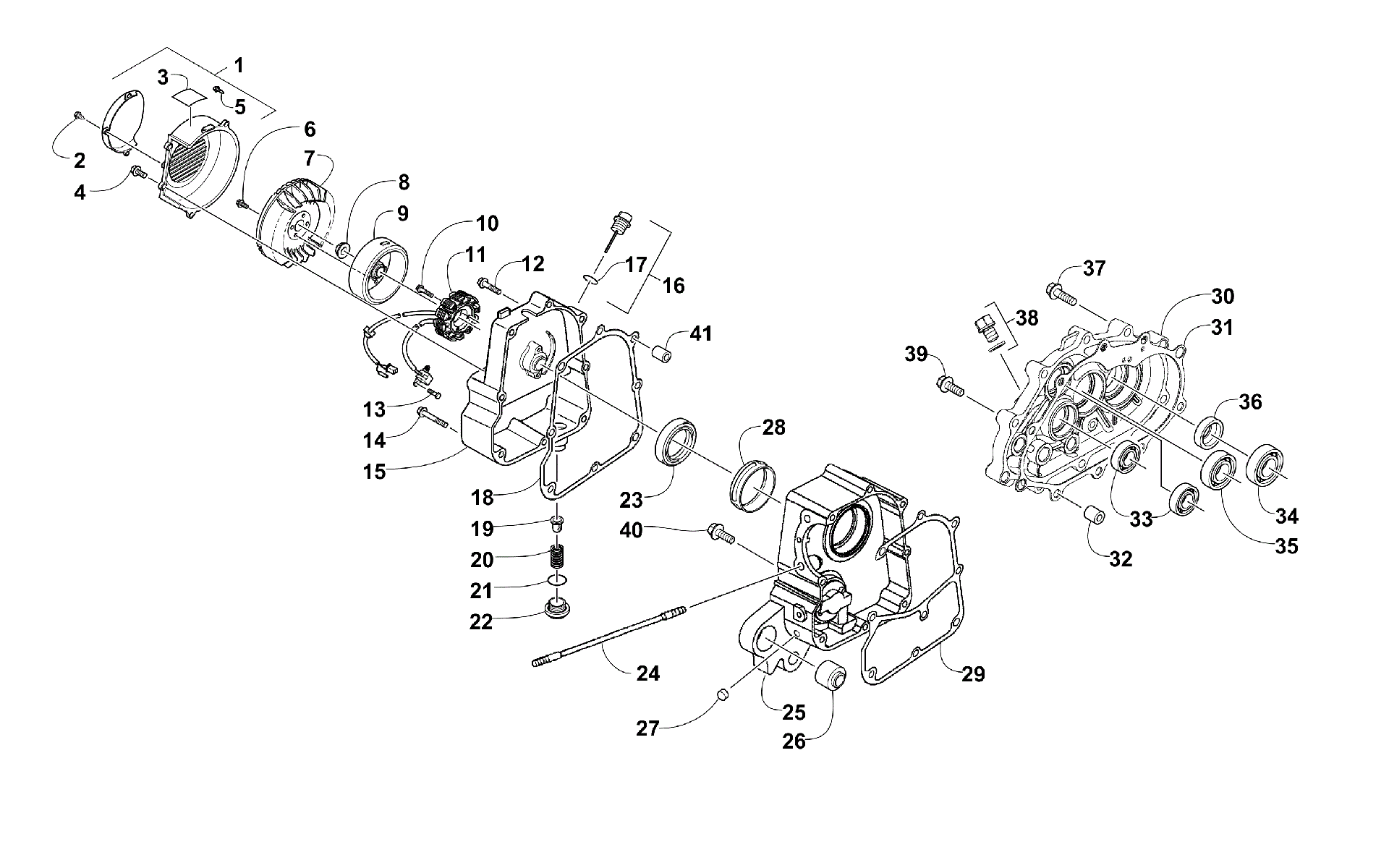

Схема узла правой половины картера и крышки [301220] для Белый [A2016KSB2BUST]
Схема
Детали
![Узел правой половины картера и крышки [301220]](/upload/schemas/633eb4d5baefb1.06461260.gif)
Номер
Наименование детали
Цена
1
COVER ASSY FAN art. 3305-910
По запросу
2
SCREW TAPPING 4*12 art. 3304-651
По запросу
3
DECAL,SHIFT art. 2411-052
По запросу
4
BOLT FLANGE SH 6*25 art. 3307-050
По запросу
5
SCREW TAPPING 5X16 (SQUARE HEAD) art. 3304-585
По запросу
6
BOLT FLANGE SH 6*16 art. 3307-061
По запросу
7
FAN COMP COOLING **(0) C.98.08.12. art. 3303-075
По запросу
8
NUT FLANGE 10MM art. 3307-058
По запросу
9
FLYWHEEL COMP **C.2003.08.14 (D402) (A) - D402 art. 3303-127
По запросу
9
FLYWHEEL COMP (D406) (B) - D406 art. 3303-414
По запросу
10
BOLT FLANGE SH 6*20 art. 3304-189
По запросу
11
STATOR COMP (D414) (B) - D414 art. 3305-256
По запросу
11
STATOR COMP (D402) (O) - D402 art. 3304-641
По запросу
11
STATOR COMP (D406) (A) - D406 art. 3305-254
По запросу
12
BOLT FLANGE 6X85 art. 3304-580
По запросу
13
BOLT HEX 5*12 (G) art. 3307-059
По запросу
14
BOLT FLANGE SH 6*100 art. 3307-200
По запросу
15
COVER R CRANKCASE **(0) C.2003.01.03 art. 3303-007
По запросу
16
GAUGE ASSY OIL LEVEL (inc. 17) art. 3303-050
По запросу
17
O-RING 18*3 art. 3304-102
По запросу
18
GASKET R COVER A art. 3303-012
По запросу
19
SCREEN OIL FILTER art. 3303-691
По запросу
20
SPG OIL FILTER SCREEN art. 3303-692
По запросу
21
O-RING 30.8MM art. 3304-096
По запросу
22
HOLE CAP TAPPET ADJUSTING **9000 C.97.09 art. 3303-021
По запросу
23
OIL SEAL 19.8*30*5 **9000-M2 art. 3303-296
По запросу
24
BOLT A STUD 8*182.5 art. 3303-247
По запросу
25
CRANK CASE SET RIGHT (inc. 26-28) art. 3303-400
По запросу
26
RUBBER BUSH ENG HANGER art. 3303-402
По запросу
27
CONE TYPE PLUG 6*7 art. 3304-065
По запросу
28
Insert Not Serviced Individually art. -N/A-
По запросу
29
GASKET CRANK CASE A art. 3303-003
По запросу
30
CASE,TRANSMISSION art. 3305-806
По запросу
31
GASKET,TRANSMISSION art. 3305-807
По запросу
32
PIN DOWEL 10*16 art. 3303-342
По запросу
33
BRG BALL RADIAL/6201 art. 3303-596
По запросу
34
BEARING,BALL art. 3305-821
По запросу
35
BRG BALL RADIAL 6302 art. 3304-909
По запросу
36
OIL SEAL 22X32X6 art. 3305-808
По запросу
37
BOLT FLANGE 8*40(G) art. 3305-513
По запросу
38
BOLT DRAIN PLUG SPECIAL art. 3304-052
По запросу
39
BOLT FLANGE 8*35 art. 3303-616
По запросу
40
BOLT FLANGE SH 6*45 art. 3303-387
По запросу
41
PIN DOWEL 8*14 art. 3303-341
По запросу
