модель 2016 года
- Модель DVX 90
- Код модели Белый [A2016KSB2BUST]

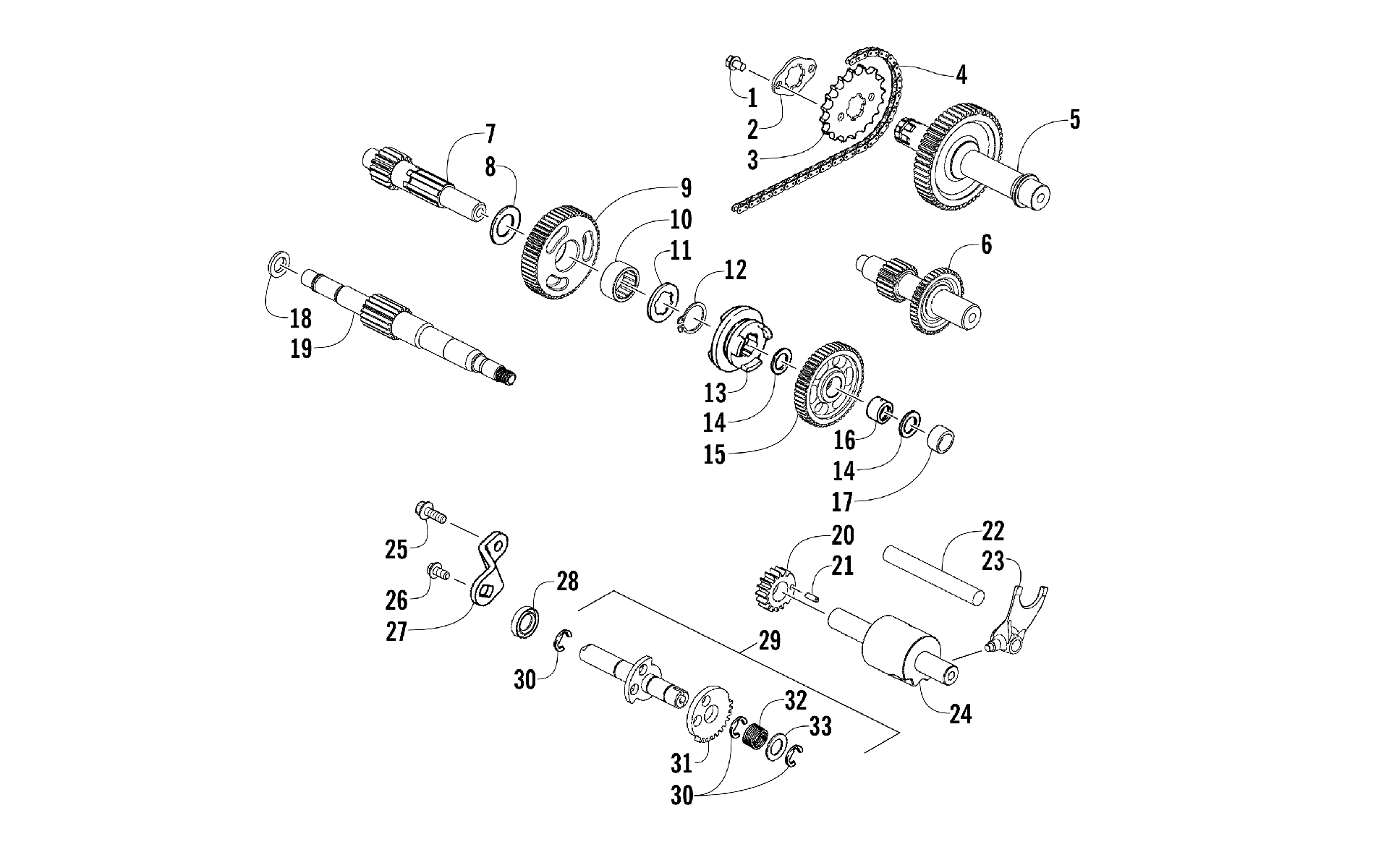

Схема трансмиссии ASSEMBLY [94232] для Белый [A2016KSB2BUST]
Схема
Детали
![Трансмиссия ASSEMBLY [94232]](/upload/schemas/633eba75577fc5.63287323.gif)
Номер
Наименование детали
Цена
1
BOLT HEX 6*10 (RB 3307-202)(replaces 3303-307) art. 3307-202
По запросу
2
PLATE A2 FIXING **6000 C.97.09.18. art. 3303-108
По запросу
3
SPROCKET,DRIVE art. 3305-814
По запросу
4
CHAIN,DRIVE (72L) art. 3305-820
По запросу
5
SHAFT, FINAL art. 3305-805
По запросу
6
SHAFT,COMP COUNTER art. 3305-822
По запросу
7
SHAFT,MAIN art. 3305-809
По запросу
8
WASHER THRUST 20MM art. 3304-042
По запросу
9
GEAR,REVERSE art. 3305-811
По запросу
10
BRG NEEDLE 20*26*16 art. 3304-074
По запросу
11
WASHER,SPLINE 20MM art. 3305-812
По запросу
12
CIR CLIP EX/20MM art. 3303-344
По запросу
13
GEAR, SELECT-SLIDING art. 3305-029
По запросу
14
WASHER THRUST 15MM art. 3303-275
По запросу
15
GEAR,FORWARD art. 3305-810
По запросу
16
BUSH 15MM art. 3305-024
По запросу
17
COLLAR 15*20*11 art. 3305-028
По запросу
18
WASHER SPEIAL 12MM art. 3303-588
По запросу
19
SHAFT,DRIVE art. 3305-813
По запросу
20
GEAR DRUM SHIFT art. 3306-008
По запросу
21
ROLLER 3.5X11.5 art. 3306-007
По запросу
22
SHAFT GEAR SHIFT FORK GUIDE art. 3304-513
По запросу
23
FORK,GEAR SHIFT art. 3305-815
По запросу
24
DRUM,GEAR SHIFT art. 3306-006
По запросу
25
BOLT FLANGE 8*28 art. 3304-176
По запросу
26
BOLT WASHER 6*12 art. 3304-652
По запросу
27
BRACKET,SHIFT GUIDE art. 3305-825
По запросу
28
OIL SEAL 14*24*5 art. 3304-900
По запросу
29
SPINDLE ASSY,DRUM SHIFT (inc. 30-33) art. 3305-817
По запросу
30
E RING 12 art. 3304-153
По запросу
31
GEAR CHANGE HANDLE art. 3303-815
По запросу
32
SPRING,GEAR SHIFT RETURN art. 3305-818
По запросу
33
WASHER THRUST 14*28*2 art. 3304-036
По запросу
