модель 2016 года
- Модель DVX 90
- Код модели Белый [A2016KSB2BUST]

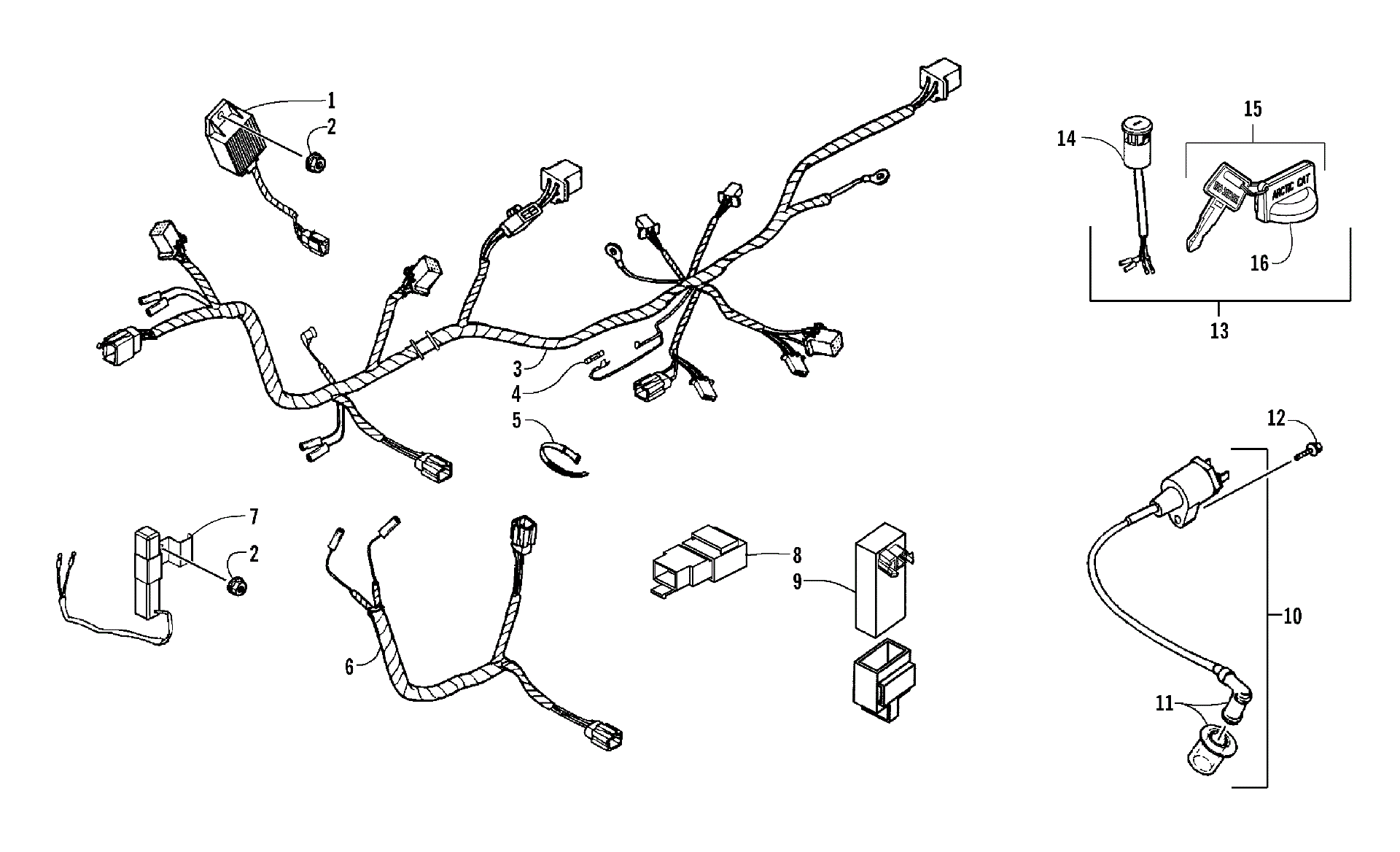

Схема узла электрооборудования и жгута проводов [94240] для Белый [A2016KSB2BUST]
Схема
Детали
![Узел электрооборудования и жгута проводов [94240]](/upload/schemas/633ea2fc1d8421.50399784.gif)
Номер
Наименование детали
Цена
1
REG REC COMP art. 3303-132
По запросу
2
Nut, Flange art. 3304-654
По запросу
3
HARNESS WIRE (010 90 DVX) (inc. 4) art. 3306-119
По запросу
4
FUSE A7 art. 3303-399
По запросу
5
BAND OIL HANDLE art. 3303-289
По запросу
6
SUB CORD art. 3306-002
По запросу
7
RESISTOR COMP art. 3303-142
По запросу
8
RELAY COMP START **(2) C.2001.10.09 art. 3303-143
По запросу
9
UNIT ASSY CDI art. 3305-861
По запросу
10
COIL ASSY IGN (inc. 11) art. 3303-125
По запросу
11
CAP ASSY NOISE SUPPRESOR **(0) C.00.09. art. 3303-126
По запросу
12
BOLT FLANGE 5*22 **GK8 C.98.03.19. art. 3303-252
По запросу
13
Switch, Ignition - Assembly (inc. 14-16) art. 3306-147
По запросу
14
Switch, Ignition Not a Service Part art. -N/A-
По запросу
15
KEY COMP(CUT LEFT SIDE) (RB 3307-105)(replaces 3304-521) art. 3307-105
По запросу
15
KEY COMP / TJ / R CUT art. 3307-104
По запросу
16
KEY COVER-ARCTIC CAT(replaces 3304-522) art. 3308-061
По запросу
