модель 2016 года
- Модель DVX 90
- Код модели Белый [A2016KSB2BUST]

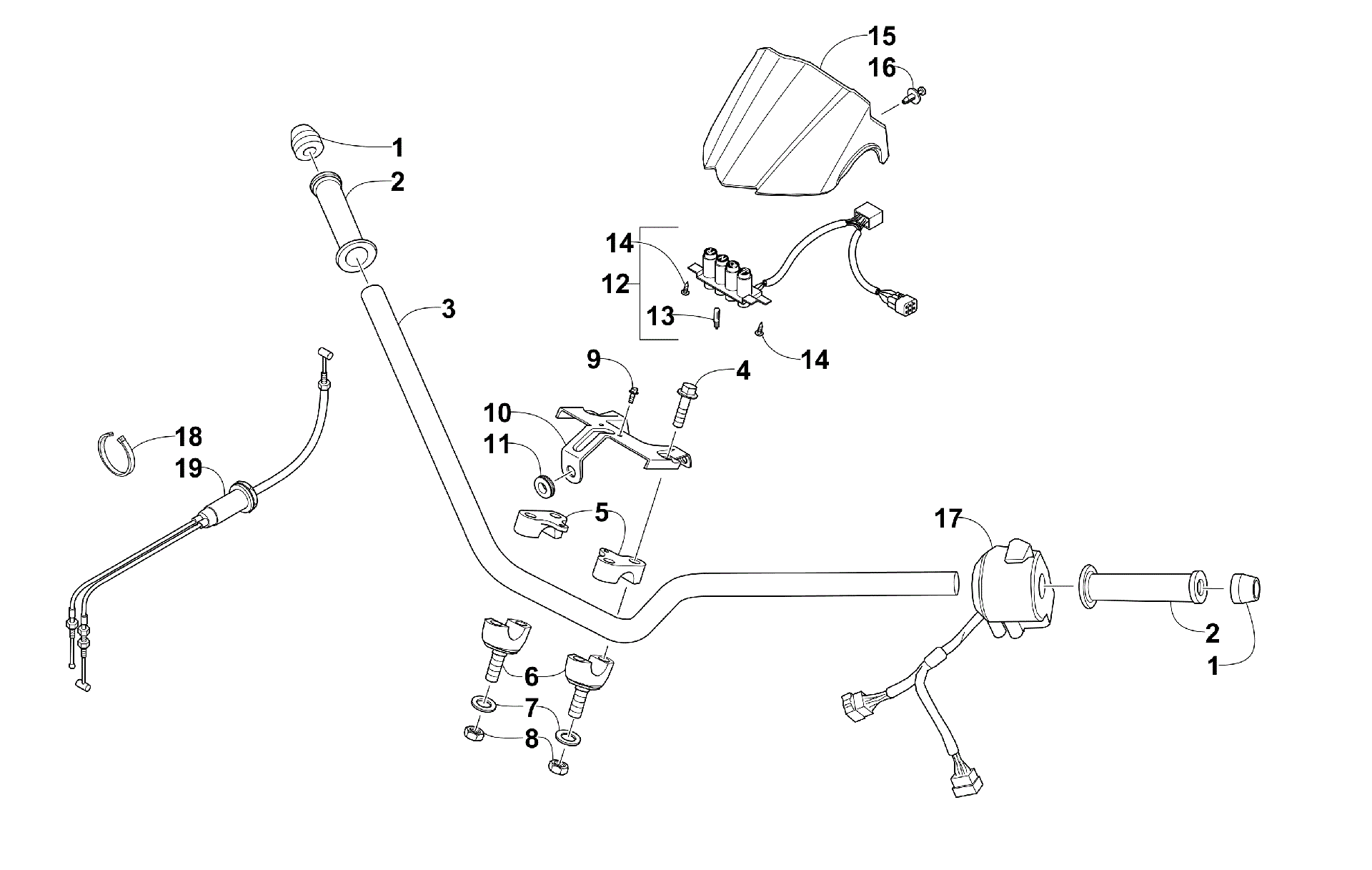

Схема узла руля и органов управления [300503] для Белый [A2016KSB2BUST]
Схема
Детали
![Узел руля и органов управления [300503]](/upload/schemas/633ead53f39a10.19480422.gif)
Номер
Наименование детали
Цена
1
END STRG HANDLE **9110 C.97.02.01 art. 3303-196
По запросу
2
GRIP,HANDLE-4040 SPEC art. 3305-905
По запросу
3
HANDLE PIPE STRG art. 3307-103
По запросу
4
BOLT SOCKET 6*25 (RB 3307-113)(replaces 3303-398) art. 3307-113
По запросу
5
HOLDER L HANDLE PIPE art. 3303-198
По запросу
5
HOLDER R HANDLE PIPE art. 3303-197
По запросу
6
HOLDER UNDER HANDLE PIPE art. 3303-199
По запросу
7
WASHER PLAIN 10MM art. 3304-136
По запросу
8
NUT U 10MM (GOLDEN) art. 3306-219
По запросу
9
BOLT FLANGE 6*12 art. 3304-553
По запросу
10
STAY HANDLE COVER (inc. 11) art. 3305-575
По запросу
11
RUBBER TAIL LIGHT art. 3303-239
По запросу
12
Pilot Lamp - Assembly (inc. 13) art. 3305-833
По запросу
13
BULB WEDGE BASE T5 art. 3304-284
По запросу
14
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
15
COVER HANDLE (BLACK) art. 3303-436
По запросу
16
CLIP MUDGUARD art. 3303-592
По запросу
17
SW ASSY LH HANDLE COMP art. 3305-516
По запросу
18
BAND OIL HANDLE art. 3303-289
По запросу
19
THROTTLE CABLE/CAP-ASSEMBLY art. 1502-096
По запросу
