модель 2016 года
- Модель DVX 90
- Код модели Белый [A2016KSB2BUST]

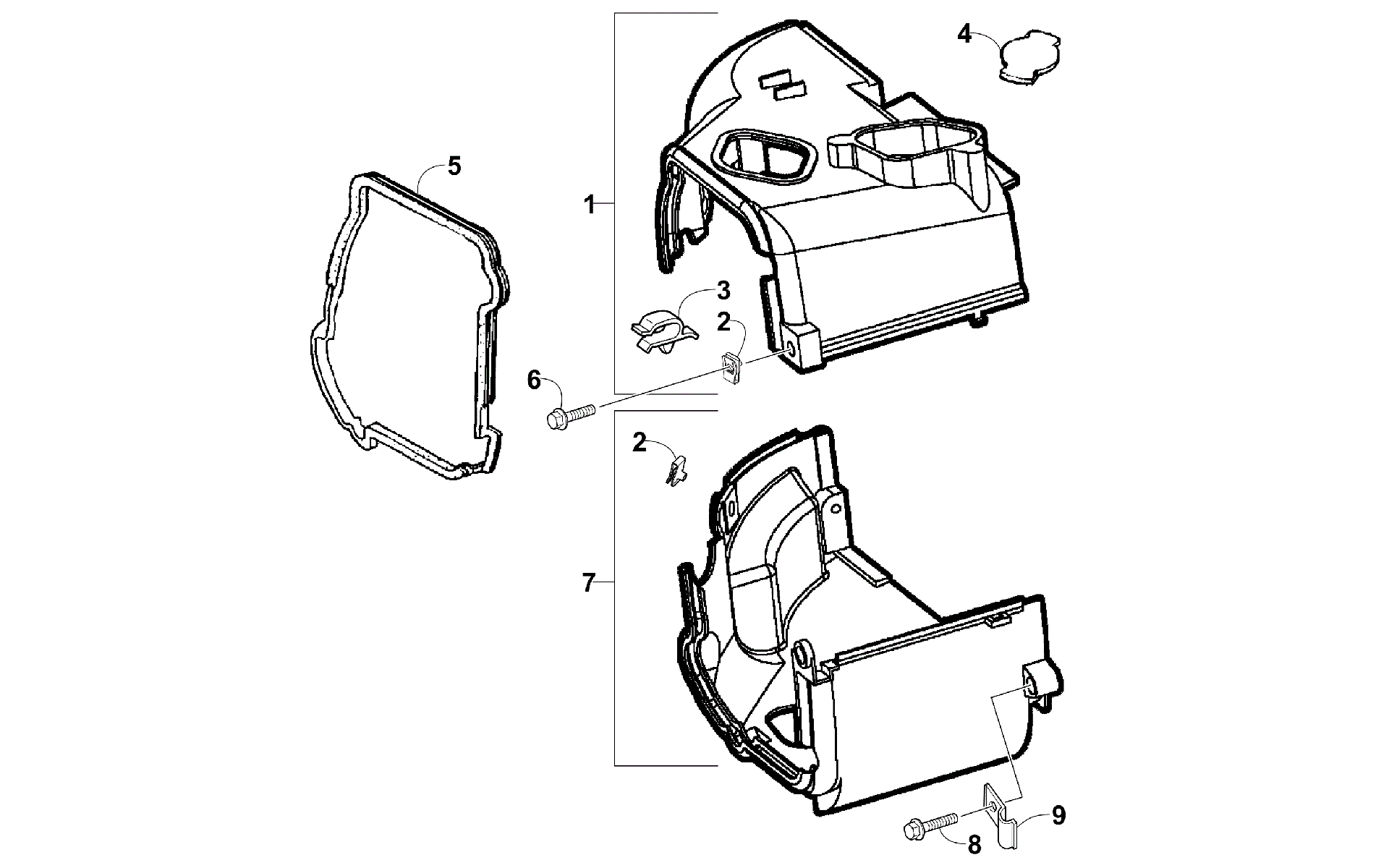

Схема узла кожуха двигателя [90960] для Белый [A2016KSB2BUST]
Схема
Детали
![Узел кожуха двигателя [90960]](/upload/schemas/633ea3f7e2fae1.92308057.gif)
Номер
Наименование детали
Цена
1
SHROUD ASSY B (inc. one No. 2 and 3-4) art. 3305-803
По запросу
2
NUT CLIP 6MM **0000 C.97.07.26. art. 3303-267
По запросу
3
CLIP VACUUM TUBE art. 3305-804
По запросу
4
GROMMET SHROUD B art. 3303-408
По запросу
5
SEAL SHROUD art. 3303-077
По запросу
6
BOLT FLANGE 6*16MM(replaces 3303-382) art. 3307-061
По запросу
7
SHROUD ASSY A (inc. one No. 2) art. 3303-078
По запросу
8
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
9
CLAMPER CARB DRAIN TUBE art. 3304-640
По запросу
