модель 2016 года
- Модель DVX 90
- Код модели Белый [A2016KSB2BUST]

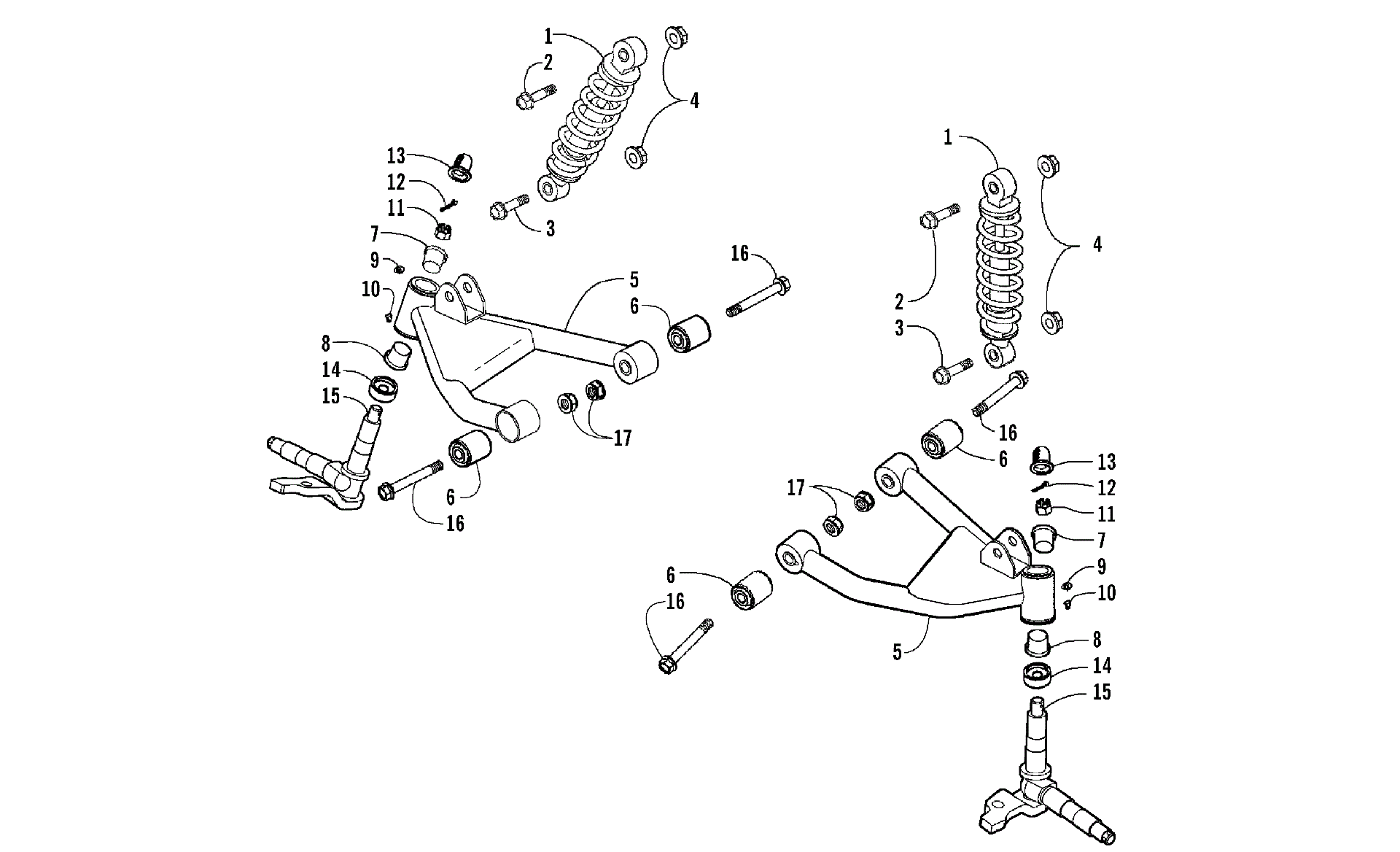

Схема узла передней подвески [301239] для Белый [A2016KSB2BUST]
Схема
Детали
![Узел передней подвески [301239]](/upload/schemas/633ea98eecb624.08770364.gif)
Номер
Наименование детали
Цена
1
Shock/Spring Assembly - Orange art. 3306-393
По запросу
2
BOLT FLANGE 10*40 art. 3307-068
По запросу
3
BOLT HEX 10*40 art. 3303-309
По запросу
4
NUT FLANGE 10MM (RB 3307-058)(replaces 3303-333) art. 3307-058
По запросу
5
Arm, Swing - Left (inc. 6-10)(replaces 3305-995) art. 3305-453
По запросу
5
Arm, Swing - Right (inc. 6-10) art. 3305-994
По запросу
6
BUSH SWING ARM art. 3303-216
По запросу
7
BUSH SWING ARM UP art. 3303-218
По запросу
8
BUSH SWING ARM BOTTOM art. 3303-217
По запросу
9
Fitting, Grease art. 3303-393
По запросу
10
Cap, Grease Fitting art. 3303-394
По запросу
11
NUT FLANGE CASTLE 10MM art. 3303-329
По запросу
12
PIN SPLIT 2.0*20 art. 3303-337
По запросу
13
CAP SWING ARM art. 3303-219
По запросу
14
SEAL SWING ARM art. 3303-220
По запросу
15
SHAFT L STEERING art. 3303-180
По запросу
15
SHAFT R STEERING art. 3303-178
По запросу
16
BOLT FLANGE 10*50 art. 3304-595
По запросу
17
NUT U 10MM art. 3304-031
По запросу
