модель 2004 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]

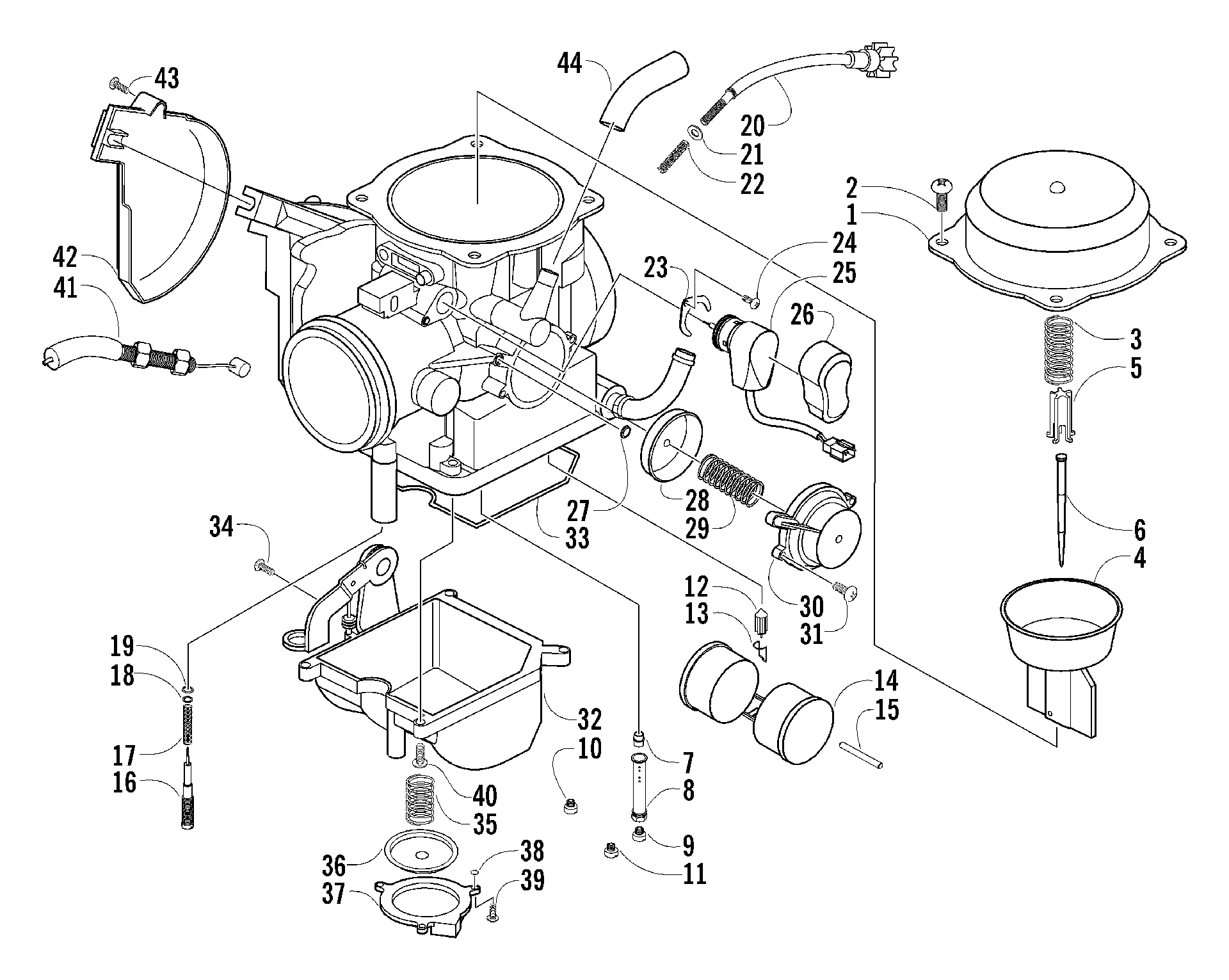

Схема карбюратора [78591] для 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]
Схема
Детали
![Карбюратор [78591]](/upload/schemas/633d2aea2d0105.48944489.gif)
Номер
Наименование детали
Цена
0
Карбюратор Arctic Cat art. 0470-471
По запросу
1
COVER, TOP art. 5507-001
По запросу
2
SCREW, TOP COVER art. 5507-002
По запросу
3
Пружина Arctic Cat art. 5507-066
от 578 ₽
4
Мембрана карбюратора Arctic Cat art. 5507-099
от 15 900 ₽
5
Пружина Arctic Cat art. 5507-005
По запросу
6
JET NEEDLE art. 5507-100
По запросу
7
NEEDLE JET art. 5507-007
По запросу
8
HOLDER, NEEDLE- JET art. 5507-047
По запросу
9
MAIN JET 150 art. 5507-009
По запросу
9
MAIN JET 148 art. 5507-041
По запросу
9
MAIN JET 142 art. 5507-043
По запросу
9
MAIN JET 140 art. 5507-044
По запросу
10
JET, SLOW #40 art. 5507-070
По запросу
11
STARTER/MAIN JET 85 art. 5507-112
По запросу
12
FLOAT VALVE SET (inc. 13) art. 5507-107
По запросу
13
Clip art. -N/A-
По запросу
14
Поплавок Arctic Cat art. 5507-039
от 3 119 ₽
15
Pin, Float art. -N/A-
По запросу
16
PILOT SCREW SET (inc. 17-19) art. 5507-111
По запросу
17
Spring art. -N/A-
По запросу
18
Washer art. -N/A-
По запросу
19
O-Ring art. -N/A-
По запросу
20
STOP SCREW COMP. art. 5507-027
По запросу
21
WASHER art. 5507-028
По запросу
22
SPRING art. 5507-029
По запросу
23
PLATE art. 5507-115
По запросу
24
SCREW art. 5507-117
По запросу
25
Choke, Electric art. 5507-113
По запросу
26
COVER art. 5507-114
По запросу
27
U-RING art. 5507-102
По запросу
28
DIAPHRAGM ASSY art. 5507-116
По запросу
29
COIL SPRING art. 5507-104
По запросу
30
Cover art. 5507-105
По запросу
31
SCREW art. 5507-106
По запросу
32
Chamber, Float - Assembly (inc. 33-39) art. 5507-065
По запросу
33
O-RING, FLOAT CHAMBER art. 5507-067
По запросу
34
SCREW, DRAIN art. 5507-050
По запросу
35
SPRING art. 5507-032
По запросу
36
Diaphragm art. 5507-197
По запросу
37
Housing, Pump art. -N/A-
По запросу
38
U RING art. 5507-034
По запросу
39
SCREW art. 5507-035
По запросу
40
SCREW art. 5507-017
По запросу
41
Трос газа Arctic Cat art. 0487-049
от 5 975 ₽
42
COVER art. 5507-036
По запросу
43
SCREW(TOP COVER) art. 5507-037
По запросу
44
HOSE,VENT-CARBURATOR art. 0410-056
По запросу
