модель 2004 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]

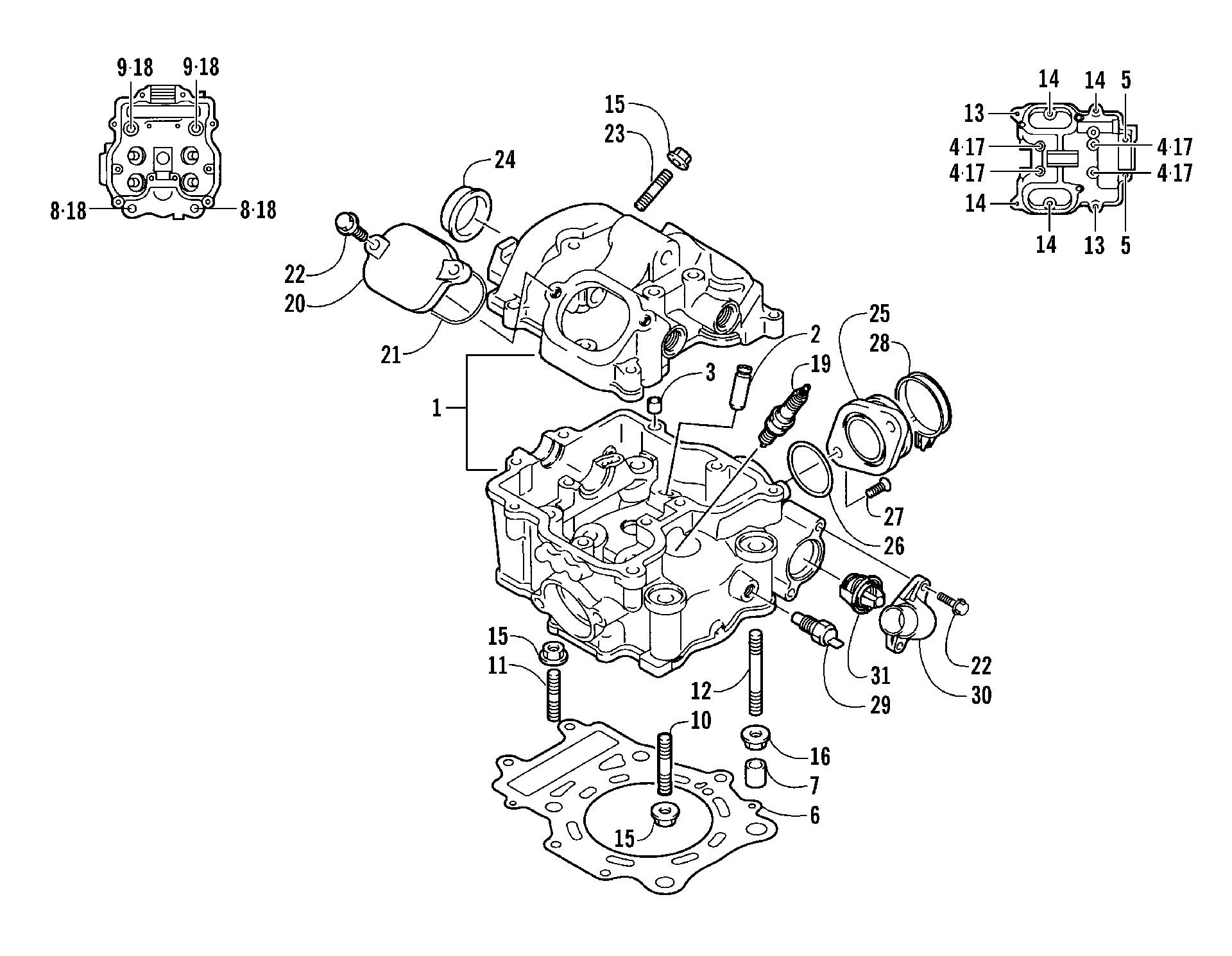

Схема головки блока цилиндров ASSEMBLY [60201] для 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]
Схема
Детали
![Головка блока цилиндров ASSEMBLY [60201]](/upload/schemas/633d3fde29eef5.89984666.gif)
Номер
Наименование детали
Цена
0
PLUG,16MM Not Illustrated art. 3402-048
По запросу
1
HEAD ASSY, CYLINDER(400,454 ATV) (inc. 2-5) art. 3402-098
По запросу
2
GUIDE, VALVE art. 3402-099
По запросу
3
PIN,ALIGNMENT,8MM art. 3423-043
По запросу
4
BOLT, 6X55 art. 3423-006
По запросу
5
Bolt art. 3007-395
По запросу
6
Прокладка ГБЦ Arctic Cat art. 3402-362
По запросу
7
PIN, CYLINDER HEAD KNOCK(ALIGMENT) art. 3423-088
По запросу
8
BOLT, L:190,10MM art. 3423-015
По запросу
9
BOLT, L:200,10MM art. 3423-016
По запросу
10
Bolt, Stud art. 3007-480
По запросу
11
BOLT,STUD art. 3423-864
По запросу
12
BOLT,STUD art. 3423-862
По запросу
13
Bolt, Oil Pan art. 3007-505
По запросу
14
Bolt art. 3007-380
По запросу
15
Nut art. 3007-373
По запросу
16
Nut art. 3007-390
По запросу
17
Gasket art. 3003-290
По запросу
18
GASKET, HEAD NUT,10MM art. 3402-010
По запросу
19
свеча art. 0217-632
По запросу
20
Cap, Inspection art. 3402-100
По запросу
21
O RING, INSPECTION CAP art. 3402-101
По запросу
22
Bolt art. 3007-409
По запросу
23
BOLT,STUD art. 3423-383
По запросу
24
PLUG, CYLINDER HEAD,25MM art. 3402-035
По запросу
25
PIPE, INTAKE (inc. 26) art. 3402-706
По запросу
26
Кольцо уплотнительное Arctic Cat art. 3423-353
от 1 292 ₽
27
BOLT,6X16 art. 3423-347
По запросу
28
Clamp, Hose art. 0423-317
По запросу
29
SWITCH ASSY,WATER TEMP art. 3530-045
По запросу
30
COVER, THERMOSTAT art. 3413-004
По запросу
31
THERMOSTAT, WATER art. 3413-012
По запросу
