модель 2004 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]

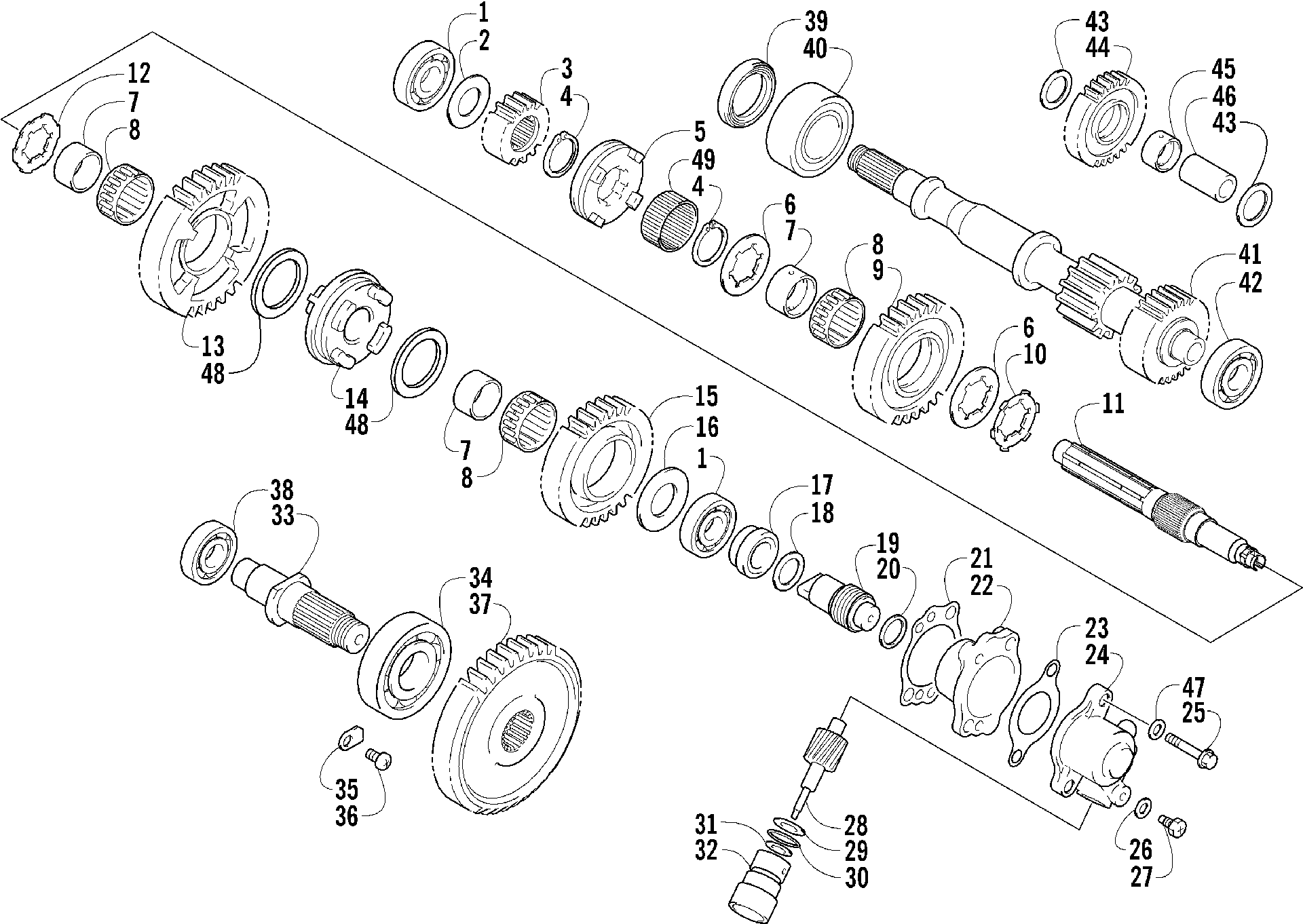

Схема узла вторичной передачи [78640] для 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]
Схема
Детали
![Узел вторичной передачи [78640]](/upload/schemas/633d71852ed278.54915792.gif)
Номер
Наименование детали
Цена
1
BALL BEARING,M20X52X15 art. 3402-045
По запросу
2
WASHER,M20X34X1 art. 3402-381
По запросу
3
GEAR, SUB T/M DRIVE NO.2 (NT:16) art. 3402-497
По запросу
4
CIRCLIP,M25 art. 3423-066
По запросу
5
DOG, REVERSE GEAR art. 3402-821
По запросу
6
WASHER,LOCK,25MM art. 3423-263
По запросу
7
Bushing art. 3402-494
По запросу
8
BEARING, SUB T/M & REV GEAR (M30X35X12) art. 3402-498
По запросу
9
GEAR, REVERSE DRIVEN art. 3402-822
По запросу
10
WASHER,LOCK,25MM art. 3423-266
По запросу
11
Countershaft art. 3402-820
По запросу
12
WASHER,LOCK,25MM art. 3423-262
По запросу
13
Gear, Driven Low art. 3402-668
По запросу
14
DOG, SLIDING art. 3402-824
По запросу
15
GEAR, SUB T/M DRIVEN HI art. 3402-733
По запросу
16
WASHER, DRIVE GEAR art. 3423-412
По запросу
17
SPACER, ODOMETER DRIVE GEAR art. 1402-217
По запросу
18
WASHER, ODOMETER DRIVE GEAR, R-M17X24 art. 3423-146
По запросу
19
GEAR, DRIVE art. 3402-508
По запросу
20
WASHER, ODOMETER DRIVE GEAR-M15X20 art. 3423-145
По запросу
21
GASKET, ODOMETER GEAR art. 3446-289
По запросу
22
JOINT, ODOMETER GEAR art. 3446-288
По запросу
23
GASKET,ODOMETER GEAR SLV art. 3446-244
По запросу
24
HOUSING, ODOMETER GEAR art. 3446-057
По запросу
25
Bolt, Oil Pan art. 3007-505
По запросу
26
Washer, Driven art. 3402-009
По запросу
27
BOLT,6X10 art. 3423-792
По запросу
28
GEAR, DRIVEN (NT:15) art. 3402-509
По запросу
29
WASHER, ODOMETER DRIVEN GEAR-M8X15 art. 3423-144
По запросу
30
Прокладка одометра Arctic Cat art. 3423-056
от 473 ₽
31
OIL SEAL,M5 art. 3402-077
По запросу
32
SLEEVE, ODOMETER DRIVEN GEAR art. 3446-058
По запросу
33
SHAFT, SUB T/M OUTPUT art. 3402-835
По запросу
34
BEARING, OUTPUT SHAFT art. 3402-502
По запросу
35
RETAINER, BEARING art. 3446-031
По запросу
36
SCREW art. 3423-435
По запросу
37
Gear, Driven NO. 2 art. 3402-534
По запросу
38
BEARING, OUTPUT SHAFT art. 3402-735
По запросу
39
SEAL, DRIVE SHAFT (M30X44X7) art. 3402-537
По запросу
40
BEARING, DRIVE SHAFT RH (M30X62X23.8) art. 3402-499
По запросу
41
SHAFT,DRIVE art. 3402-731
По запросу
42
Bearing, Crankshaft LH, M20X47X14 art. 3003-261
По запросу
43
SHIM,20MM art. 3402-195
По запросу
44
GEAR,REVERSE IDLE art. 3402-503
По запросу
45
Bushing, Reverse Idle Gear art. 3446-103
По запросу
46
SHAFT, REVERSE IDLE art. 3402-507
По запросу
47
Gasket art. 3003-290
По запросу
48
WASHER, DRIVEN GEAR art. 3423-554
По запросу
49
SPACER, REVERSE SELECT art. 3402-825
По запросу
