модель 2004 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]

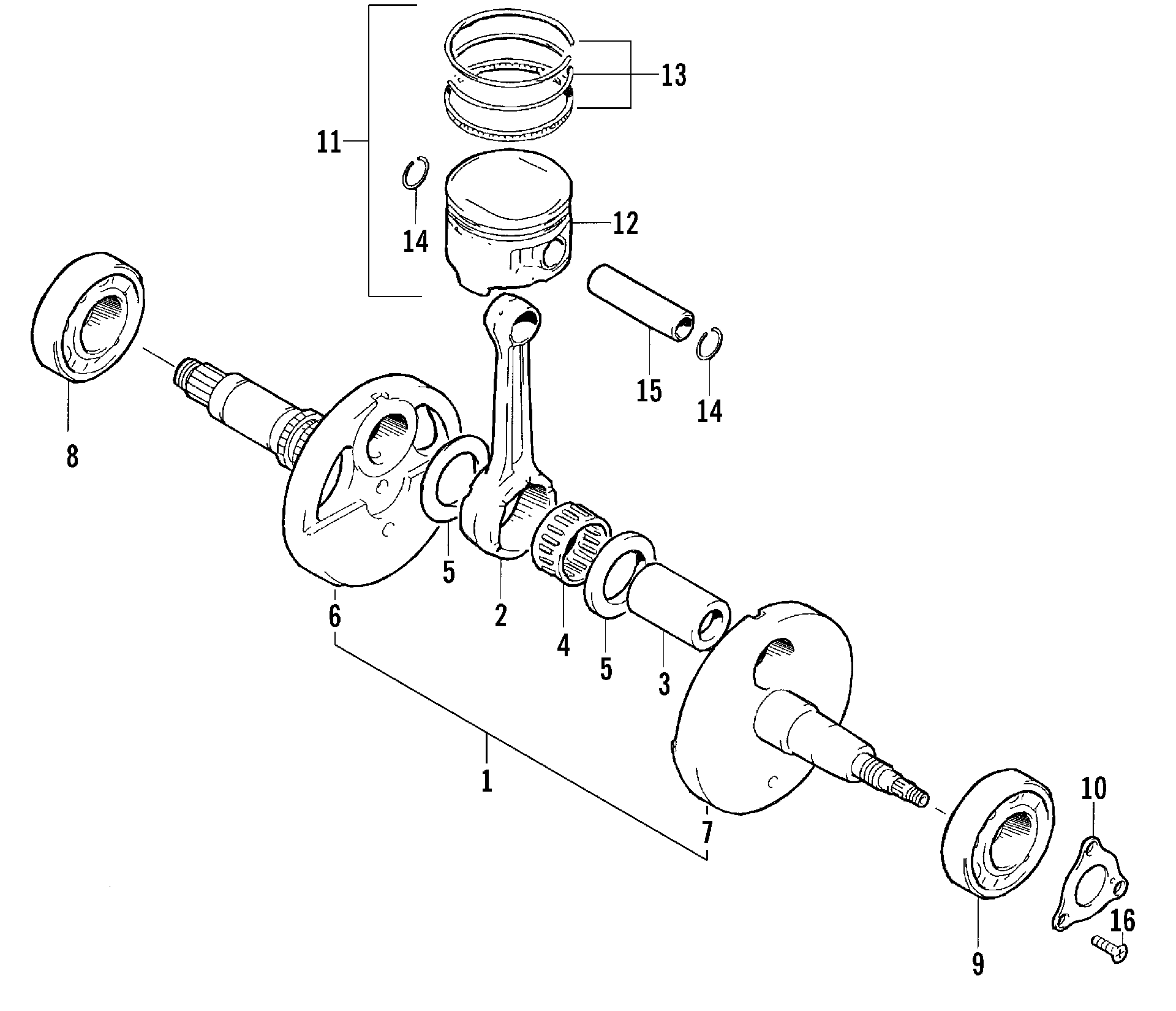

Схема коленчатого вала ASSEMBLY [89195] для 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]
Схема
Детали
![Коленчатый вал ASSEMBLY [89195]](/upload/schemas/633d3b527848f0.55454916.gif)
Номер
Наименование детали
Цена
1
Коленвал Arctic Cat art. 3403-018
По запросу
2
Шатун Arctic Cat art. 3402-376
По запросу
3
PIN,CRANK art. 3402-377
По запросу
4
BEARING (37X47X24.8) art. 3402-717
По запросу
5
WASHER,M37X55X1 art. 3423-351
По запросу
6
Crankshaft - Right art. 3403-025
По запросу
7
CRANKSHAFT,LEFT art. 3402-705
По запросу
8
BEARING,BALL, M40X80X18 art. 3402-058
По запросу
9
BALL BEARING ,M35X80X21 art. 3402-054
По запросу
10
RETAINER, OIL SEAL art. 3402-188
По запросу
11
Piston Set (inc. 12-14) art. 3402-788
По запросу
12
PISTON art. 3402-719
По запросу
13
Поршневые кольца Arctic Cat art. 3402-720
По запросу
14
Стопорное кольцо поршневого пальца Arctic Cat art. 3423-344
По запросу
15
Поршневой палец Arctic Cat art. 3402-375
от 5 775 ₽
16
SCREW, 6X12 art. 3423-018
По запросу
