модель 2004 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]

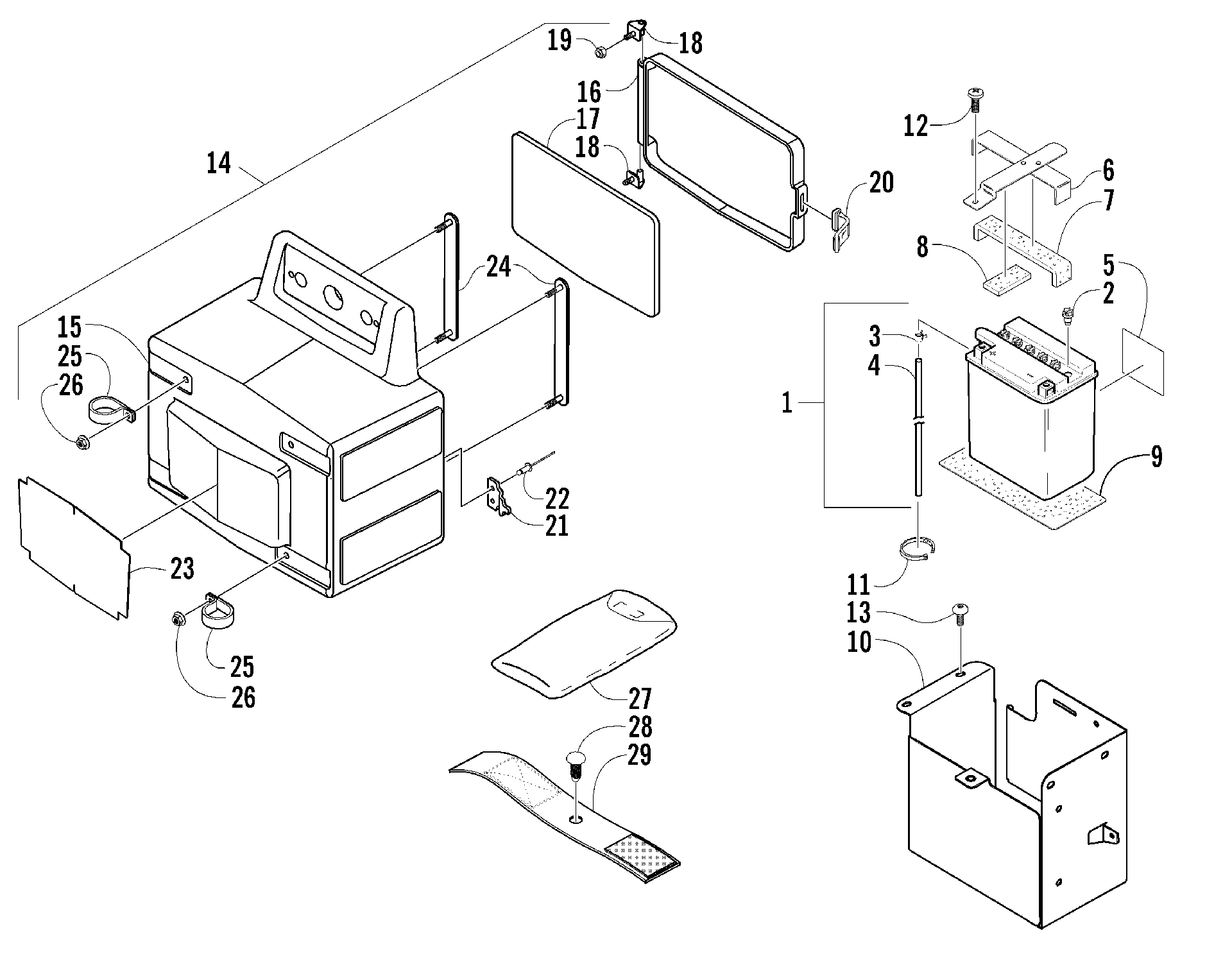

Схема sTORAGE BOX и аккумулятор узел [78709] для 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]
Схема
Детали
![STORAGE BOX и аккумулятор узел [78709]](/upload/schemas/633d7b74b6d5e0.28562984.gif)
Номер
Наименование детали
Цена
1
Battery Assembly (inc. 2-5) art. 0745-045
По запросу
2
Cap, Battery art. 0645-045
По запросу
3
Clamp, Hose art. 0645-152
По запросу
4
Hose, Battery art. 0645-263
По запросу
5
Decal, Warning art. 0645-151
По запросу
6
STRAP,BATTERY-W/PAD (inc. 7-8) art. 0506-877
По запросу
7
PAD,FOAM-PSA BACK (1X4.25) art. 1406-266
По запросу
8
PAD,FOAM-PSA BACK (1X2.25) art. 1406-265
По запросу
9
PAD,BATTERY-LOWER art. 1406-219
По запросу
10
BOX,BATTERY-BLACK art. 1506-365
По запросу
11
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
12
Screw, Machine art. 8477-610
По запросу
13
Винт Arctic Cat art. 8477-616
от 110 ₽
14
Box, Storage - Assembly (inc. 15-22) art. 0506-943
По запросу
15
BOX, STORAGE art. 1406-209
По запросу
16
LID,STORAGE BOX art. 1406-218
По запросу
17
SEAL,LID-STORAGE BOX art. 1406-211
По запросу
18
Hinge art. 0506-674
По запросу
19
NUT,HEX-FLG M5X0.8 CL8 Z&Y art. 8424-502
По запросу
20
Strap, Hatch art. 1406-134
По запросу
21
BRACKET,LATCH art. 1406-210
По запросу
22
Rivet art. 0623-685
По запросу
23
BRACKET,TOOLBOX MTG-WELDMENT art. 0506-944
По запросу
24
CLAMP,TUBE-1.125"(ARDEN COV 1909 ZI) art. 0423-403
По запросу
25
Гайка Arctic Cat art. 8424-602
от 110 ₽
26
SHIELD, HEAT - TOOL BOX art. 1406-260
По запросу
27
KIT, TOOL art. 0444-122
По запросу
28
DART CLIP art. 0423-478
По запросу
29
STRAP,TOOL art. 0406-379
По запросу
