модель 2004 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]

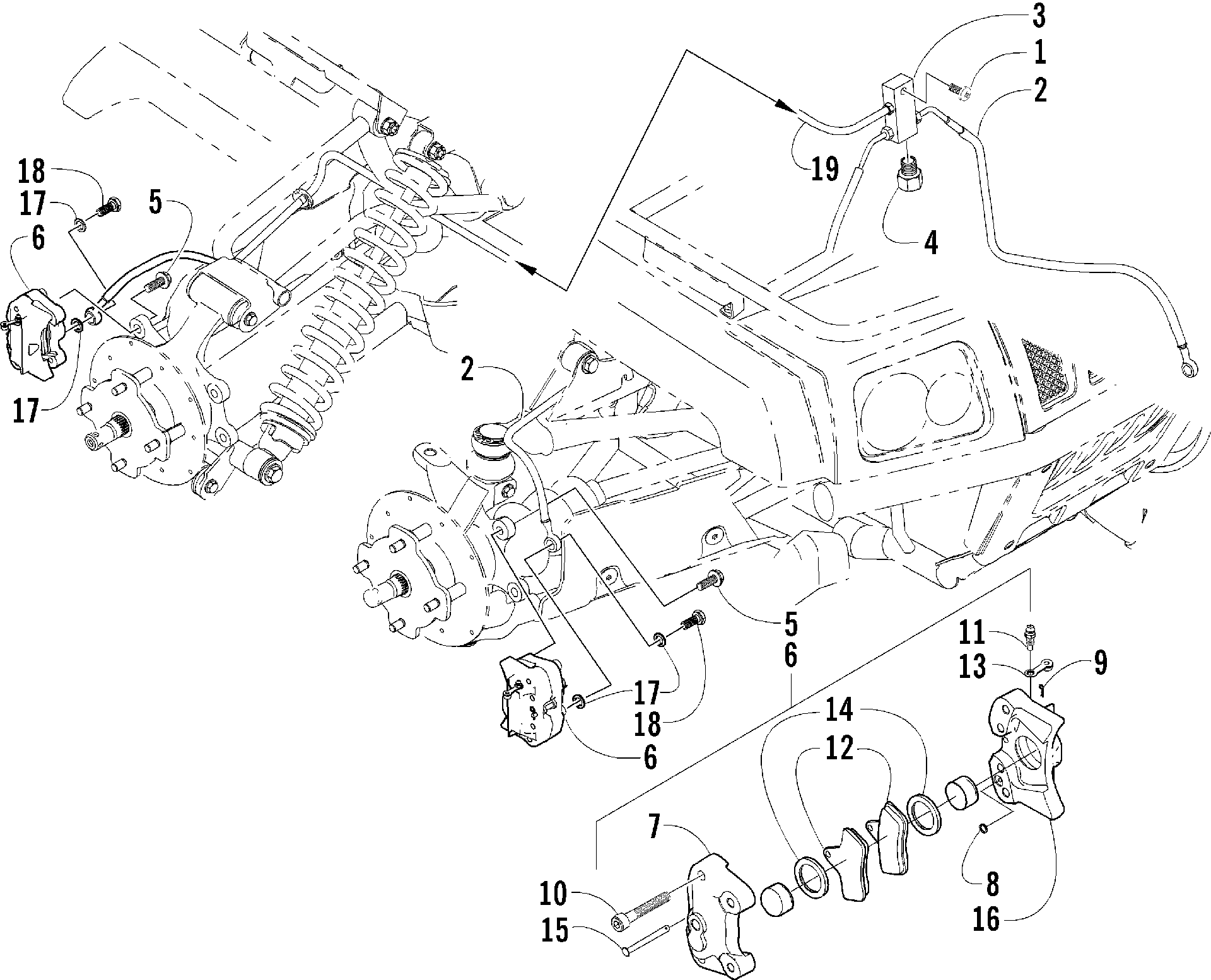

Схема Hydraulic тормоза ASSEMBLY [78646] для 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]
Схема
Детали
![Hydraulic тормоз ASSEMBLY [78646]](/upload/schemas/633d55f10b3d33.74047716.gif)
Номер
Наименование детали
Цена
1
Screw, Machine art. 8476-625
от 160 ₽
2
HOSE,BRAKE-FRONT art. 0402-961
По запросу
3
Hose, Brake - Assembly - Rectangular art. 1402-086
По запросу
4
PLUG, FLARE-3/8-24 art. 1402-031
По запросу
5
Болт Arctic Cat art. 8408-825
По запросу
6
Тормозной суппорт Arctic Cat art. 2502-575
от 19 047 ₽
Аналог
7 000 ₽
Требуется 2 шт.
Подписаться
6
Тормозной суппорт Arctic Cat art. 2502-574
По запросу
7
Housing, Caliper Not a Service Part art. -N/A-
По запросу
8
O-RING, HYD BRAKE CALIPER art. 0402-490
По запросу
9
PIN, COTTER -1/16" X 1/2" art. 0423-495
По запросу
10
SCREW, CAP-HSH-HYD BRAKE(OL) art. 0402-492
По запросу
11
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
12
Колодка тормозная (1шт.) Arctic Cat art. 0402-882
от 2 200 ₽
13
CAP,BLEEDER FITTING - HYD BRAKE art. 0402-493
По запросу
14
O RING-SQUARE art. 0402-980
По запросу
15
PIN,HYD BRAKE CALIPER-(OL) art. 0402-495
По запросу
16
Housing, Caliper Not a Service Part art. -N/A-
По запросу
17
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
18
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
19
HOSE,REAR BRAKE-TBX/TRV art. 1402-205
По запросу
