модель 2004 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]

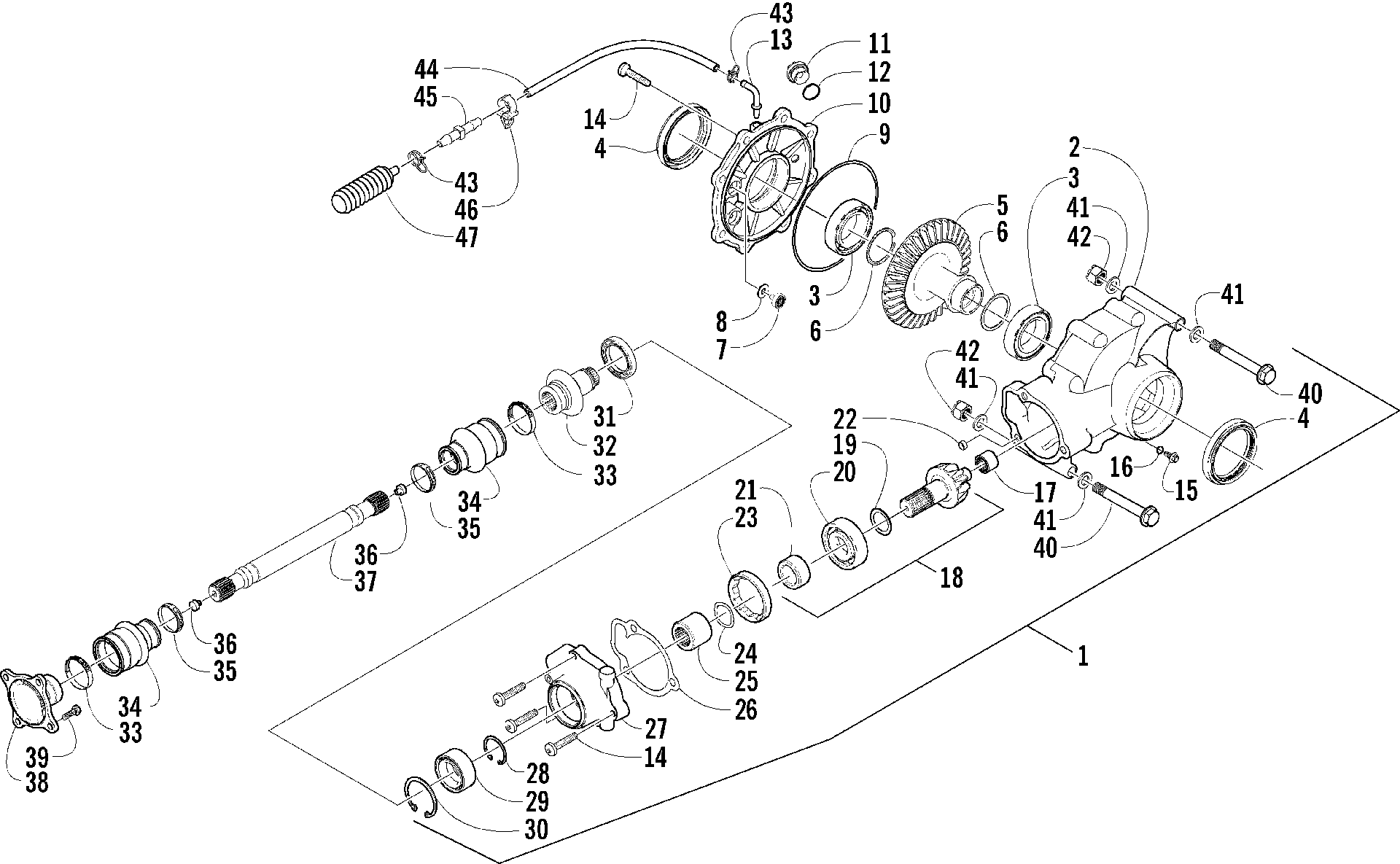

Схема узла заднего редуктора [78638] для 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]
Схема
Детали
![Узел заднего редуктора [78638]](/upload/schemas/633d62f8af1256.11479779.gif)
Номер
Наименование детали
Цена
1
GEARCASE, REAR (3.6) - ASSY (inc. 2-32) art. 0502-453
По запросу
2
Housing, Gearcase art. 0502-352
По запросу
3
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 2 шт.
4
Сальник редуктора Arctic Cat art. 2402-150
от 1 292 ₽
Аналог
Ремкомплект сальников редуктора Arctic Cat
art. 0935-0471
2 530 ₽
Требуется 2 шт.
Подписаться
Аналог
Сальники заднего редуктора Arctic Cat, All Balls Racing
art. 25-2072-5
3 210 ₽
Требуется 2 шт.
Аналог
13 870 ₽
Требуется 2 шт.
5
GEAR,RING-RR (36T-IS) art. 0402-965
По запросу
6
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
6
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
6
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
6
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
6
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
7
BUTTON,THRUST art. 0402-326
По запросу
8
SHIM,6.3X18X1.3 art. 0402-429
По запросу
8
SHIM,6.3X18X1.4 art. 0402-430
По запросу
8
SHIM,6.3X18X1.5 art. 0402-431
По запросу
8
SHIM,6.3X18X1.6 art. 0402-432
По запросу
8
SHIM,6.3X18X1.7 art. 0402-433
По запросу
9
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
10
COVER,GEARCASE-MACH art. 0502-346
По запросу
11
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
12
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
13
BARB, 90 DEGREE art. 1402-102
По запросу
14
Screw, Self-Tapping art. 0423-118
По запросу
15
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
16
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
17
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 13 870 ₽
Аналог
13 870 ₽
Требуется 1 шт.
18
GEAR,PINION (10T) SUB-ASSY (inc. 19-21) art. 0502-123
По запросу
19
SHIM,25.7X34.9X1.7 art. 0402-428
По запросу
19
SHIM,25.7X34.9X1.6 art. 0402-427
По запросу
19
SHIM,25.7X34.9X1.5 art. 0402-426
По запросу
19
SHIM,25.7X34.9X1.4 art. 0402-425
По запросу
19
SHIM,25.7X34.9X1.3 art. 0402-424
По запросу
20
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
21
Collar, Retaining art. 0402-336
По запросу
22
Pin, Dowel art. 0402-411
По запросу
23
Collar, Lock art. 0402-331
По запросу
24
WASHER,SPRING art. 0402-982
По запросу
25
COLLAR,SHAFT-SPLINED art. 0402-981
По запросу
26
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
27
HOUSING, PINION - MACH art. 0502-380
По запросу
28
Стопорное кольцо Arctic Cat art. 0423-417
По запросу
29
Подшипник редуктора Arctic Cat art. 1402-043
от 7 007 ₽
30
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
31
Сальник Arctic Cat art. 1402-011
от 1 901 ₽
Аналог
Сальник кардана Forzoni Arctic Cat ( 1402-011 )
art. FS-006
290 ₽
Требуется 1 шт.
Подписаться
32
Муфта переднего кардана Arctic Cat art. 2502-156
По запросу
33
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
34
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
35
Хомут Arctic Cat art. 0423-411
По запросу
36
Демпфер резиновый карданного вала Arctic Cat art. 0673-618
от 368 ₽
37
SHAFT, PROPELLER-REAR art. 1402-092
По запросу
38
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
39
Болт Arctic Cat art. 8408-820
от 110 ₽
40
Screw, Cap art. 0423-404
По запросу
41
Шайба Arctic Cat art. 0423-426
от 110 ₽
42
Гайка Arctic Cat art. 8428-002
от 310 ₽
43
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
44
HOSE, VENT-GEARCASE art. 0410-049
По запросу
45
Переходник шланга вентиляции редуктора Arctic Cat art. 0470-702
от 368 ₽
46
Clip, Routing Optional art. 0623-101
По запросу
47
Сапун Arctic Cat art. 1402-620
от 750 ₽
