модель 2004 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]

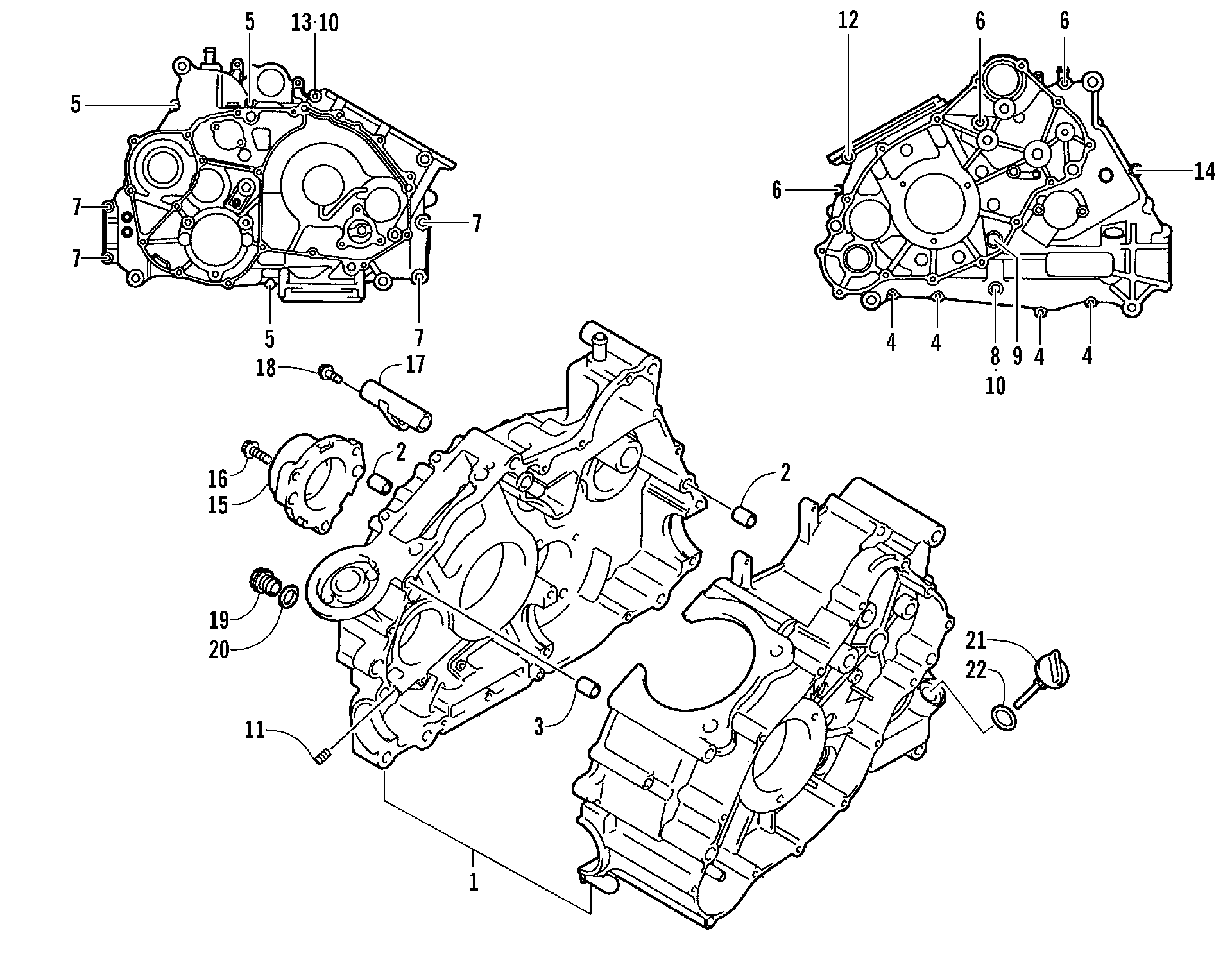

Схема картера ASSEMBLY [89193] для 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]
Схема
Детали
![Картер ASSEMBLY [89193]](/upload/schemas/633d36ce80e176.41869544.gif)
Номер
Наименование детали
Цена
1
CRANKCASE SET (inc. two No. 2 and 3-14) art. 3402-708
По запросу
2
PIN, CYLINDER HEAD KNOCK(ALIGMENT) art. 3423-088
По запросу
3
Pin, Dowel art. 3004-822
По запросу
4
BOLT,CRANKCASE-M6X45 art. 3423-878
По запросу
5
Bolt, Cylinder Head Cover (No. 2) art. 3007-370
По запросу
6
BOLT,CRANK M6X70 art. 3423-909
По запросу
7
Screw, Cap art. 3004-880
По запросу
8
Screw, Cap art. 3005-332
По запросу
9
BOLT, LH (M8X105) art. 3423-385
По запросу
10
WASHER art. 3402-436
По запросу
11
PLUG, RH art. 3423-386
По запросу
12
BOLT, LH (M8X137) art. 3423-387
По запросу
13
BOLT, RH (M8X125) art. 3423-388
По запросу
14
BOLT art. 3423-508
По запросу
15
HOUSING, SECONDARY SHAFT BEARING art. 3402-439
По запросу
16
BOLT, HOUSING art. 3423-506
По запросу
17
PIPE, BREATHER art. 3402-437
По запросу
18
BOLT, BREATHER PIPE art. 3423-389
По запросу
19
PLUG,14MM art. 3402-214
По запросу
20
GASKET, OIL PLUG,M13.8X18.8X0.4 art. 3402-012
По запросу
21
Щуп масляный Arctic Cat art. 3402-438
По запросу
22
Прокладка art. 3423-055
По запросу
