модель 2004 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]

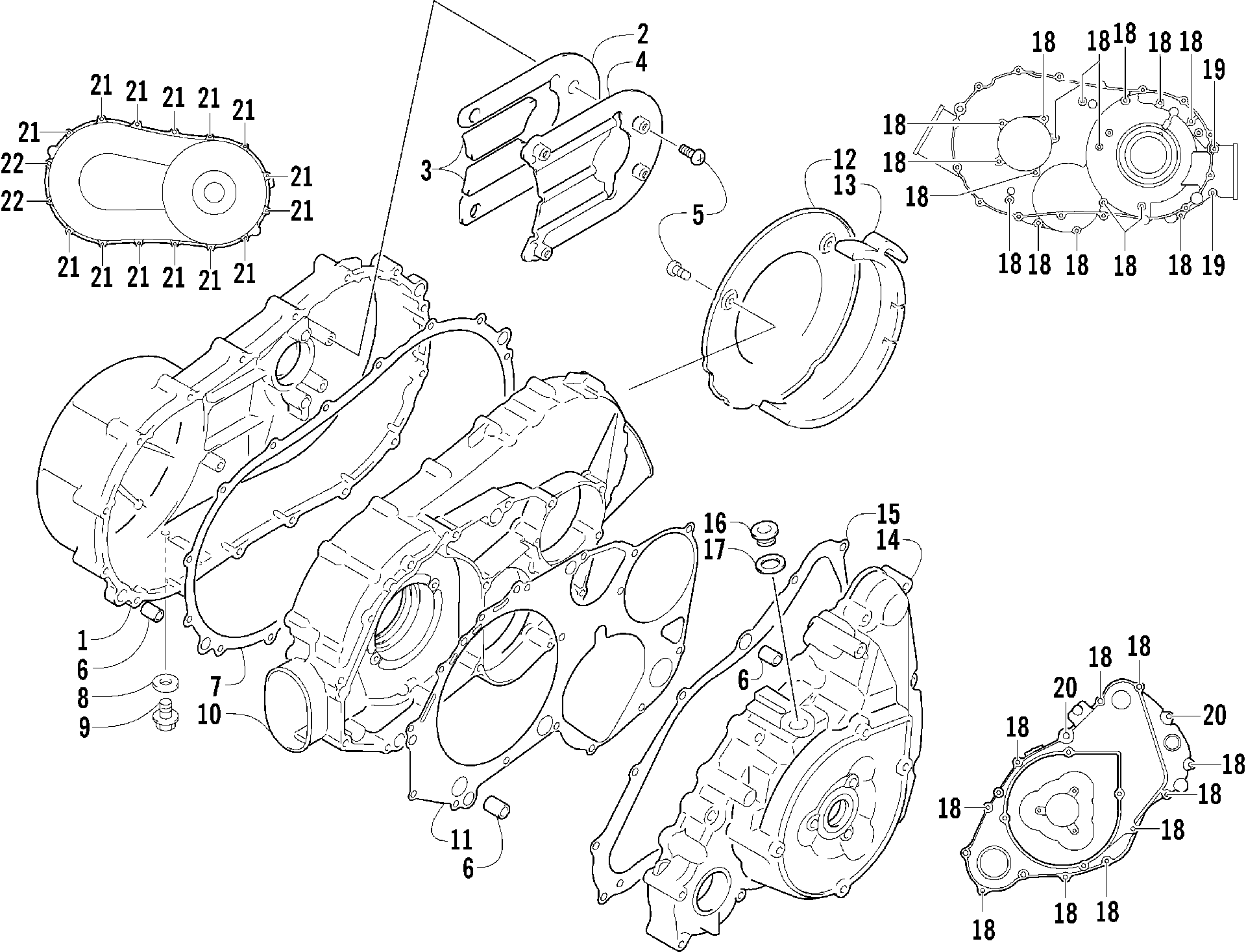

Схема узла крышки сцепления/ремня/магнето [60203] для 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]
Схема
Детали
![Узел крышки сцепления/ремня/магнето [60203]](/upload/schemas/633d2e302401c9.61248170.gif)
Номер
Наименование детали
Цена
1
COVER, V BELT art. 3402-710
По запросу
2
DAMPER, V BELT COVER NO. 1 art. 3402-711
По запросу
3
DAMPER, V BELT COVER NO. 2 art. 3402-712
По запросу
4
PLATE, V BELT COVER art. 3402-713
По запросу
5
SCREW art. 3423-435
По запросу
6
PIN, CYLINDER HEAD KNOCK(ALIGMENT) art. 3423-088
По запросу
7
GASKET, V-BELT COVER art. 3402-443
По запросу
8
GASKET art. 3402-444
По запросу
9
Bolt art. 3007-407
По запросу
10
COVER, CLUTCH art. 3402-709
По запросу
11
GASKET, CLUTCH COVER art. 3402-441
По запросу
12
PLATE, AIR INTAKE art. 3402-445
По запросу
13
CUSHION, AIR INTAKE PLATE art. 3402-699
По запросу
14
COVER, MAGNETO art. 3402-714
По запросу
15
Прокладка Arctic Cat art. 3402-715
По запросу
16
PLUG 16MM art. 3403-236
По запросу
17
GASKET, M16X22X2 art. 3402-013
По запросу
18
Bolt, Cylinder Head art. 3007-496
По запросу
19
BOLT,CRANK M6X70 art. 3423-909
По запросу
20
Screw, Cap art. 3007-369
По запросу
21
BOLT,CRANKCASE-M6X45 art. 3423-878
По запросу
22
Bolt, Cylinder Head Cover (No. 2) art. 3007-370
По запросу
