модель 2004 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]

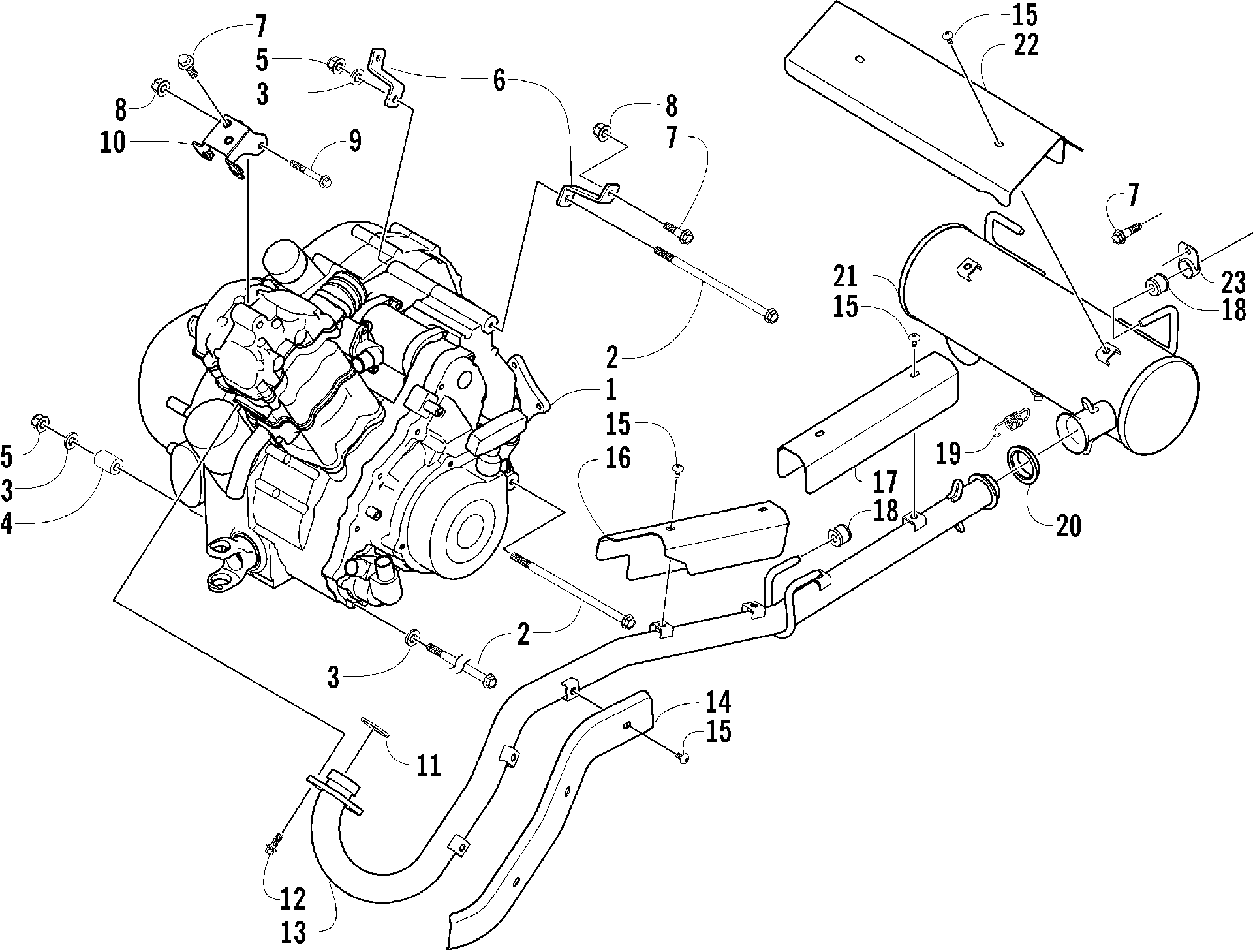

Схема двигателя AND EXHAUST [78636] для 500 AUTOMATIC TRANSMISSION 4X4 TRV RED [A2004TDM4BUSR]
Схема
Детали
![Двигатель AND EXHAUST [78636]](/upload/schemas/633d440c92ab69.55094194.gif)
Номер
Наименование детали
Цена
1
ENGINE-ASSY (FROM 0463-023) art. 0462-023
По запросу
2
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
3
Шайба Arctic Cat art. 0423-426
от 110 ₽
4
Втулка art. 1423-025
от 1 092 ₽
5
Гайка Arctic Cat art. 8428-002
от 310 ₽
6
BRACKET, ENGINE MOUNT - LH BLACK (500A) art. 1506-204
По запросу
6
BRACKET, ENGINE MOUNT - RH BLACK (500A) art. 1506-203
По запросу
7
Болт Arctic Cat art. 8408-816
от 110 ₽
8
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
9
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
10
BRKT, MOTOR MOUNT-BLACK art. 0506-546
По запросу
11
SEAL,EXHAUST PIPE art. 0412-007
По запросу
12
Болт Arctic Cat art. 8408-820
от 110 ₽
13
PIPE,EXHAUST-BLACK art. 0512-143
По запросу
14
SHIELD,EXHAUST PIPE art. 0412-189
По запросу
15
Screw, Machine art. 8477-610
По запросу
16
COVER,EXHAUST PIPE-MIDDLE art. 0412-224
По запросу
17
COVER,EXHAUST PIPE-REAR (TBX) art. 0412-225
По запросу
18
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
19
Пружина Arctic Cat art. 0612-668
от 683 ₽
20
Gasket, Exhaust - Tail Pipe art. 0612-188
от 1 554 ₽
21
MUFFLER,BLACK art. 0512-141
По запросу
22
COVER,MUFFLER (TBX) art. 0412-229
По запросу
23
BRACKET,EXHAUST-BLACK art. 1506-184
По запросу
