модель 2009 года
- Модель Prowler 700
- Код модели PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)

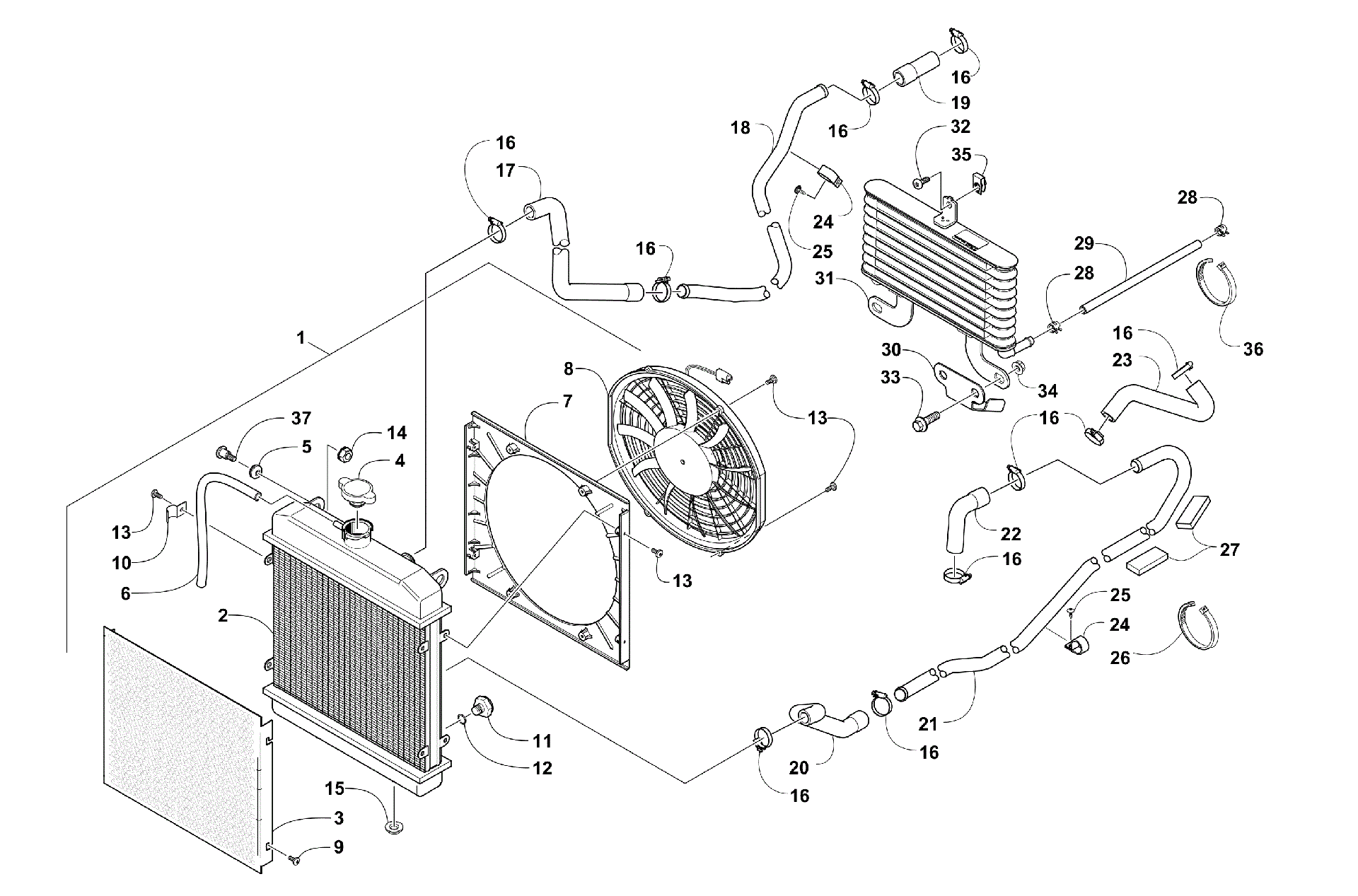

Схема системы охлаждения ASSEMBLY [90585] для PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)
Схема
Детали
![Система охлаждения ASSEMBLY [90585]](/upload/schemas/634419e01deb86.72594168.gif)
Номер
Наименование детали
Цена
1
Radiator Assembly (inc. 2-13) art. 0413-256
По запросу
2
Радиатор охлаждения Arctic Cat art. 0413-205
от 41 717 ₽
3
Сетка защитная радиатора Arctic Cat art. 0413-007
от 4 960 ₽
4
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
5
GROMMET(LV 11378) art. 0423-030
По запросу
6
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
6
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
7
Shroud, Fan art. 0413-203
По запросу
8
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
9
Винт Arctic Cat art. 8475-512
от 160 ₽
10
Зажим трубки Arctic Cat art. 0423-351
от 350 ₽
11
Сливная пробка радиатора Arctic Cat art. 0413-195
от 2 615 ₽
12
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
13
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
14
Nut art. 0623-038
от 110 ₽
15
Bushing art. 0423-028
По запросу
16
Хомут 19-38mmX12.7mm Arctic Cat art. 0423-496
от 250 ₽
17
Патрубок охлаждения Arctic Cat art. 0410-092
от 4 085 ₽
18
Патрубок охлаждения Arctic Cat art. 0410-089
от 9 471 ₽
19
Hose, Coolant - Upper Engine art. 0410-091
По запросу
20
Патрубок охлаждения Arctic Cat art. 0410-094
По запросу
21
Pipe, Coolant - Lower art. 0410-090
По запросу
22
Патрубок охлаждения Arctic Cat art. 0410-093
от 2 919 ₽
23
Патрубок охлаждения Arctic Cat art. 0410-095
По запросу
24
Хомут патрубка охлаждения Arctic Cat art. 0423-594
По запросу
25
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
26
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
27
PAD,BATTERY-TOP FR art. 0406-288
По запросу
28
CLAMP,HOSE #5 MICRO-GEAR SIZE 05 art. 0423-632
По запросу
29
HOSE,OIL UPPER art. 0410-166
По запросу
29
HOSE,OIL LOWER art. 0410-165
По запросу
30
BRKT,MTG LOWER-OIL COOLER-PTD art. 0513-023
По запросу
31
Масляный радиатор Arctic Cat art. 0413-211
от 17 850 ₽
32
Болт Arctic Cat art. 8476-620
По запросу
33
Болт Arctic Cat art. 8409-020
от 110 ₽
34
Nut, Lock art. 8424-002
По запросу
35
Клипса Arctic Cat art. 0423-577
от 168 ₽
36
Tie, Cable - Reusable art. 0623-751
По запросу
37
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
