модель 2009 года
- Модель Prowler 700
- Код модели PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)

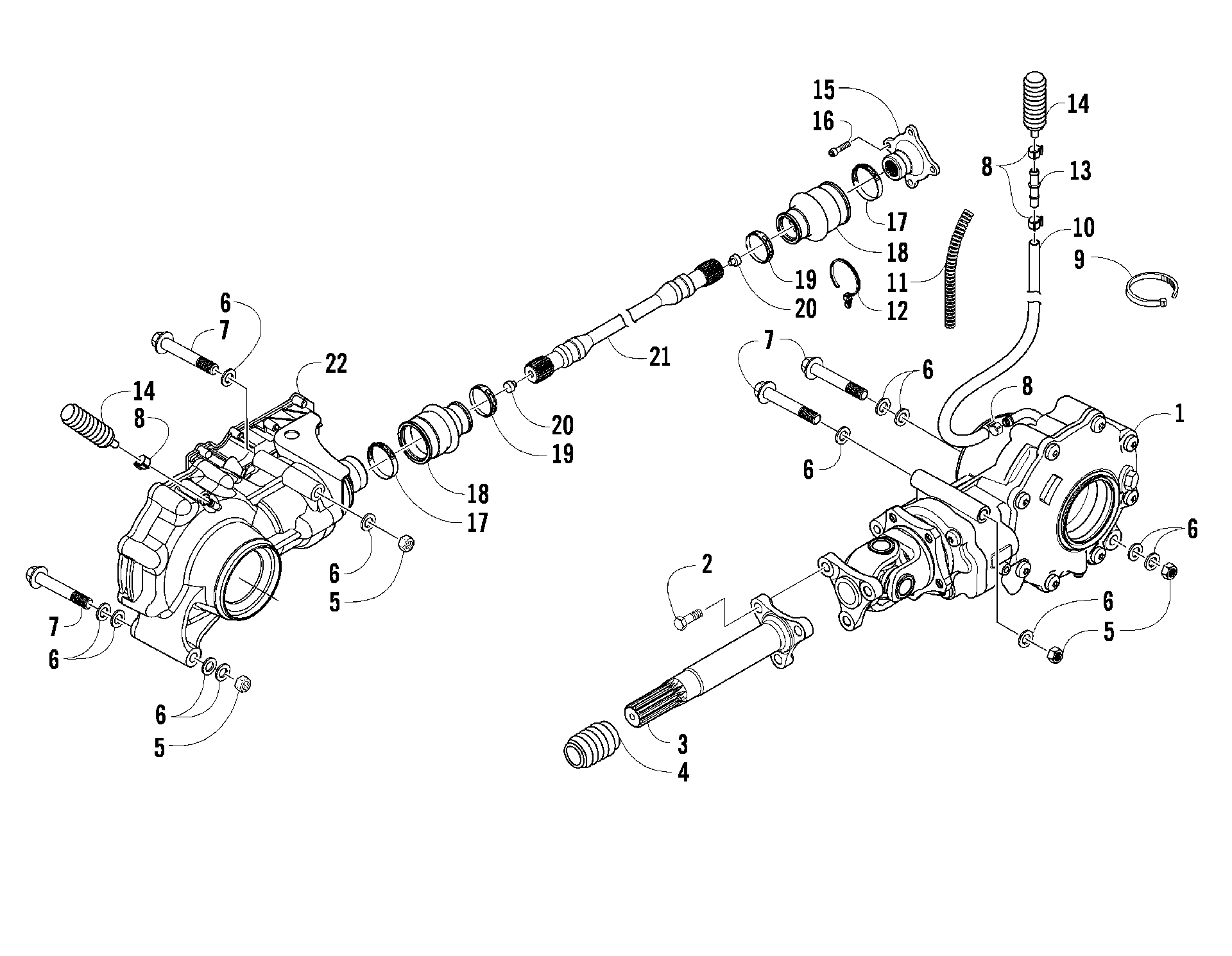

Схема трансмиссии ASSEMBLY [90709] для PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)
Схема
Детали
![Трансмиссия ASSEMBLY [90709]](/upload/schemas/634421f7e0dab7.97221308.gif)
Номер
Наименование детали
Цена
1
Gearcase, Rear art. 1502-405
По запросу
2
Screw, Cap art. 8409-025
По запросу
3
Driveshaft - Rear art. 0502-857
По запросу
4
Пыльник фланца кардана Arctic Cat art. 0402-966
от 1 596 ₽
5
Гайка Arctic Cat art. 8428-002
от 310 ₽
6
Шайба Arctic Cat art. 0423-426
от 110 ₽
7
Screw, Cap art. 0423-404
По запросу
8
CLAMP,SNAP-9 MM art. 0423-670
По запросу
9
Зажим Arctic Cat art. 0123-788
По запросу
10
Hose, Vent art. 0410-167
По запросу
11
CONDUIT,FLEXIBLE-CTL 3’ art. 0419-392
По запросу
12
Tie, Cable - Push Mount art. 0423-075
По запросу
13
Переходник шланга вентиляции редуктора Arctic Cat art. 0470-702
от 368 ₽
14
Сапун Arctic Cat art. 1402-620
от 750 ₽
15
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
16
Болт Arctic Cat art. 8408-820
от 110 ₽
17
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
18
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
19
Хомут Arctic Cat art. 0423-411
По запросу
20
Демпфер резиновый карданного вала Arctic Cat art. 0673-618
от 368 ₽
21
Карданный вал Arctic Cat art. 1402-271
от 18 491 ₽
22
Complete Front Drive Gearcase Assembly art. 1502-399
По запросу
