модель 2009 года
- Модель Prowler 700
- Код модели PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)

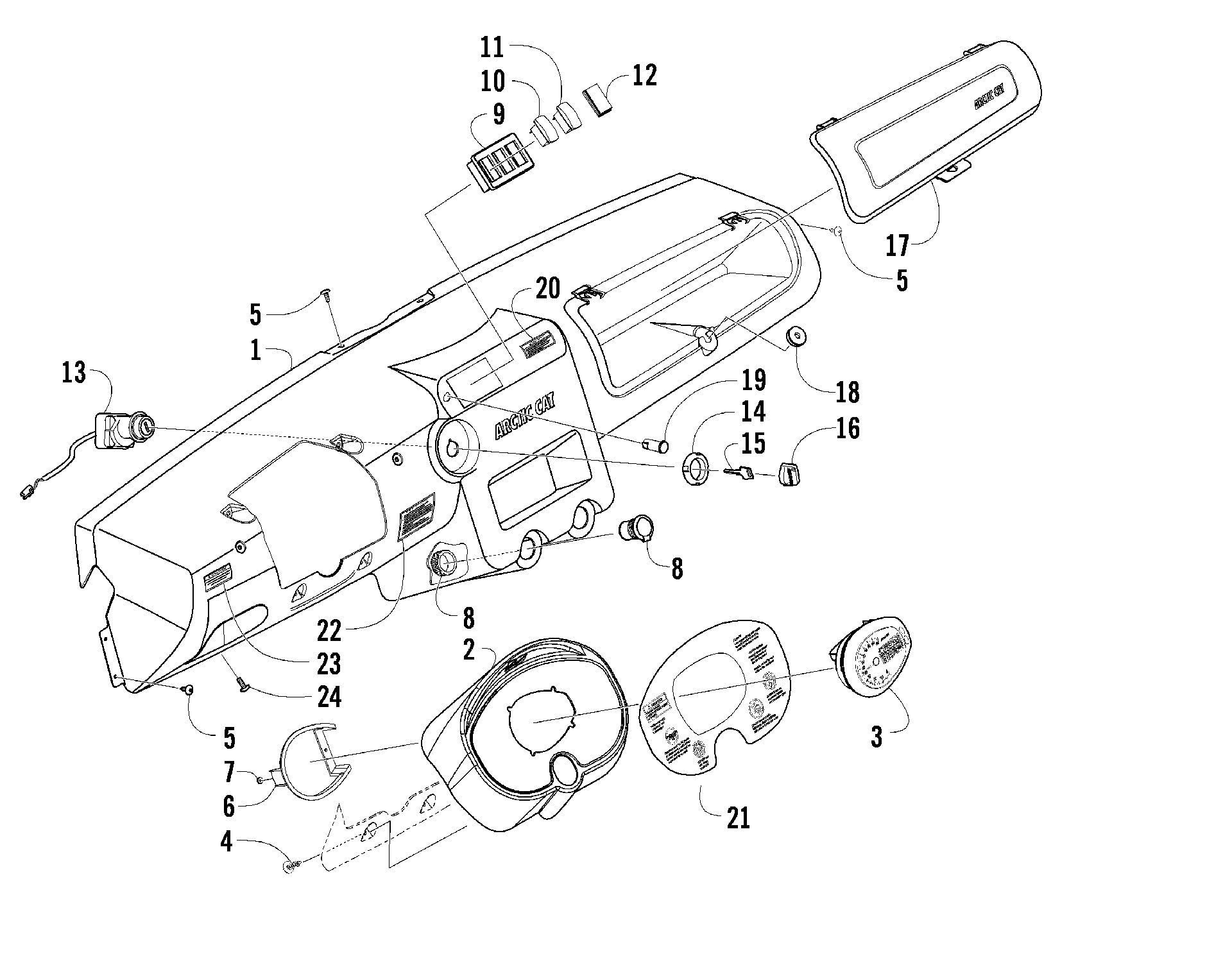

Схема dASH узел [90702] для PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)
Схема
Детали
![DASH узел [90702]](/upload/schemas/634420c0691661.05771195.gif)
Номер
Наименование детали
Цена
1
PANEL,DASH-ROUTED art. 2406-779
По запросу
2
Pod, Instrument art. 1406-727
По запросу
3
GAUGE,A/D LCD (09 700-H1 XTX) art. 0520-049
По запросу
4
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
5
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
6
Пластиковое кольцо спидометра Arctic Cat art. 0420-065
По запросу
7
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
8
Розетка 12V Arctic Cat art. 0641-897
По запросу
9
Панель выключателей Arctic Cat art. 0409-069
от 1 330 ₽
10
Switch, Light art. 0409-067
По запросу
11
SWITCH, 2/4/LOCK art. 0409-061
По запросу
12
Заглушка панели выключателей Arctic Cat art. 0409-070
от 310 ₽
13
Замок зажигания art. 0609-936
По запросу
14
Гайка замка зажигания Arctic Cat art. 0430-050
По запросу
15
Ключ зажигания Arctic Cat art. 0430-043
По запросу
15
Ключ зажигания Arctic Cat art. 0430-042
По запросу
16
Колпачок на ключ зажигания Arctic Cat art. 0430-054
от 1 552 ₽
17
Cover, Glovebox - Black - w/Decal art. 4506-420
По запросу
18
Grommet, Latch - Glove Box art. 0423-541
По запросу
19
Light, Indicator art. 0420-076
По запросу
20
Decal, Warning - Differential Lock art. 1411-124
По запросу
21
Decal, Warning - Dash art. 1411-125
По запросу
22
DECAL,STARTING art. 1411-904
По запросу
23
Decal, Brake Release art. 1411-330
По запросу
24
Болт Arctic Cat art. 0423-419
По запросу
