модель 2009 года
- Модель Prowler 700
- Код модели PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)

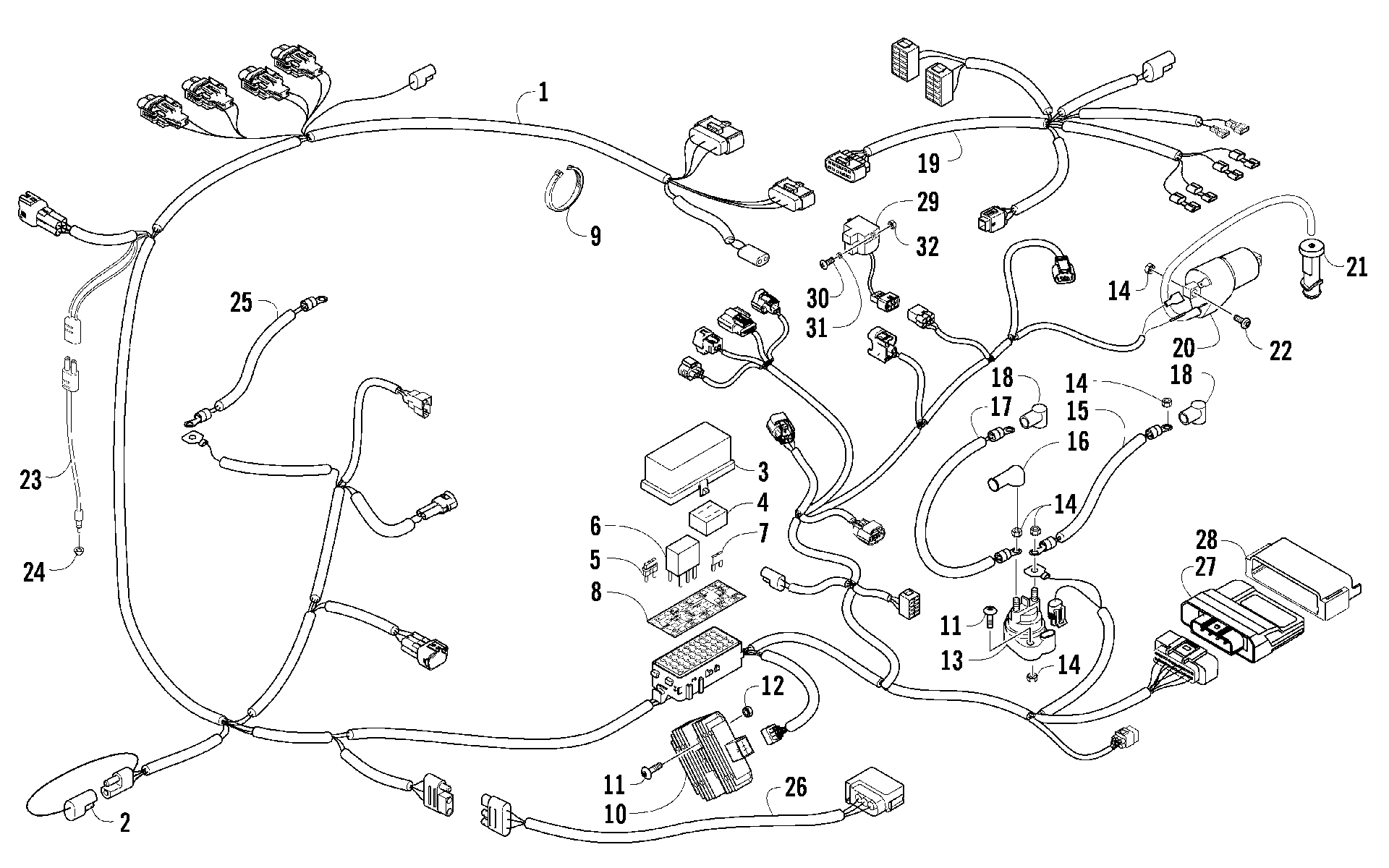

Схема жгута проводов ASSEMBLY [90712] для PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)
Схема
Детали
![Жгут проводов ASSEMBLY [90712]](/upload/schemas/634442de5f4192.01492004.gif)
Номер
Наименование детали
Цена
1
Harness, Main (inc. 2-8) art. 0486-289
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
COVER, PDM - ASSY art. 0530-008
По запросу
4
Holder, Fuse art. 0430-037
По запросу
5
Диод Arctic Cat art. 0430-034
от 978 ₽
6
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
7
Fuse - 30 Amp art. 0430-030
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 10 Amp art. 0430-032
По запросу
8
DECAL,PDM (08 H2) art. 1411-526
По запросу
9
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
10
Реле-регулятор напряжения Arctic Cat art. 0824-037
По запросу
11
Screw, Machine art. 8476-625
от 160 ₽
12
Гайка Arctic Cat art. 8424-602
от 110 ₽
13
Реле стартера Arctic Cat art. 0445-058
от 1 658 ₽
14
Nut art. 0623-038
от 110 ₽
15
Cable, Solenoid/Starter art. 0445-061
По запросу
16
Boot, Terminal art. 0645-327
от 210 ₽
17
CABLE,6AWG,RED,18",1/4" RINGS art. 0445-049
По запросу
18
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 2 шт.
19
Harness, Console art. 0486-290
По запросу
20
Катушка зажигания Arctic Cat art. 0824-043
от 11 700 ₽
Аналог
3 000 ₽
Требуется 1 шт.
Подписаться
21
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
22
Болт Arctic Cat art. 8476-620
По запросу
23
SWITCH,BRAKE-ASSY art. 0409-009
По запросу
24
RETAINER,BRAKE SWITCH art. 0402-991
По запросу
25
Cable, Battery - Engine(40" BLK #6) art. 0445-050
По запросу
26
Harness, Adapter - Taillight art. 0486-176
По запросу
27
Блок управления двигателем Arctic Cat art. 0530-029
По запросу
28
CUSHION,CASE-ECU art. 0430-076
По запросу
29
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
30
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
31
Washer art. 0123-802
от 110 ₽
32
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
