модель 2009 года
- Модель Prowler 700
- Код модели PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)

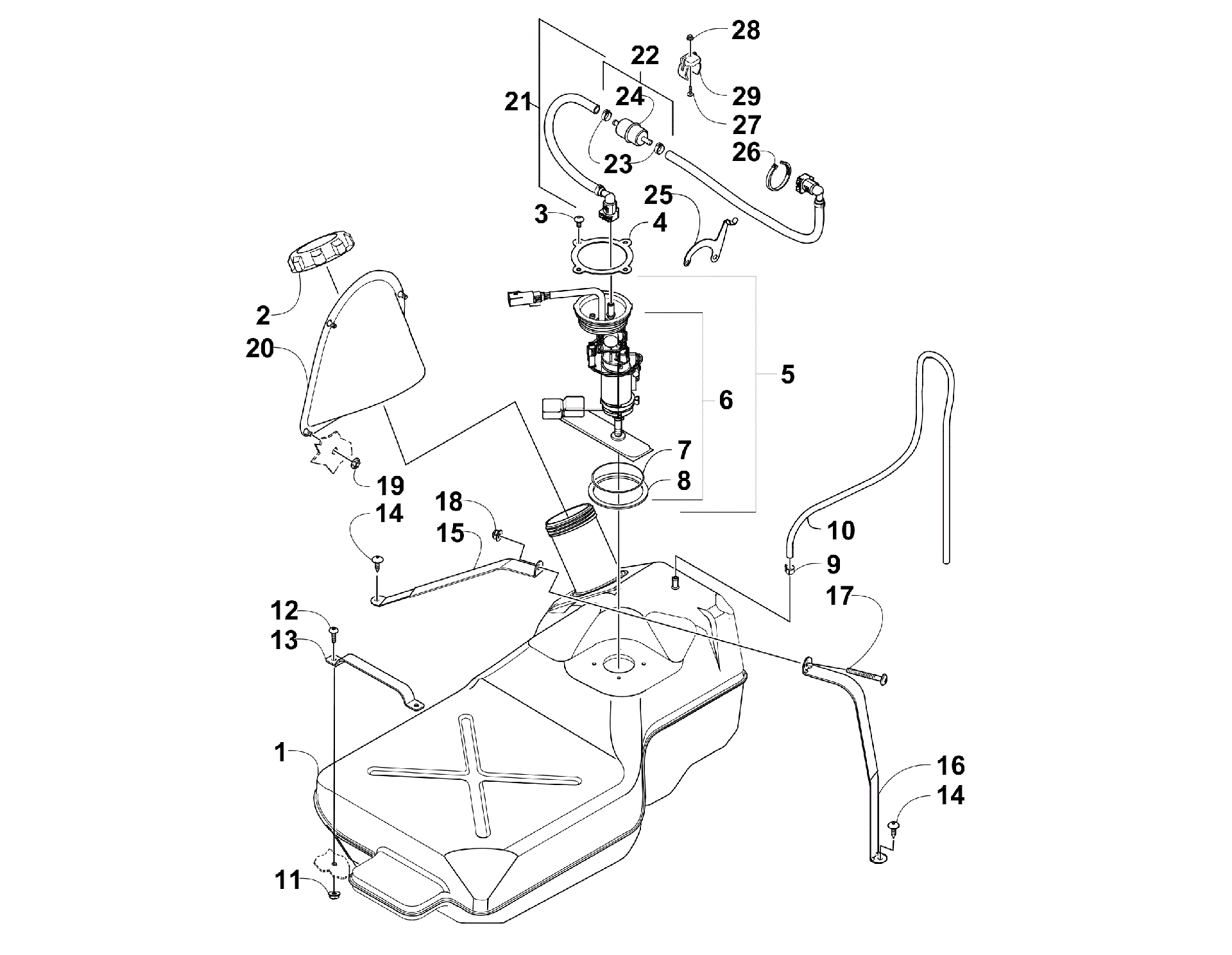

Схема топливный бака ASSEMBLY [90581] для PROWLER 700 XT 4X4 RED (U2009P2T4EUSR)
Схема
Детали
![топливный бак ASSEMBLY [90581]](/upload/schemas/63442a373f2fb1.27536590.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL-ASSEMBLY - S/P (R/B 0570-485) (inc. 2-4)(replaces 0570-203) art. 0570-485
По запросу
2
Крышка бензобака art. 0470-541
По запросу
3
Screw, Machine art. 8476-612
По запросу
4
MOUNT,FUEL PUMP art. 0470-606
По запросу
5
PUMP,FUEL-ASSEMBLY (PFA-102) (inc. 6-8) art. 0570-272
По запросу
6
Датчик уровня топлива Arctic Cat art. 0570-256
от 18 396 ₽
7
SEAL,FUEL PUMP art. 0470-614
По запросу
8
SEAL,FUEL PUMP art. 0470-613
По запросу
9
Clamp, Hose art. 0423-688
По запросу
10
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
11
Nut art. 0623-038
от 110 ₽
12
Болт Arctic Cat art. 8476-620
По запросу
13
Bracket, Hold-Down - Front art. 0470-544
По запросу
14
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
15
STRAP,FUEL TANK art. 0470-829
По запросу
16
STRAP,FUEL TANK art. 0470-830
По запросу
17
Screw, Machine art. 8476-650
По запросу
18
Гайка Arctic Cat art. 8427-602
от 116 ₽
19
Гайка art. 0423-357
По запросу
20
Insert, Gas Tank Cap art. 1406-886
По запросу
21
HOSE,FUEL-ASSEMBLY (inc. 22-24) art. 0570-245
По запросу
22
Фильтр топливный art. 0570-246
от 4 998 ₽
23
Clamp, Hose Not a Service Part art. -N/A-
По запросу
24
Filter, Fuel Not a Service Part art. -N/A-
По запросу
25
BRACKET, FUEL HOSE art. 0470-796
По запросу
26
Зажим Arctic Cat art. 0123-788
По запросу
27
Screw, Machine art. 8476-516
По запросу
28
Nut, Lock art. 8427-502
По запросу
29
Bracket, Mounting - Fuel Filter art. 1670-826
По запросу
